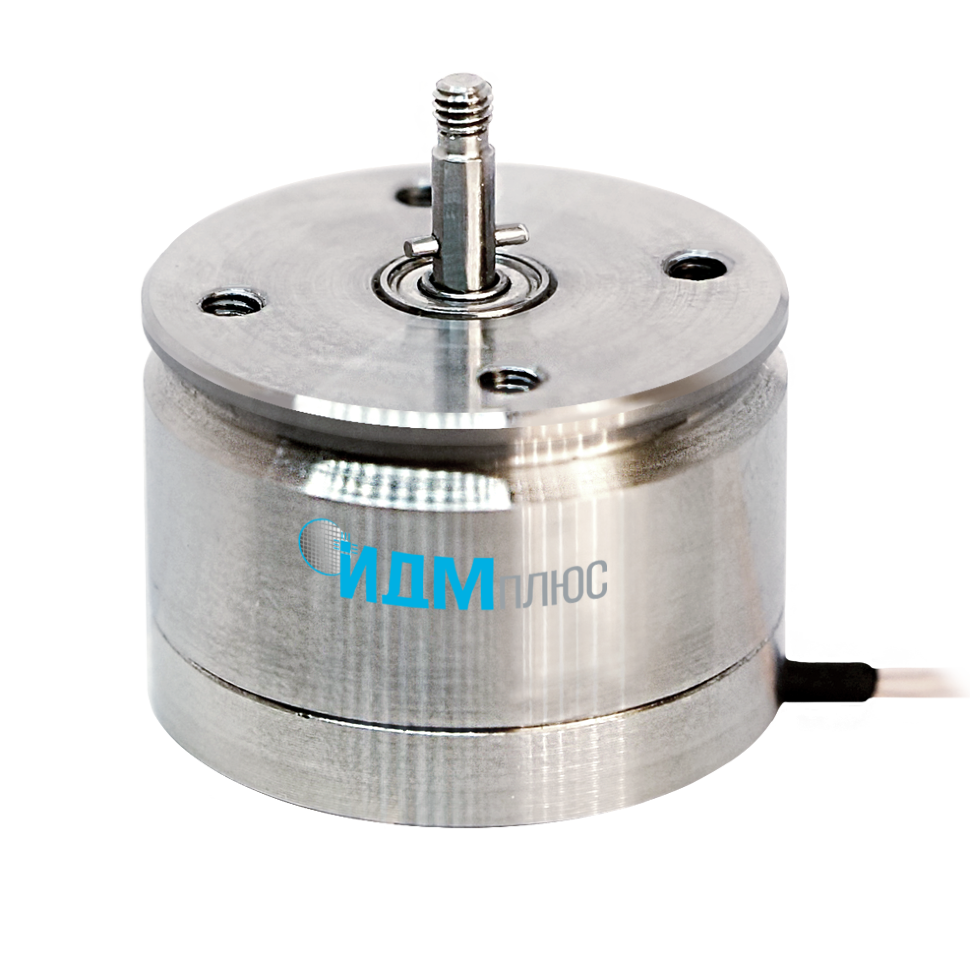

Интелектуальный датчик магнитный (энкодер) ИДМ30А-2-2М-3

Описание:

Интеллектуальный датчик магнитный ИДМ 30 (далее — энкодер) с SSI, SPI интерфейсом, предназначенный для автоматического управления объектами.

Область применения:

       повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями

       на исполнительных устройствах промышленной автоматики и слежения

Ключевые особенности:

   благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейса

   ИДМ30 является компактным,высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации

   традиционный дизайн (габаритные размеры совпадают с размерами резистора СП4-8) позволяет легко ингегрировать датчик углового положения ИДМ30 в существующие и вновь разрабатываемые системы
UCC, В:
5
Разрешение, бит:
12
Корпус:
Корпус Ø30х21,вал Ø3х10
ТУ:
ДМШК.401269.012ТУ
Поддерживаемые интерфейсы:
SPI (многооборотный электронный)
Ошибка преобразования:
±0,4°
Функциональные аналоги:
Резистор СП4-8
ПТП11
ПТП51
энкодер ЛИР-128А
ЛИР134А

КОД: ИДМ30А-2-2М-3

Готов для производства
Оставить заявку
Тип
Датчик углового положения многооборотный
Диаметр корпуса, мм
30
Диаметр вала, мм
3
Длина кабеля, мм / Разъем
400
UCC, В
5
ICC не более, мА
25
Диапазон измеряемого угла, °
0-360
Разрешение, бит
12
Масса, г
120
Корпус
Корпус Ø30х21,вал Ø3х10
ТУ
ДМШК.401269.012ТУ
Время включения, мс
2,5
Температурный диапазон, °С
-40…+105
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Поддерживаемые интерфейсы
SPI (многооборотный электронный)
Ошибка преобразования
±0,4°
Скорость вращения, об/мин
8000
Функциональные аналоги
Резистор СП4-8

ПТП11

ПТП51

энкодер ЛИР-128А

ЛИР134А

Файлы для "Интелектуальный датчик магнитный (энкодер) ИДМ30А-2-2М-3"

Скачать полное описание продукта - IDM30.pdf
