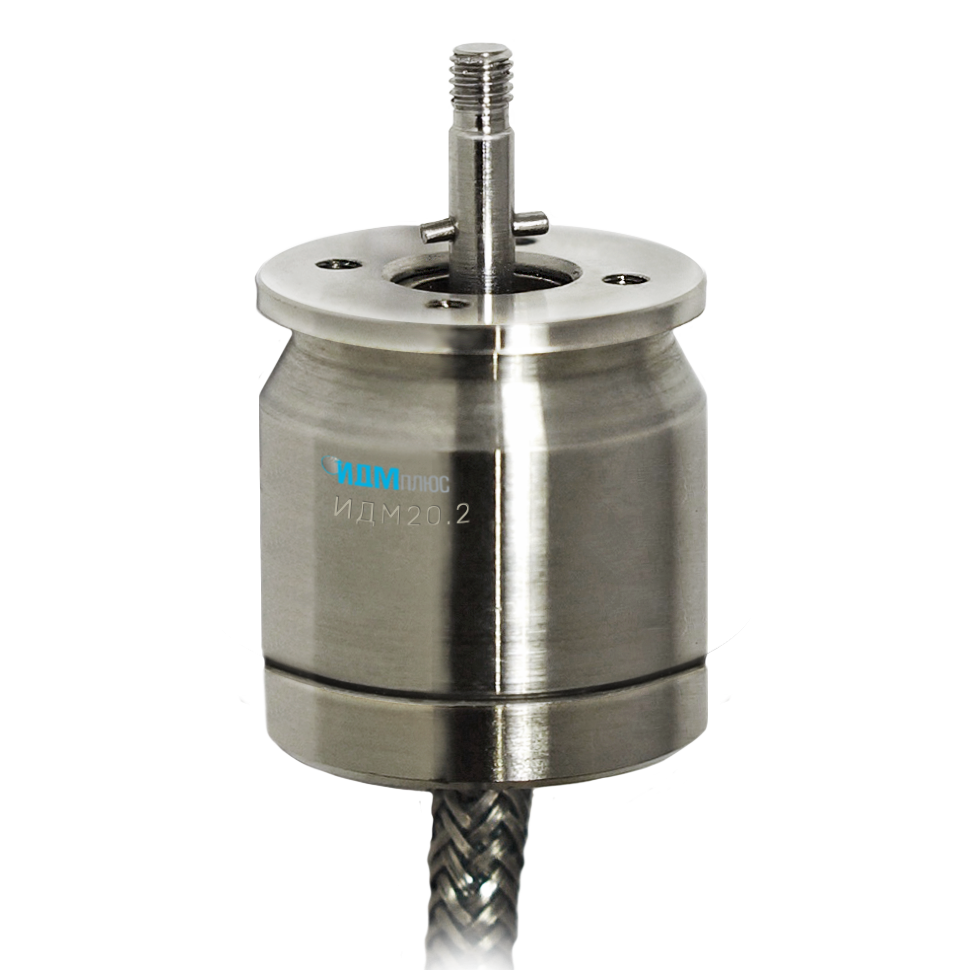

Интелектуальный датчик магнитный (энкодер) ИДМ20.2А-1-1ДМ-4
Интеллектуальный датчик магнитный ИДМ 20.
2 (далее — энкодер) с SSI, инкрементальным интерфейсом, предназначенный для автоматического управления объектами.
Характеристики
Тип
Датчик углового положения многооборотный
Диаметр корпуса, мм
20
Диаметр вала, мм
2
Длина кабеля по заказу
да
UCC, В
5
ICC не более, мА
25
Диапазон измеряемого угла, °
0-360
Разрешение, бит
12
Масса, г
50
Корпус
Корпус Ø20х20.9,вал Ø2х10
ТУ
ДМШК.401269.011ТУ
Время включения, мс
2,5
Температурный диапазон, °С
-40…+105
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Поддерживаемые интерфейсы
SSI (дифференциальный, многооборотный электронный)
Ошибка преобразования
±0,4°
Скорость вращения, об/мин
8000
Функциональные аналоги
Резистор СП5-21
энкодер ЛИР-120
ЛИР119А
энкодер ЛИР-120
ЛИР119А
В наличии
Код товара: ИДМ20.2А-1-1ДМ-4
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики и слежения
Ключевые особенности
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейсаИДМ20.2 является компактным,высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
традиционный дизайн (габаритные размеры совпадают с размерами резистора СП5-21) позволяет легко ингегрировать датчик углового положения ИДМ20.2 в существующие и вновь разрабатываемые системы
PDF-файл
IDM20.2.pdfИнтеллектуальный датчик магнитный ИДМ 20.
2 (далее — энкодер) с SSI, инкрементальным интерфейсом, предназначенный для автоматического управления объектами.
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики и слежения
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейса
ИДМ20.2 является компактным,высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
традиционный дизайн (габаритные размеры совпадают с размерами резистора СП5-21) позволяет легко ингегрировать датчик углового положения ИДМ20.2 в существующие и вновь разрабатываемые системы
