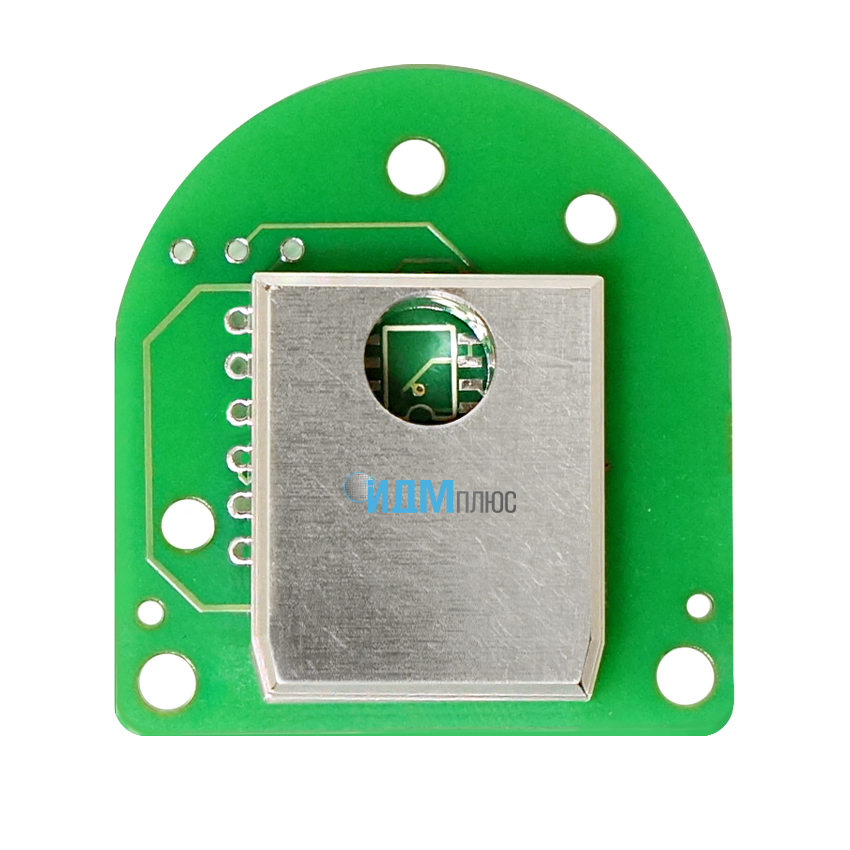

Функциональный модуль магнитного датчика положения БЭ60
Функциональный модуль магнитного датчика положения БЭ60, предназначенный для автоматического управления объектами.
Характеристики
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
36.31x33.8x12.1
Длина кабеля по заказу
да
UCC, В
5,5-7
ICC не более, мА
25
Диапазон измеряемого угла, °
-40…+40
Разрешение, бит
12
Масса, г
10
ТУ
ДМШК.401269.009ТУ
Время включения, мс
2,5
Температурный диапазон, °С
-40…+85
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Поддерживаемые интерфейсы
Аналоговый
Ошибка преобразования
±0,6°
Скорость вращения, об/мин
8000
В наличии
Код товара: БЭ60
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики, слежения
применение на борту гражданских судов в составе рулевых приводов
Ключевые особенности
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейсаБЭ60 малогабаритный, функциональный модуль датчика положения с инкрементальным интерфейсом
БЭ60 состоит из магнитной системы и платы датчика
выходные сигналы формируются в стандартном аналоговом формате
традиционный дизайн позволяет легко интегрировать модуль датчика углового положения БЭ60 в существующие и вновь разрабатываемые системы
PDF-файл
BE60.pdfФункциональный модуль магнитного датчика положения БЭ60, предназначенный для автоматического управления объектами.
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики, слежения
применение на борту гражданских судов в составе рулевых приводов
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейса
БЭ60 малогабаритный, функциональный модуль датчика положения с инкрементальным интерфейсом
БЭ60 состоит из магнитной системы и платы датчика
выходные сигналы формируются в стандартном аналоговом формате
традиционный дизайн позволяет легко интегрировать модуль датчика углового положения БЭ60 в существующие и вновь разрабатываемые системы
БЭ60 малогабаритный, функциональный модуль датчика положения с инкрементальным интерфейсом
БЭ60 состоит из магнитной системы и платы датчика
выходные сигналы формируются в стандартном аналоговом формате
традиционный дизайн позволяет легко интегрировать модуль датчика углового положения БЭ60 в существующие и вновь разрабатываемые системы
