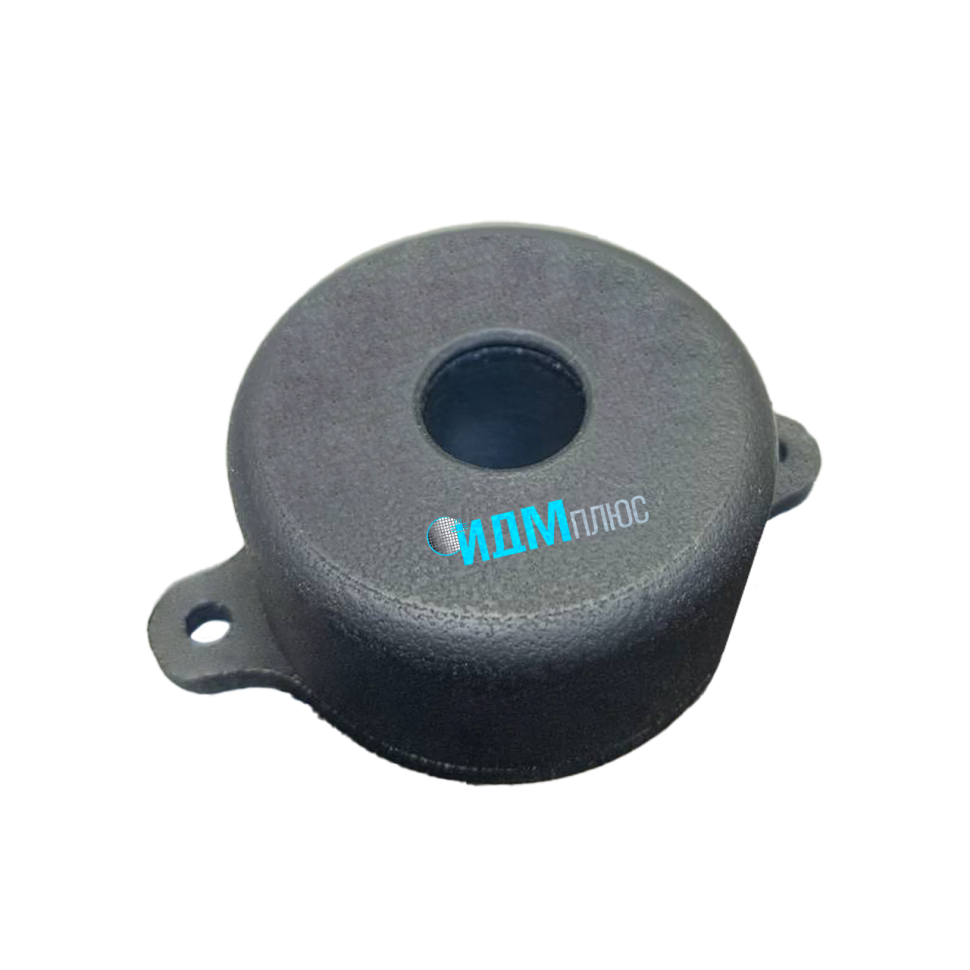

Датчик тока прямого усиления с концентратором ДМПК-100

ДМПК-100
ДМПК-100С

Датчик тока прямого усиления с концентратором (ДМПК) предназначен для преобразования постоянного и переменного тока амплитудным значением до 200А в пропорциональное выходное напряжение с гальванической развязкой. Монтаж на печатную плату, диаметр отверстия для первичного проводника 11 мм. Диапазон рабочих температур: от -50 до +85°C. Однополярное питание.

Характеристики
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
55х38х19,5 (Ø38 внешний, Ø11,5 внутренний)
UCC, В
5,0 ± 0,5
ICC не более, мА
15
ТУ
ДМШК.411113.004ТУ
Температурный диапазон, °С
-50...+85
Номинальный входной ток, эфф. знач., А
100
Диапазон измеряемых токов, А
± 100
Поддерживаемые интерфейсы
Аналоговый ратиометрический
Функциональные аналоги
CSLA series (Honeywell, США)

HAIS series (LEM International SA, Швейцария)
Материал корпуса
Пластик
Основная, приведённая к верхнему значению диапазона, погрешность, %
± 2 (НКУ)
В наличии
Код товара: ДМПК-100
Датчик тока прямого усиления с концентратором ДМПК-100
Характеристики
Описание
Область применения
Ключевые особенности
Оставить заявку
Область применения
       системы управления электродвигатели постоянного тока

       системы управления электродвигатели переменного тока

       источники питания

       защитные устройства автоматики

       аккумуляторные батареи
Ключевые особенности
   датчик тока прямого усиления с концентратором (ДМПК) обеспечивает бесконтактное измерение тока посредством измерения магнитного поля от измерительного проводника, пропущенном через проходное отверстие датчика

   ДМПК обеспечивает гальваническую развязку между силовой и измерительной цепью

   ДМПК обладает высокой чувствительностью и позволяет измерять постоянные и знакопеременные токи с точностью до ± 1%

Оставить заявку

ФИО:
Телефон:
Email:
Компания:
Доп.информация:

*желаемое время звонка *информация о продукте

Датчик тока прямого усиления с концентратором (ДМПК) предназначен для преобразования постоянного и переменного тока амплитудным значением до 200А в пропорциональное выходное напряжение с гальванической развязкой. Монтаж на печатную плату, диаметр отверстия для первичного проводника 11 мм. Диапазон рабочих температур: от -50 до +85°C. Однополярное питание.

       системы управления электродвигатели постоянного тока

       системы управления электродвигатели переменного тока

       источники питания

       защитные устройства автоматики

       аккумуляторные батареи
   датчик тока прямого усиления с концентратором (ДМПК) обеспечивает бесконтактное измерение тока посредством измерения магнитного поля от измерительного проводника, пропущенном через проходное отверстие датчика

   ДМПК обеспечивает гальваническую развязку между силовой и измерительной цепью

   ДМПК обладает высокой чувствительностью и позволяет измерять постоянные и знакопеременные токи с точностью до ± 1%
