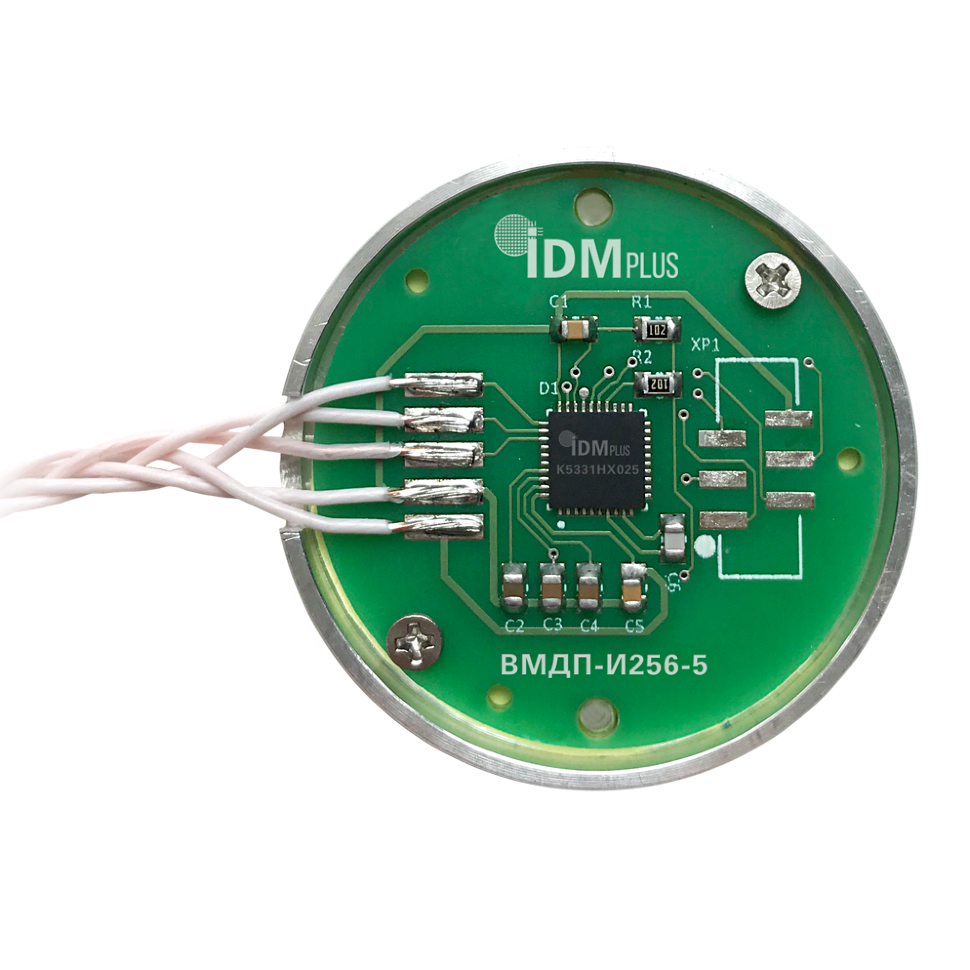

Встраиваемый магнитный датчик положения ВМДП-И256-5
Встраиваемый магнитный датчик положения ВМДП с инкрементальным интерфейсом, предназначенный для автоматического управления объектами.
Характеристики
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчик углового положения
Диаметр корпуса, мм
36
Длина кабеля, мм / Разъем
200
Длина кабеля по заказу
да
UCC, В
5
ICC не более, мА
25
Диапазон измеряемого угла, °
0-360
Разрешение, бит
10
Масса, г
10
Корпус
Корпус Ø36
ТУ
ДМШК.468157.007ТУ
Время включения, мс
2,5
Температурный диапазон, °С
-40…+105
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Поддерживаемые интерфейсы
Квадратурный
Ошибка преобразования
±0,6°
Скорость вращения, об/мин
20000
Файл ДАТАШИТ
DATASHITВМДП-И256-5.pdf
В наличии
Код товара: ВМДП-И256-5
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики, слежения
применение на борту гражданских судов в составе рулевых приводов
Ключевые особенности
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейсаВМДП-И256 состоит из магнитной системы и платы датчика
выходные сигналы формируются в стандартном инкрементальном формате
традиционный дизайн позволяет легко интегрировать датчик углового положения ВМДП в существующие и вновь разрабатываемые системы
PDF-файл
DATASHITВМДП-И256-5.pdfВстраиваемый магнитный датчик положения ВМДП с инкрементальным интерфейсом, предназначенный для автоматического управления объектами.
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики, слежения
применение на борту гражданских судов в составе рулевых приводов
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейса
ВМДП-И256 состоит из магнитной системы и платы датчика
выходные сигналы формируются в стандартном инкрементальном формате
традиционный дизайн позволяет легко интегрировать датчик углового положения ВМДП в существующие и вновь разрабатываемые системы
ВМДП-И256 состоит из магнитной системы и платы датчика
выходные сигналы формируются в стандартном инкрементальном формате
традиционный дизайн позволяет легко интегрировать датчик углового положения ВМДП в существующие и вновь разрабатываемые системы
