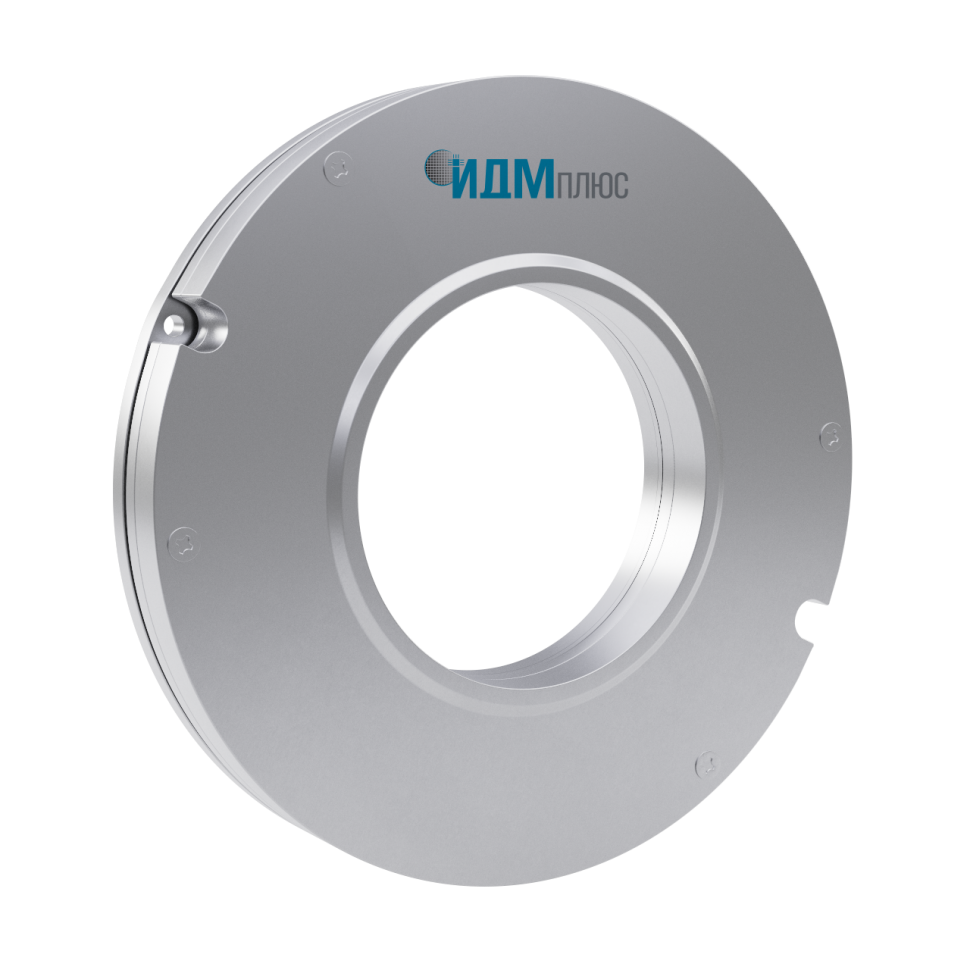

Встраиваемые оптические датчики положения ВОДП-ВТ-80

Датчики серии ВОДП-ВТ представляют собой фотоэлектрические датчики положения с повышенной точностью для встраиваемых систем. Датчики отличаются минимальной толщиной (всего 10 мм), очень высоким разрешением преобразования, до 25 бит и высокой точностью до 20 угловых секунд. Благодаря использованию оптического принципа и дифференциального интерфейса датчики способны работать в условиях сильных электромагнитных помех.

Характеристики
Тип датчиков положения
Абсолютные
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
внешний Ø 80, внутренний Ø 30
Диапазон измеряемого угла, °
0-360
Разрешение, бит
до 25
Температурный диапазон, °С
-40...+65
Поддерживаемые интерфейсы
SSI / BiSS / RS485 / MODBUS-RTU
Ошибка преобразования
±20”
Напряжение питания, В
DC5В / DC24В
Ток потребления, мА
50
Максимальная частота вращения без потери кода, об/мин
не более 4000
Повторяемость, не хуже
± 2"
Тип датчика
абсолютный
Синусоидальная вибрация 5g, Гц
8 - 2000
В наличии
Код товара: ВОДП-ВТ-80
Встраиваемые оптические датчики положения ВОДП-ВТ-80
Характеристики
Описание
Область применения
Ключевые особенности
Оставить заявку
Область применения
       Поворотные столы и механизмы

       Промышленная автоматизация

       Робототехника
Ключевые особенности
   Фотоэлектрический принцип

   Высокое разрешение (до 25 бит)

   Возможно расширение температурного диапазона до – 55… +85°С

   Функциональный аналог Netzer, Renishaw

   Компактный размер (глубина 10-16 мм)

   Высокая точность (+-20") и повторяемость (+-2’")

   Легкая установка

   Не требуется повторная калибровка

   Пылезащищенная конструкция

Оставить заявку

ФИО:
Телефон:
Email:
Компания:
Доп.информация:

*желаемое время звонка *информация о продукте

Датчики серии ВОДП-ВТ представляют собой фотоэлектрические датчики положения с повышенной точностью для встраиваемых систем. Датчики отличаются минимальной толщиной (всего 10 мм), очень высоким разрешением преобразования, до 25 бит и высокой точностью до 20 угловых секунд. Благодаря использованию оптического принципа и дифференциального интерфейса датчики способны работать в условиях сильных электромагнитных помех.

       Поворотные столы и механизмы

       Промышленная автоматизация

       Робототехника
   Фотоэлектрический принцип

   Высокое разрешение (до 25 бит)

   Возможно расширение температурного диапазона до – 55… +85°С

   Функциональный аналог Netzer, Renishaw

   Компактный размер (глубина 10-16 мм)

   Высокая точность (+-20") и повторяемость (+-2’")

   Легкая установка

   Не требуется повторная калибровка

   Пылезащищенная конструкция
Тип датчиков положения
Абсолютные
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
внешний Ø 80, внутренний Ø 30
Диапазон измеряемого угла, °
0-360
Разрешение, бит
до 25
Температурный диапазон, °С
-40...+65
Поддерживаемые интерфейсы
SSI / BiSS / RS485 / MODBUS-RTU
Ошибка преобразования
±20”
Напряжение питания, В
DC5В / DC24В
Ток потребления, мА
50
Максимальная частота вращения без потери кода, об/мин
не более 4000
Повторяемость, не хуже
± 2"
Тип датчика
абсолютный
Синусоидальная вибрация 5g, Гц
8 - 2000
