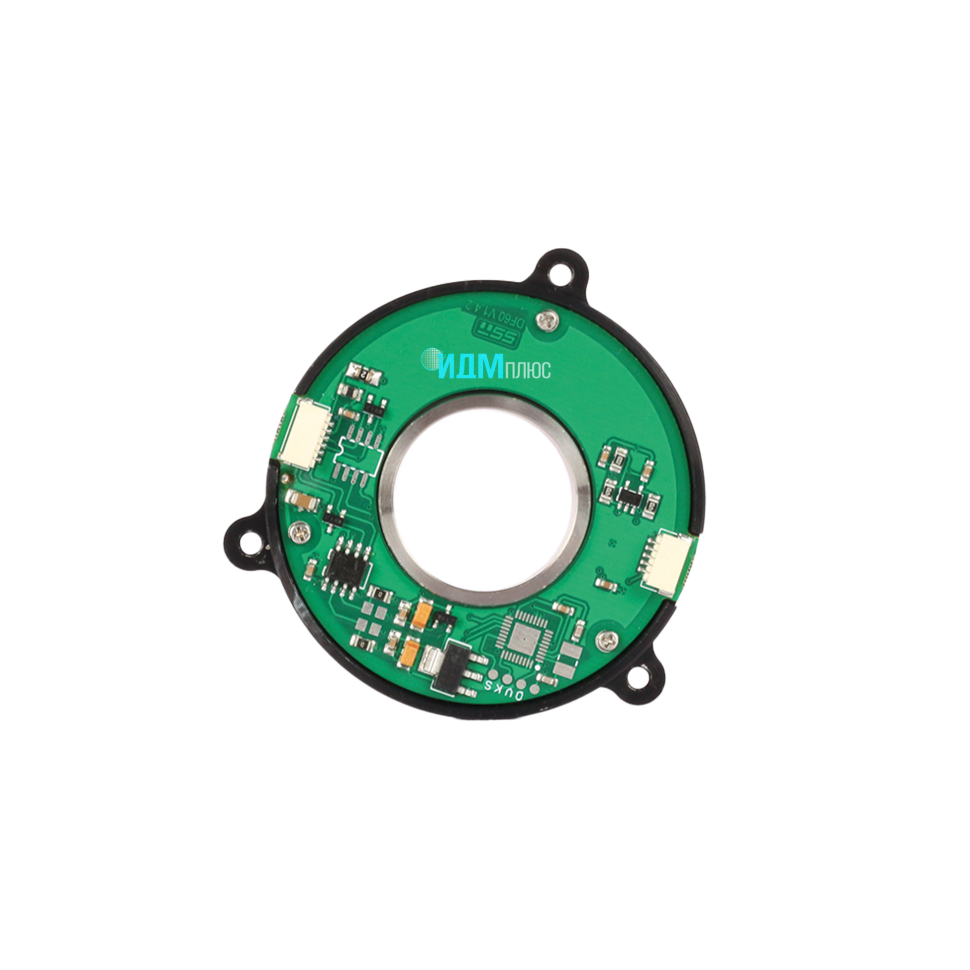

Встраиваемый оптический датчик положения ВОДП-30
Датчики серии ВОДП представляют собой фотоэлектрические датчики положения для встраиваемых систем. Датчики отличаются минимальной толщиной (всего 10 мм) и очень высоким разрешением преобразования, до 25 бит. Благодаря использованию оптического принципа и дифференциального интерфейса датчики способны работать в условиях сильных электромагнитных помех.
Характеристики
Тип датчиков положения
Абсолютные
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
внешний Ø 30, внутренний Ø 10
Диапазон измеряемого угла, °
0-360
Разрешение, бит
до 25
Температурный диапазон, °С
-40...+65
Поддерживаемые интерфейсы
SSI / BiSS / RS485 / MODBUS-RTU
Ошибка преобразования
±20”
Напряжение питания, В
DC5В / DC24В
Ток потребления, мА
50
Максимальная частота вращения без потери кода, об/мин
не более 4000
Повторяемость, не хуже
± 2"
Тип датчика
абсолютный
В наличии
Код товара: ВОДП-30
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Поворотные столы и механизмы
Промышленная автоматизация
Робототехника
Ключевые особенности
БесподшипниковыйКомпактный размер (глубина 10 мм)
Фотоэлектрический принцип
Высокое разрешение (до 25 бит)
Высокая точность (+-40”)
Возможно расширение температурного диапазона до – 55… +85°С
Функциональный аналог Netzer, Renishaw
Датчики серии ВОДП представляют собой фотоэлектрические датчики положения для встраиваемых систем. Датчики отличаются минимальной толщиной (всего 10 мм) и очень высоким разрешением преобразования, до 25 бит. Благодаря использованию оптического принципа и дифференциального интерфейса датчики способны работать в условиях сильных электромагнитных помех.
- Поворотные столы и механизмы
Промышленная автоматизация
Робототехника
Бесподшипниковый
Компактный размер (глубина 10 мм)
Фотоэлектрический принцип
Высокое разрешение (до 25 бит)
Высокая точность (+-40”)
Возможно расширение температурного диапазона до – 55… +85°С
Функциональный аналог Netzer, Renishaw
Компактный размер (глубина 10 мм)
Фотоэлектрический принцип
Высокое разрешение (до 25 бит)
Высокая точность (+-40”)
Возможно расширение температурного диапазона до – 55… +85°С
Функциональный аналог Netzer, Renishaw
Тип датчиков положения
Абсолютные
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
внешний Ø 30, внутренний Ø 10
Диапазон измеряемого угла, °
0-360
Разрешение, бит
до 25
Температурный диапазон, °С
-40...+65
Поддерживаемые интерфейсы
SSI / BiSS / RS485 / MODBUS-RTU
Ошибка преобразования
±20”
Напряжение питания, В
DC5В / DC24В
Ток потребления, мА
50
Максимальная частота вращения без потери кода, об/мин
не более 4000
Повторяемость, не хуже
± 2"
Тип датчика
абсолютный
