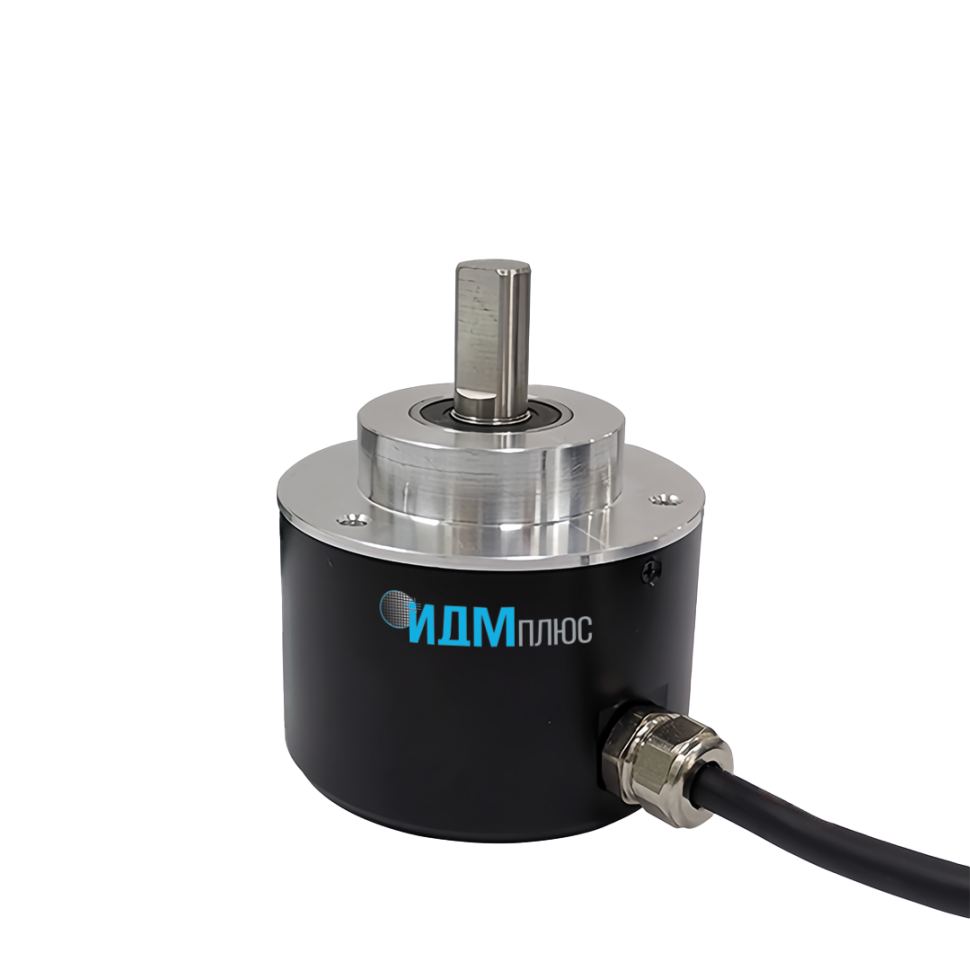

Оптический датчик положения ОДП-58
Оптический абсолютный однооборотный датчик углового положения (энкодер) общепромышленного назначения. Обладает высокой точностью и не требует вторичной калибровки после установки.
Характеристики
В наличии
Да
Тип датчика положения
Абсолютный
Размер корпуса
Внешний Ø 58 мм, вал Ø 10 мм
Диапазон измерений угловых перемещений
от 0° до 360°
Разрешение
23 бита
Пределы допускаемой абсолютной погрешности измерений угловых перемещений
±15"
Напряжение питания
От 4.7 В до 5.3 В
Поддерживаемые протоколы (интерфейсы)
SSI
BISS-C (RS-422)
Modbus RTU (RS-485)
BISS-C (RS-422)
Modbus RTU (RS-485)
Максимально допустимая скорость вращения ротора
Не более 4000 об/мин
Рабочая температура среды
От -40 °С до +65 °С
Длина кабеля
1 м или по запросу
ТУ
ДМШК.401269.052ТУ
В наличии
Код товара: ОДП-58
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Промышленная автоматизация
- Робототехника
- Электроприводы
- Радары
Ключевые особенности
- Простота установки
- Универсальный интерфейс
- Различные диаметры вала (опционально)
- Интегрированная конструкция, не требует вторичной калибровки после установки
- Совместимость с драйверами: Servotronix, Elmo, Siemens, Kollmorgen, Rexroth, ABB, Copley
- Пределы допускаемой абсолютной погрешности измерений угловых перемещений ±15"
