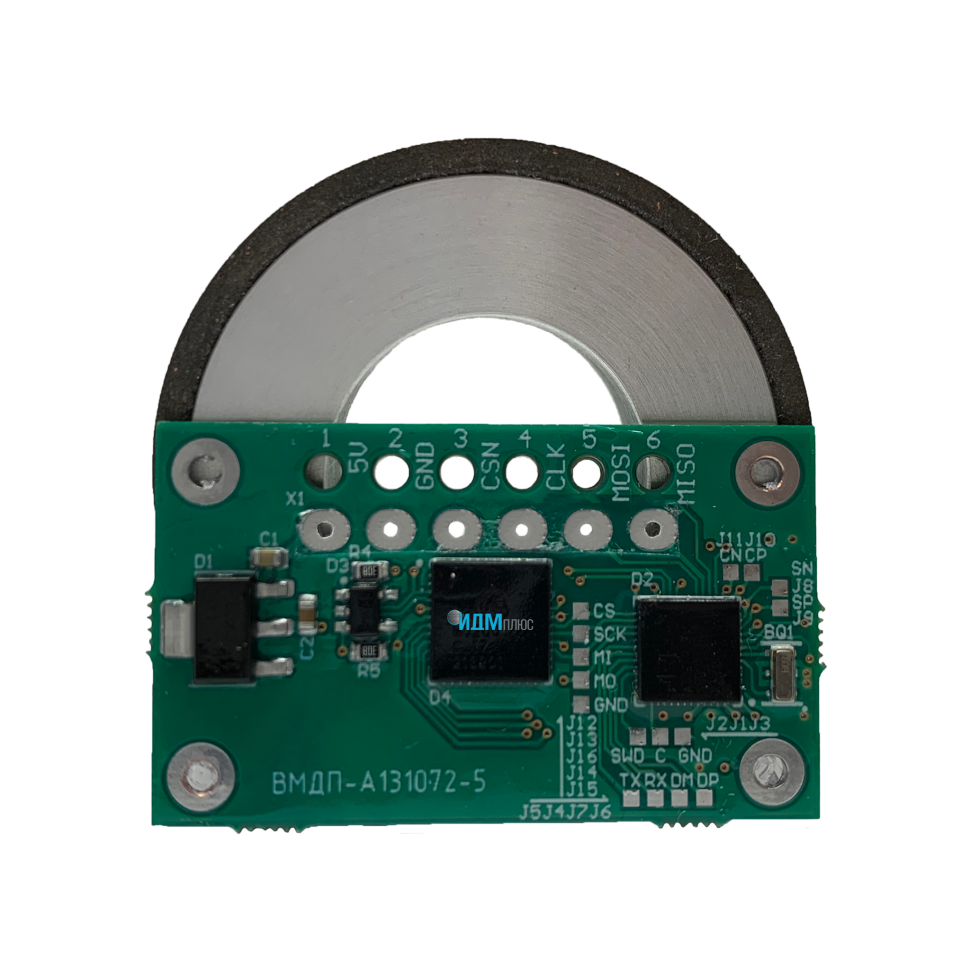

Встраиваемый магнитный датчик положения ВМДП-А131072-5-40

ВМДП-А131072-5-40 – встраиваемый абсолютный магнитный датчик положения ротора внеосевой конструкции.

Датчик включает:

1) кодовый магнитный диск;

2) плату считывателя.

Характеристики
Размер корпуса (ДхШхВ), мм
плата считывателя 40х24х3.5 мм диск (базовый вариант) – внешний диаметр 41 мм, внутренний диаметр 10 либо 20 мм, высота 10 мм. Возможно изготовление дисков с другими размерами под заказ.
Тип
Датчик углового положения
UCC, В
5,0 ± 0,5
ICC не более, мА
100
Диапазон измеряемого угла, °
0-360
Разрешение, бит
17
Масса, г
10
ТУ
ДМШК.469135.027ТУ
Время включения, мс
50
Температурный диапазон, °С
-40…+85
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Поддерживаемые интерфейсы
SPI
Ошибка преобразования
±0,2 (имеется возможность калибровки с использованием таблицы в составе системы)
Скорость вращения, об/мин
600
В наличии
Код товара: ВМДП-А131072-5-40
Встраиваемый магнитный датчик положения ВМДП-А131072-5-40
Характеристики
Описание
Область применения
Ключевые особенности
Товар
Оставить заявку
Область применения
       повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями

       на исполнительных устройствах промышленной автоматики, слежения

       применение на борту гражданских судов в составе рулевых приводов
Ключевые особенности
   традиционный дизайн позволяет легко интегрировать датчик углового положения ВМДП в существующие и вновь разрабатываемые системы

   ВМДП-А131072-5-40 состоит из магнитной системы и платы датчика

   выходной интерфейс — SPI
