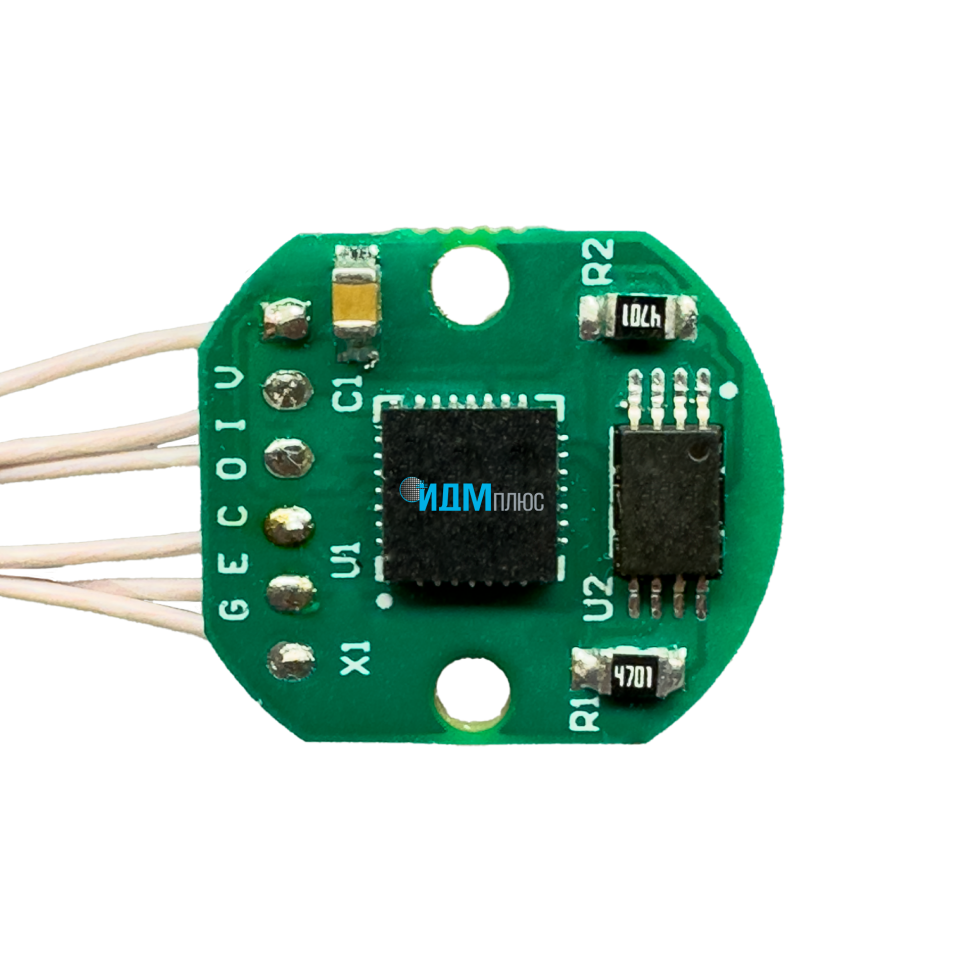

ВМДП-А120/180/360-5
ВМДП-А16384-5-SPI представляет собой малогабаритный встраиваемый модуль, обеспечивающий измерение углового положения в пределах полного оборота вала с разрешением 14 бит. Выходной интерфейс — последовательный SSI. Модуль поставляется с магнитом D5х4мм.
Характеристики
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
15х17
Диапазон измеряемого угла, °
120/ 180/ 360
Разрешение, бит
14
ТУ
ДМШК.402169.006ТУ
Температурный диапазон, °С
-50...+80
Поддерживаемые интерфейсы
Аналоговый
Ошибка преобразования
не более ±1°
Напряжение питания, В
4,5 - 5,5
Ток потребления, мА
не более 10
Максимальная частота интерфейса SSI, МГц
1
Максимальная частота вращения вала, об/мин
6000
В наличии
Код товара: ВМДП-А120/180/360-5
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- В качестве датчика обратной связи в малогабаритных приводах, например, для беспилотных летательных аппаратов.
Ключевые особенности
ВМДП-А16384-5-SPI представляет собой малогабаритный встраиваемый модуль, обеспечивающий измерение углового положения в пределах полного оборота вала с разрешением 14 бит. Выходной интерфейс — последовательный SSI. Модуль поставляется с магнитом D5х4мм.
- В качестве датчика обратной связи в малогабаритных приводах, например, для беспилотных летательных аппаратов.
