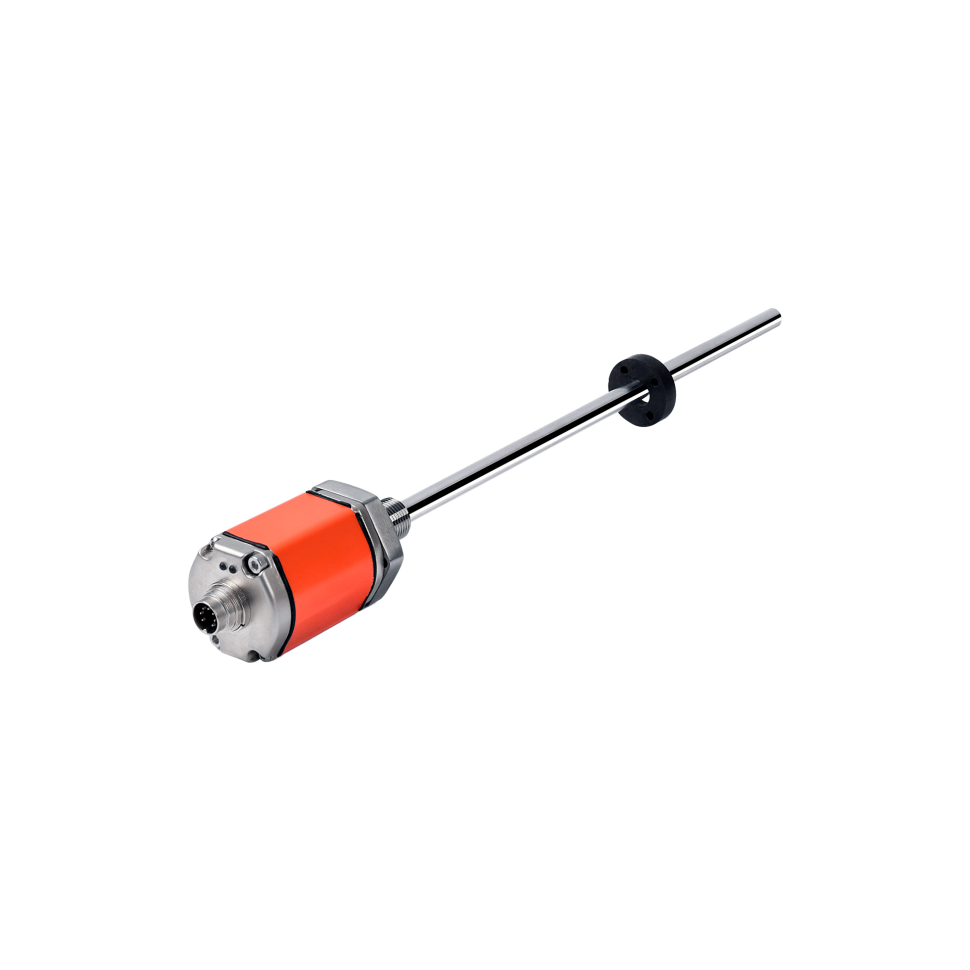

МСТ-СТ со стержнем и аналоговым выходом
Магнитострикционный датчик линейного перемещения с аналоговым выходом предназначен для абсолютного бесконтактного измерения положения подвижных узлов в режиме реального времени. Датчик преобразует перемещение позиционного магнита в стандартный аналоговый сигнал: токовый (4–20 мА, 0–20 мА) или по напряжению (0–10 В, 0–5 В), включая сигналы их обратной полярности. Выходной сигнал линейно зависит от положения магнитного кольца. Датчики предусматривают два способа установки: встроенный и внешний.
Преобразователи линейного перемещения МСТ-СТ представляют собой встраиваемую модульную конструкцию, включающую герметичный измерительный стержень, рассчитанный на постоянное рабочее давление до 35 МПа. Такая конструкция обеспечивает гибкий и простой способ монтажа и позволяет менять только электронный блок без демонтажа измерительного стержня (волновода), не нарушая тем самым герметичность системы. Такие датчики, как правило, применяются в гидравлических системах, например, внутри гидроцилиндров.
- Гидравлические цилиндры и прессы
- Металлообрабатывающие станки
- Промышленные роботы и манипуляторы
- Испытательные стенды
- Контрольно-измерительные машины
- Поддержка одновременного измерения позиций нескольких магнитных колец
- Абсолютное измерение положения без необходимости возврата к нулевой точке
- Самодиагностика с помощью светодиодной индикации состояния датчика в режиме реального времени
- Высокие показатели разрешения и повторяемости (до 0,1 мкм)
- Различные типы выходных сигналов: аналоговый (4...20мА/0...10В), SSI, Profibus-DP, CAN
- 2 различных способа установки датчика - встроенный и внешний
- Модульная конструкция позволяет менять только электронный блок без демонтажа измерительного штока (волновода), не нарушая герметичность системы
- Прочный корпус из нержавеющей стали с применением прецизионной сварки
- Полностью герметичная конструкция стержневого исполнения выдерживает давление до 35 МПа
- Энергоэффективная конструкция значительно снижает нагрев системы
- Отсутствие механического износа и сохранение точности измерения
- Надёжность работы в жестких условиях эксплуатации (экстремальные температуры, высокая влажность, вибрация, ударные нагрузки, коррозионная атмосфера, запыленность и т.д.)
