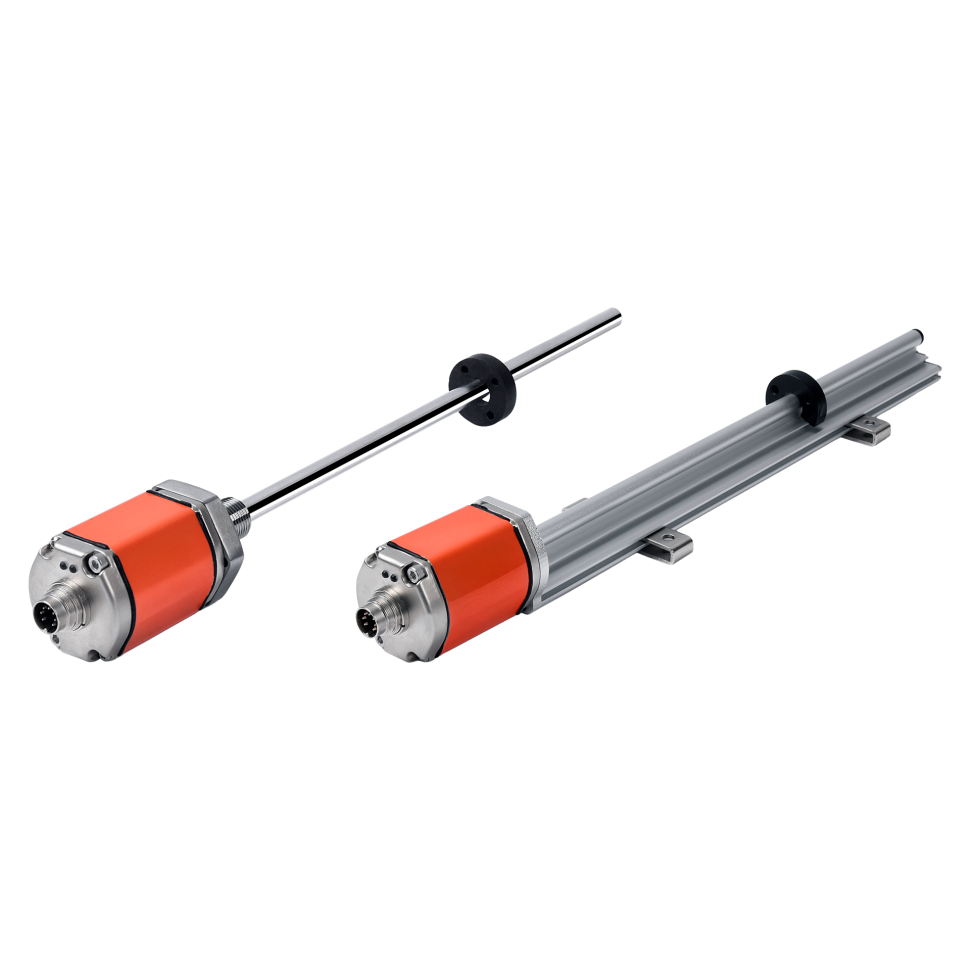

МСТ с аналоговым выходным сигналом

Магнитострикционный датчик линейного перемещения с аналоговым выходом предназначен для точного измерения хода подвижных частей в режиме реального времени. Он измеряет абсолютное перемещение или ход позиционного магнита, представляя результат в виде стандартного аналогового сигнала – токового 4…20 мА или 0…20 мА или по напряжению 0…10 В или 0…5 В, включая сигналы их обратной полярности.

Изменение выходного значения линейно соответствует направлению движения магнитного кольца.

Датчики предусматривают два различных способа установки: встроенный и внешний. Встроенный тип предназначен для монтажа внутри гидроцилиндров и отличается компактной конструкцией; внешний тип выполнен в алюминиевом профиле, устанавливается снаружи подвижных частей и удобен в эксплуатации.

1. Датчик с герметичным стержнем.
   Герметичный стержень датчика серии МС представляет собой встраиваемую конструкцию для гидравлических систем, рассчитанную на постоянное рабочее давление 35 МПа. Такая конструкция обеспечивает гибкий и простой способ монтажа.
2. Датчик в алюминиевом профиле.
   Алюминиевый профиль датчика серии МС обеспечивает гибкий и простой способ наружного монтажа. Он подходит для измерения перемещения (хода) или определения положения механизмов линейного движения, а также может использоваться для наружного определения положения гидроцилиндра.

• Гидравлические цилиндры и прессы
• Металлообрабатывающие станки
• Промышленные роботы и манипуляторы
• Испытательные стенды
• Контрольно-измерительные машины

• Поддержка одновременного измерения позиций нескольких магнитных колец
• Абсолютное измерение положения без необходимости возврата к нулевой точке
• Самодиагностика с помощью светодиодной индикации состояния датчика в режиме реального времени
• Высокие показатели разрешения и повторяемости (до 0,1 мкм)
• Различные типы выходных сигналов: аналоговый (4...20мА/0...10В), SSI, Profibus-DP, CAN
• 2 различных способа установки датчика - встроенный и внешний
• Модульная конструкция позволяет менять только электронный блок без демонтажа измерительного штока (волновода), не нарушая герметичность системы
• Прочный корпус из нержавеющей стали с применением прецизионной сварки
• Полностью герметичная конструкция стержневого исполнения выдерживает давление до 35 МПа
• Энергоэффективная конструкция значительно снижает нагрев системы
• Отсутствие механического износа и сохранение точности измерения
• Надёжность работы в жестких условиях эксплуатации (экстремальные температуры, высокая влажность, вибрация, ударные нагрузки, коррозионная атмосфера, запыленность и т.д.)
