МСС с цифровым протоколом SSI (RS-422)

Магнитострикционный датчик линейного перемещения с выходом SSI (Synchronous Serial Interface) обеспечивает выдачу синхронного последовательного сигнала, преобразовывая реальное положение подвижного магнита в данные формата 24, 25 или 26 бит (в двоичном или в коде Грея) и передает их контроллеру посредством последовательной связи после получения тактового сигнала от контроллера.

Формат выходных данных SSI идентичен формату данных абсолютного энкодера, что позволяет напрямую подключать датчик к функциональным модулям ПЛК, например, SM338 или SM138 от Siemens, обеспечивая удобную замену абсолютным энкодерам.

Преимущества выхода SSI:

• Мгновенное определение и синхронное измерение
• Возможность прямой замены энкодера благодаря прямому выводу SSI-сигнала

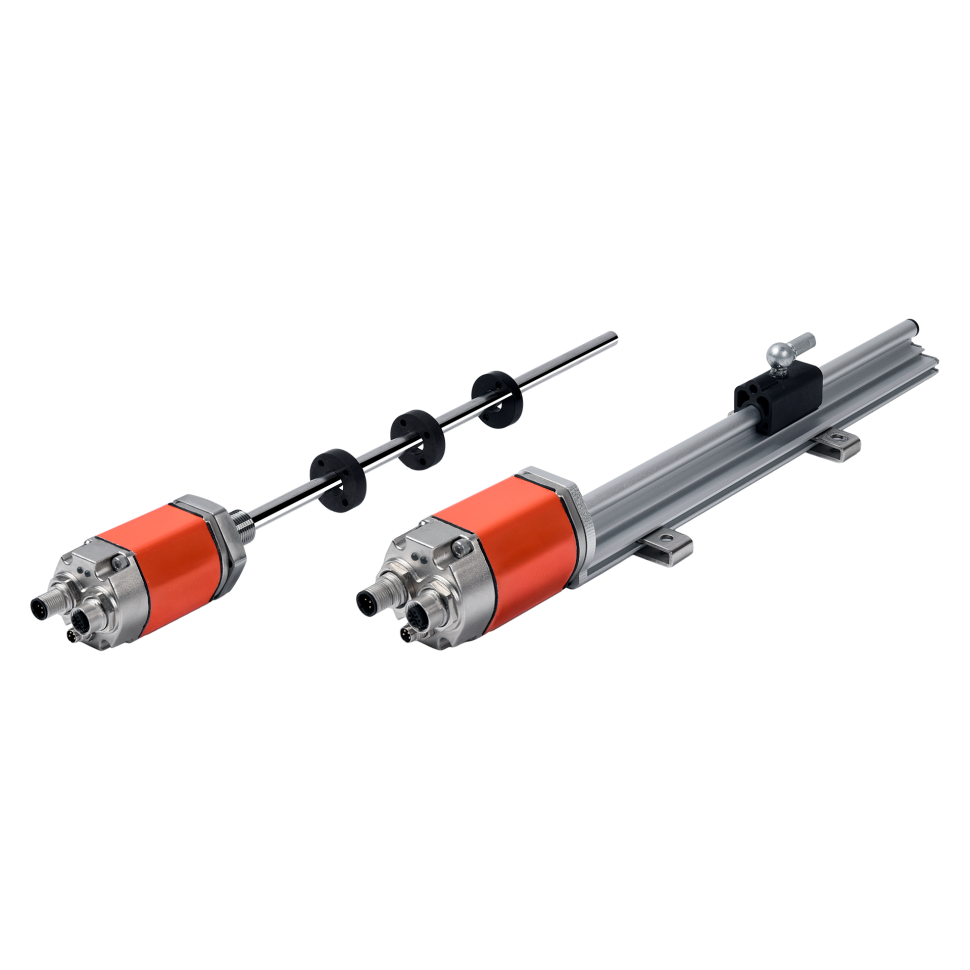

Датчики предусматривают два различных способа установки: встроенный и внешний. Встроенный тип предназначен для монтажа внутри гидроцилиндров и отличается компактной конструкцией; внешний тип выполнен в алюминиевом профиле, устанавливается снаружи подвижных частей и удобен в эксплуатации.

1. Датчик с герметичным стержнем.
   Герметичный стержень датчика серии МС представляет собой встраиваемую конструкцию для гидравлических систем, рассчитанную на постоянное рабочее давление 35 МПа. Такая конструкция обеспечивает гибкий и простой способ монтажа.
2. Датчик в алюминиевом профиле.
   Алюминиевый профиль датчика серии МС обеспечивает гибкий и простой способ наружного монтажа. Он подходит для измерения перемещения (хода) или определения положения механизмов линейного движения, а также может использоваться для наружного определения положения гидроцилиндра.

• Гидравлические цилиндры и прессы
• Металлообрабатывающие станки
• Промышленные роботы и манипуляторы
• Испытательные стенды
• Контрольно-измерительные машины

• Поддержка одновременного измерения позиций нескольких магнитных колец
• Абсолютное измерение положения без необходимости возврата к нулевой точке
• Самодиагностика с помощью светодиодной индикации состояния датчика в режиме реального времени
• Высокие показатели разрешения и повторяемости (до 0,1 мкм)
• Различные типы выходных сигналов: аналоговый (4...20мА/0...10В), SSI, Profibus-DP, CAN
• 2 различных способа установки датчика - встроенный и внешний
• Модульная конструкция позволяет менять только электронный блок без демонтажа измерительного штока (волновода), не нарушая герметичность системы
• Прочный корпус из нержавеющей стали с применением прецизионной сварки
• Полностью герметичная конструкция стержневого исполнения выдерживает давление до 35 МПа
• Энергоэффективная конструкция значительно снижает нагрев системы
• Отсутствие механического износа и сохранение точности измерения
• Надёжность работы в жестких условиях эксплуатации (экстремальные температуры, высокая влажность, вибрация, ударные нагрузки, коррозионная атмосфера, запыленность и т.д.)
