МСС-ПР с профилем и протоколом SSI

Магнитострикционный датчик линейного перемещения с цифровым протоколом SSI (Synchronous Serial Interface) обеспечивает выдачу синхронного последовательного сигнала, преобразовывая реальное положение подвижного магнита в данные разрядностью 24, 25 или 26 бит в формате двоичного кода или в кода Грея и передавая их контроллеру посредством последовательной связи после получения тактового сигнала от контроллера.

Формат выходных данных SSI идентичен формату данных абсолютного энкодера, что позволяет напрямую подключать датчик к функциональным модулям ПЛК, например, SM338 или SM138 от Siemens, обеспечивая удобную замену абсолютным энкодерам.

Датчики предусматривают два способа установки: встроенный и внешний.

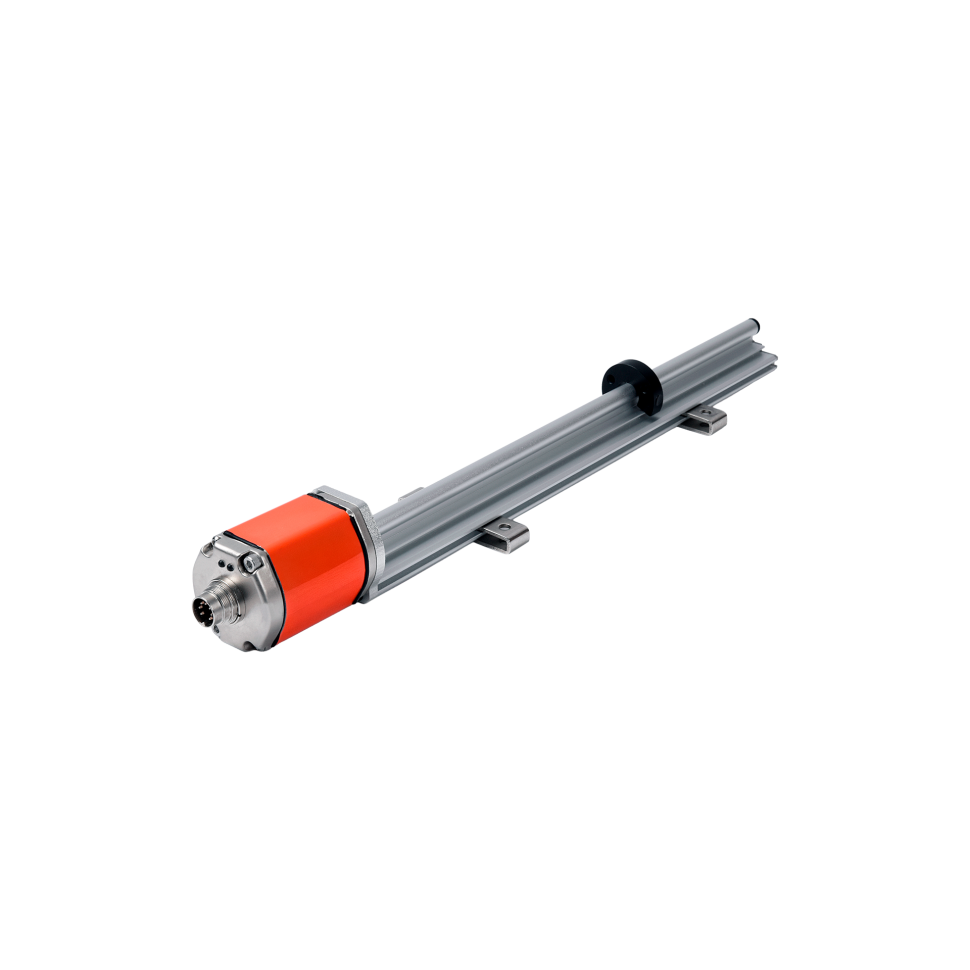

Преобразователи линейного перемещения МСС-ПР представляют собой конструкцию для внешнего монтажа, включающую алюминиевый корпус (профиль) и обеспечивающую гибкий и простой способ установки на оборудование. Датчик подходит для наружного измерения хода или положения механизмов линейного движения, например, штоков гидроцилиндров, ползунов или кареток.

• Гидравлические цилиндры и прессы
• Металлообрабатывающие станки
• Промышленные роботы и манипуляторы
• Испытательные стенды
• Контрольно-измерительные машины

• Поддержка одновременного измерения позиций нескольких магнитных колец
• Абсолютное измерение положения без необходимости возврата к нулевой точке
• Самодиагностика с помощью светодиодной индикации состояния датчика в режиме реального времени
• Высокие показатели разрешения и повторяемости (до 0,1 мкм)
• Различные типы выходных сигналов: аналоговый (4...20мА/0...10В), SSI, Profibus-DP, CAN
• 2 различных способа установки датчика - встроенный и внешний
• Модульная конструкция позволяет менять только электронный блок без демонтажа измерительного штока (волновода), не нарушая герметичность системы
• Прочный корпус из нержавеющей стали с применением прецизионной сварки
• Полностью герметичная конструкция стержневого исполнения выдерживает давление до 35 МПа
• Энергоэффективная конструкция значительно снижает нагрев системы
• Отсутствие механического износа и сохранение точности измерения
• Надёжность работы в жестких условиях эксплуатации (экстремальные температуры, высокая влажность, вибрация, ударные нагрузки, коррозионная атмосфера, запыленность и т.д.)
