МСК с цифровым протоколом Profibus DP

агнитострикционный датчик с выходом Profibus-DP соответствует протоколу Profibus-DP (EN 50170). Датчик передает абсолютные данные о положении магнитного кольца контроллеру в виде стандартного последовательного асинхронного сигнала RS-485 с максимальной скоростью передачи до 12 Мбит/с. Протокол Profibus-DP обеспечивает расширенные диагностические и конфигурационные функции посредством файлов GSD (GSD-листов).

Последовательное подключение через 5-контактный разъем М12. Кабель питания подключается отдельно от шинного соединения.

Параллельное подключение через 5-контактный разъем М12. Используется стандартный T-образный соединитель с кабелем для подключения к шине, кабель питания подключается отдельно. При отключении любого датчика в линии остальные датчики на другихлиниях продолжают работу.

Последовательное подключение через 6-контактный разъем М6.

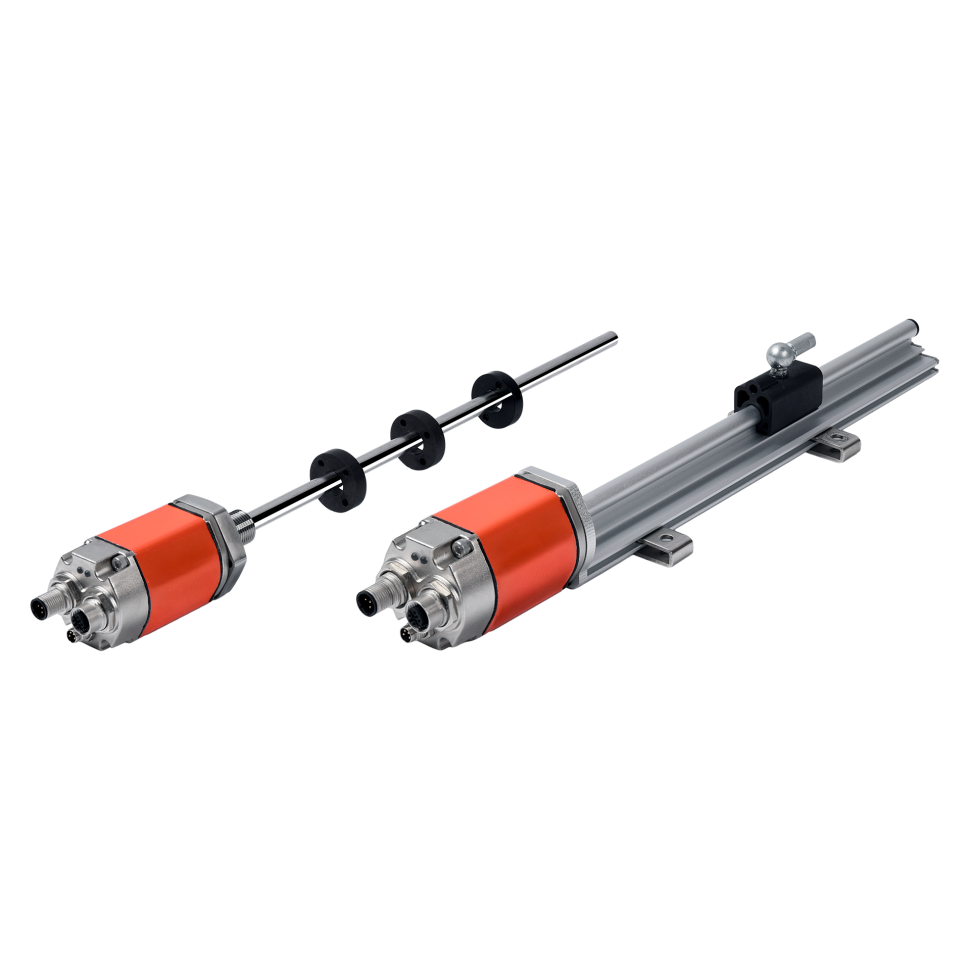

Датчики предусматривают два различных способа установки: встроенный и внешний. Встроенный тип предназначен для монтажа внутри гидроцилиндров и отличается компактной конструкцией; внешний тип выполнен в алюминиевом профиле, устанавливается снаружи подвижных частей и удобен в эксплуатации.

1. Датчик с герметичным стержнем.
   Герметичный стержень датчика серии МС представляет собой встраиваемую конструкцию для гидравлических систем, рассчитанную на постоянное рабочее давление 35 МПа. Такая конструкция обеспечивает гибкий и простой способ монтажа.
2. Датчик в алюминиевом профиле.
   Алюминиевый профиль датчика серии МС обеспечивает гибкий и простой способ наружного монтажа. Он подходит для измерения перемещения (хода) или определения положения механизмов линейного движения, а также может использоваться для наружного определения положения гидроцилиндра.

• Гидравлические цилиндры и прессы
• Металлообрабатывающие станки
• Промышленные роботы и манипуляторы
• Испытательные стенды
• Контрольно-измерительные машины

• Поддержка одновременного измерения позиций нескольких магнитных колец
• Абсолютное измерение положения без необходимости возврата к нулевой точке
• Самодиагностика с помощью светодиодной индикации состояния датчика в режиме реального времени
• Высокие показатели разрешения и повторяемости (до 0,1 мкм)
• Различные типы выходных сигналов: аналоговый (4...20мА/0...10В), SSI, Profibus-DP, CAN
• 2 различных способа установки датчика - встроенный и внешний
• Модульная конструкция позволяет менять только электронный блок без демонтажа измерительного штока (волновода), не нарушая герметичность системы
• Прочный корпус из нержавеющей стали с применением прецизионной сварки
• Полностью герметичная конструкция стержневого исполнения выдерживает давление до 35 МПа
• Энергоэффективная конструкция значительно снижает нагрев системы
• Отсутствие механического износа и сохранение точности измерения
• Надёжность работы в жестких условиях эксплуатации (экстремальные температуры, высокая влажность, вибрация, ударные нагрузки, коррозионная атмосфера, запыленность и т.д.)
