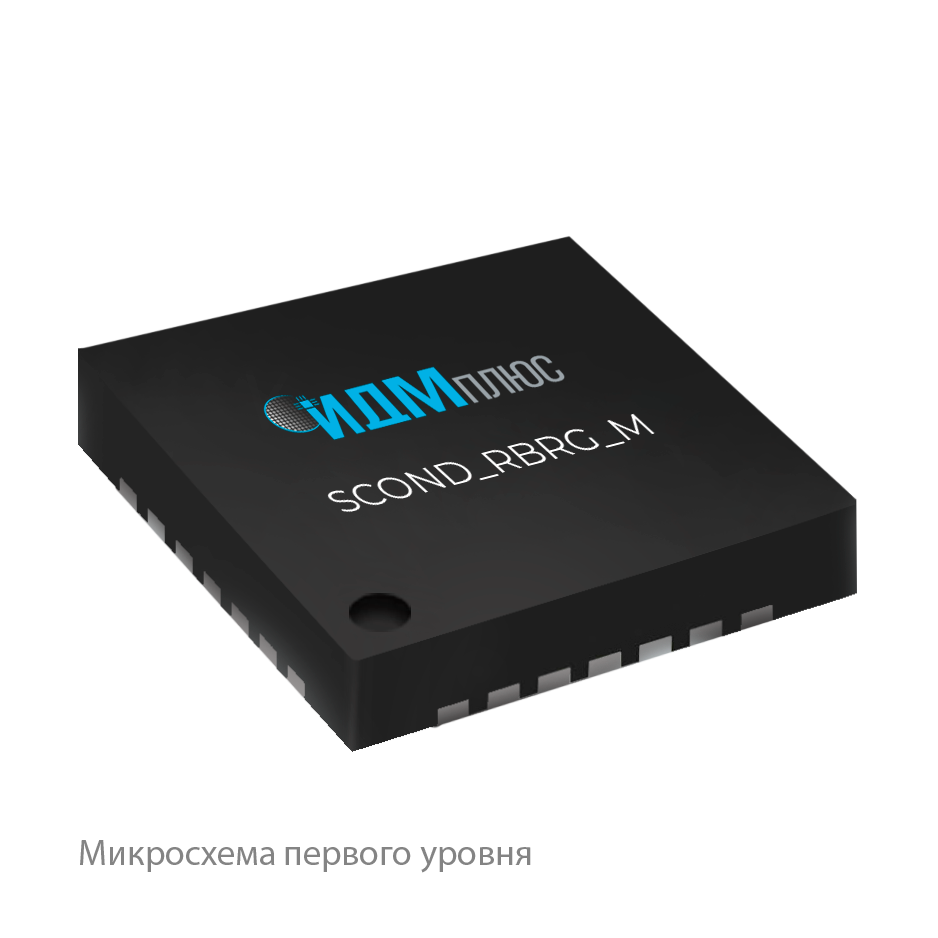

Микросхема обработки сигналов с тензорезистивных преобразователей
Специализированная микросхема для обработки сигналов с тензорезистивных преобразователей физических величин. Микросхема обеспечивает преобразование измеряемой физической величины в пропорциональное выходное напряжение или цифровой код. С использованием встроенного цифрового блока микросхема осуществляет коррекцию выходного сигнала преобразователя для устранения температурного дрейфа и нелинейности
Характеристики
В наличии
Нет
Тип
Микросхема
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Разрешение данных, бит
АЦП: 18 бит
ЦАП: 14 бит
ЦАП: 14 бит
Выходной сигнал
аналоговый абсолютный/ратиометрический, цифровой
Диапазон сопротивления преобразователя, кОм
2,0-5,0 (до 20 при пониженной частоте преобразования)
Максимальная частота преобразования, выб/сек
канал давления: 2467
канал температуры: 205
канал температуры: 205
Внешний термодатчик
терморезистор 1 кОм или диод
Погрешность калибровки
до 0,05% от полной шкалы
Напряжение питания, В
от 2,7 до 5,5
Ток потребления, мА
3,0
Цифровые интерфейсы
1 или 2х-проводной UART, SPI
Корпус
МК5165_44_1
QFN28_4x4
QFN28_4x4
Размер корпуса (ДхШхВ), мм
4,0x4,0x0,9
бескорпусное исполнение 1,879x1,749
бескорпусное исполнение 1,879x1,749
Температурный диапазон, °C (МК5165_44_1)
-60...+125
Функциональные аналоги
ZSC31050, ZSSC3240 (Renesas)
PGA300, PGA900 (Texas Instruments)
PGA300, PGA900 (Texas Instruments)
В разработке
Код товара: СКОНД-РБРГ-М
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Малогабаритные датчики давления, температуры, силы, вибрации и др.
Высокоточные датчики класса 0,1%
Интеллектуальные блоки датчиков физических величин для производственного оборудования
Распределенные системы контроля динамических характеристик физических явлений
Диагностические системы мониторинга параметров производственных процессов
Ключевые особенности
18 разрядный дельта-сигма АЦП, с автоматическим опросом измерительных каналовВстроенный канал измерения температуры кристалла и возможность подключения внешнего терморезистора 1 кОм или диода
Встроенный источник питания тензорезистивных преобразователей
Подстраиваемый источник опорного напряжения АЦП и ЦАП
Возможность реализации датчиков 4мА/20мА (с внешними компонентами)
Однократно программируемая память для хранения конфигурационных параметров микросхемы и калибровочных коэффициентов
Цифровые интерфейсы записи и чтения регистров микросхемы: SPI, UART
14 разрядный ЦАП с абсолютным или ратиометрическим выходным напряжением
Цифровой блок коррекции для устранения температурного дрейфа и нелинейности выходного сигнала преобразователя
Технология изготовления HCMOS_8D_5V ( АО «Микрон»)
Встроенный усилитель входных сигналов с программируемым усилением от 2 до 50
Специализированная микросхема для обработки сигналов с тензорезистивных преобразователей физических величин. Микросхема обеспечивает преобразование измеряемой физической величины в пропорциональное выходное напряжение или цифровой код. С использованием встроенного цифрового блока микросхема осуществляет коррекцию выходного сигнала преобразователя для устранения температурного дрейфа и нелинейности
- Малогабаритные датчики давления, температуры, силы, вибрации и др.
Высокоточные датчики класса 0,1%
Интеллектуальные блоки датчиков физических величин для производственного оборудования
Распределенные системы контроля динамических характеристик физических явлений
Диагностические системы мониторинга параметров производственных процессов
18 разрядный дельта-сигма АЦП, с автоматическим опросом измерительных каналов
Встроенный канал измерения температуры кристалла и возможность подключения внешнего терморезистора 1 кОм или диода
Встроенный источник питания тензорезистивных преобразователей
Подстраиваемый источник опорного напряжения АЦП и ЦАП
Возможность реализации датчиков 4мА/20мА (с внешними компонентами)
Однократно программируемая память для хранения конфигурационных параметров микросхемы и калибровочных коэффициентов
Цифровые интерфейсы записи и чтения регистров микросхемы: SPI, UART
14 разрядный ЦАП с абсолютным или ратиометрическим выходным напряжением
Цифровой блок коррекции для устранения температурного дрейфа и нелинейности выходного сигнала преобразователя
Технология изготовления HCMOS_8D_5V ( АО «Микрон»)
Встроенный усилитель входных сигналов с программируемым усилением от 2 до 50
Встроенный канал измерения температуры кристалла и возможность подключения внешнего терморезистора 1 кОм или диода
Встроенный источник питания тензорезистивных преобразователей
Подстраиваемый источник опорного напряжения АЦП и ЦАП
Возможность реализации датчиков 4мА/20мА (с внешними компонентами)
Однократно программируемая память для хранения конфигурационных параметров микросхемы и калибровочных коэффициентов
Цифровые интерфейсы записи и чтения регистров микросхемы: SPI, UART
14 разрядный ЦАП с абсолютным или ратиометрическим выходным напряжением
Цифровой блок коррекции для устранения температурного дрейфа и нелинейности выходного сигнала преобразователя
Технология изготовления HCMOS_8D_5V ( АО «Микрон»)
Встроенный усилитель входных сигналов с программируемым усилением от 2 до 50
Тип
Микросхема
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Разрешение данных, бит
АЦП: 18 бит
ЦАП: 14 бит
ЦАП: 14 бит
Выходной сигнал
аналоговый абсолютный/ратиометрический, цифровой
Диапазон сопротивления преобразователя, кОм
2,0-5,0 (до 20 при пониженной частоте преобразования)
Максимальная частота преобразования, выб/сек
канал давления: 2467
канал температуры: 205
канал температуры: 205
Внешний термодатчик
терморезистор 1 кОм или диод
Погрешность калибровки
до 0,05% от полной шкалы
Напряжение питания, В
от 2,7 до 5,5
Ток потребления, мА
3,0
Цифровые интерфейсы
1 или 2х-проводной UART, SPI
Корпус
МК5165_44_1
QFN28_4x4
QFN28_4x4
Размер корпуса (ДхШхВ), мм
4,0x4,0x0,9
бескорпусное исполнение 1,879x1,749
бескорпусное исполнение 1,879x1,749
Температурный диапазон, °C (МК5165_44_1)
-60...+125
Функциональные аналоги
ZSC31050, ZSSC3240 (Renesas)
PGA300, PGA900 (Texas Instruments)
PGA300, PGA900 (Texas Instruments)
