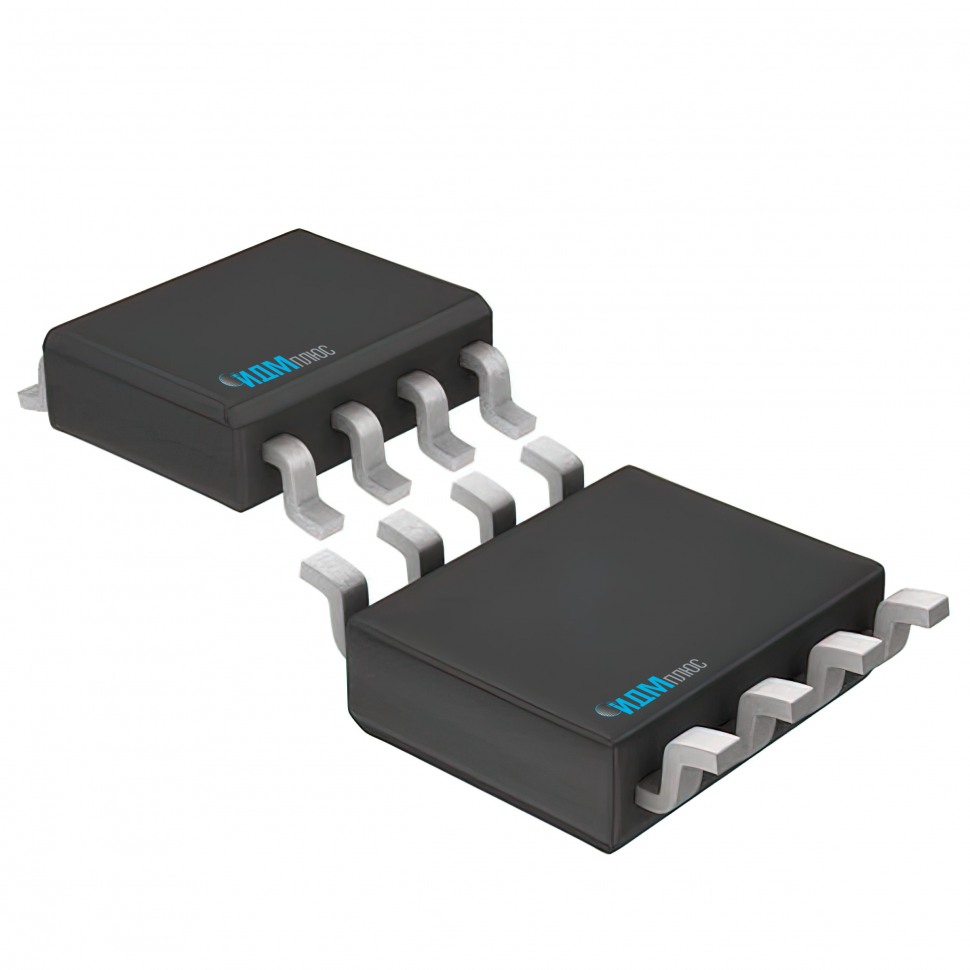

Микросхема датчика тока K5331HH025

Микросхема датчика тока К5331НН025 является малопотребляющим и компактным решением для измерения переменного или постоянного тока в промышленных, коммерческих и транспортных приборах и системах. Малогабаритный корпус идеально подходит для приложений с ограниченным пространством.

Корпус микросхемы содержит встроенный токовый проводник, расположенный вблизи поверхности кристалла. Погрешность преобразования минимальна за счет непосредственной близости токовой шины к интегрированному датчику Холла.

Внутреннее сопротивление токовой шины на уровне 0,65 мОм, что обеспечивает низкие потери мощности.

Клеммы токопроводящей шины электрически изолированы от выводов.

Характеристики
Тип
Микросхема
Размер корпуса (ДхШхВ), мм
4,9x6,0x1,75
UCC, В
5,0 ± 0,5
ICC не более, мА
15
Максимальная частота преобразования, кГц
120
Корпус
SOIC-8
Аналоговый выход
Ратиометрический
Температурный диапазон, °С
–55 … +125
Диапазон измеряемых токов, А
± 5

± 10
Поддерживаемые интерфейсы
Аналоговый ратиометрический
Функциональные аналоги
ACS723 (Allegro Microsystems - США)
В наличии
Код товара: K5331HH025
Микросхема датчика тока K5331HH025
Характеристики
Описание
Область применения
Ключевые особенности
Оставить заявку
Область применения
       Импульсные источники питания

       Системы управления двигателем

       Управление нагрузкой

       Защита от перегрузки по току
Ключевые особенности
   Корпус SOIC-8

   Встроенная токовая шина

   Аналоговый ратиометрический выход

   Напряжение питания 5В

Оставить заявку

ФИО:
Телефон:
Email:
Компания:
Доп.информация:

*желаемое время звонка *информация о продукте

Микросхема датчика тока К5331НН025 является малопотребляющим и компактным решением для измерения переменного или постоянного тока в промышленных, коммерческих и транспортных приборах и системах. Малогабаритный корпус идеально подходит для приложений с ограниченным пространством.

Корпус микросхемы содержит встроенный токовый проводник, расположенный вблизи поверхности кристалла. Погрешность преобразования минимальна за счет непосредственной близости токовой шины к интегрированному датчику Холла.

Внутреннее сопротивление токовой шины на уровне 0,65 мОм, что обеспечивает низкие потери мощности.

Клеммы токопроводящей шины электрически изолированы от выводов.

       Импульсные источники питания

       Системы управления двигателем

       Управление нагрузкой

       Защита от перегрузки по току
   Корпус SOIC-8

   Встроенная токовая шина

   Аналоговый ратиометрический выход

   Напряжение питания 5В
Тип
Микросхема
Размер корпуса (ДхШхВ), мм
4,9x6,0x1,75
UCC, В
5,0 ± 0,5
ICC не более, мА
15
Максимальная частота преобразования, кГц
120
Корпус
SOIC-8
Аналоговый выход
Ратиометрический
Температурный диапазон, °С
–55 … +125
Диапазон измеряемых токов, А
± 5

± 10
Поддерживаемые интерфейсы
Аналоговый ратиометрический
Функциональные аналоги
ACS723 (Allegro Microsystems - США)
