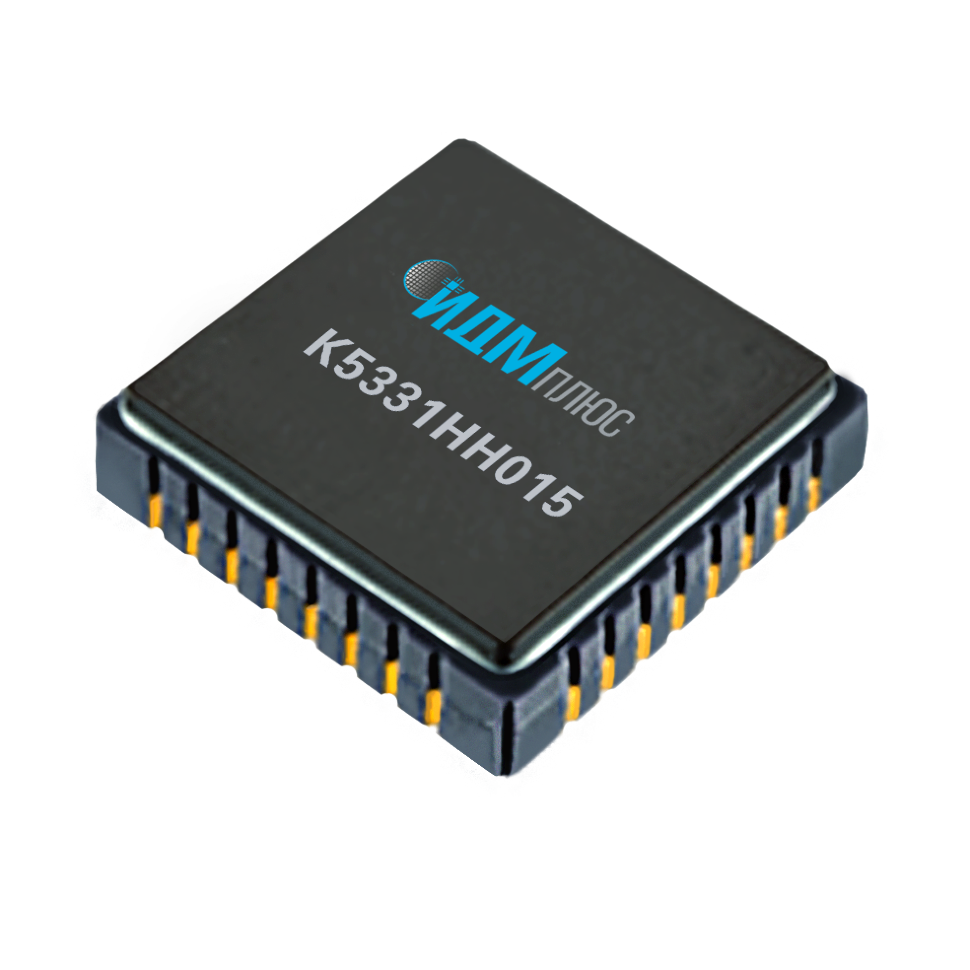

Микросхема датчика тока К5331НН015

Микросхема датчика тока предназначена для бесконтактного измерения тока в печатном проводнике, посредством встроенной сенсорной системы на элементах Холла.

Микросхема обеспечивает измерение магнитного поля от проводника с током, усиление сигнала, преобразование аналогового сигнала в цифровую форму (12-ти битный АЦП), выдачу выходного сигнала в цифровой форме по SPI, выдачу выходного аналогового ратиометрического сигнала (по ЦАП), выдачу выходного сигнала ШИМ (с программируемой скважностью), выдачу выходного сигнала с компаратора (с программируемым порогом переключения).

Микросхема датчика тока имеет встроенную ЭСППЗУ (EEPROM) для хранения настроек и программирования характеристик.

Характеристики
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Микросхема
Размер корпуса (ДхШхВ), мм
10.7x10.7x2.33 QLCC32/32-1

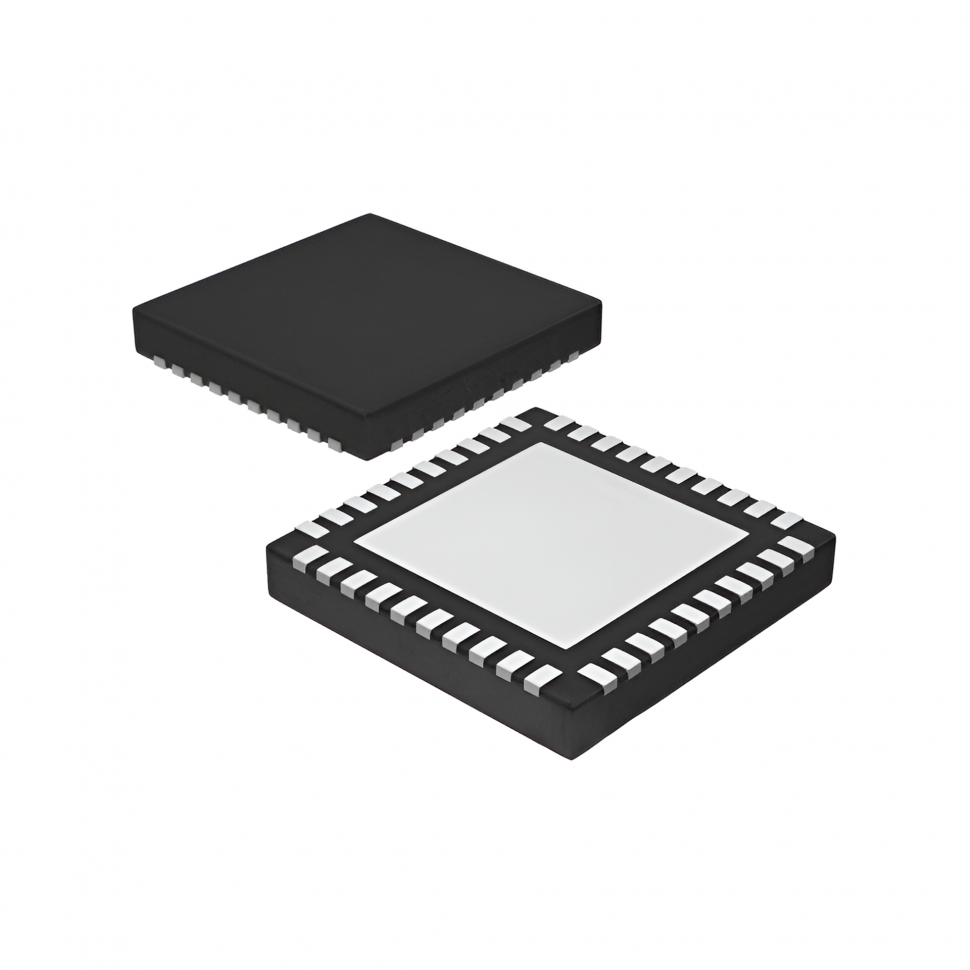

6x6 QFN40
UCC, В
5,0 ± 0,5
ICC не более, мА
25
Максимальная частота преобразования, кГц
50
Разрешение, бит
12
Корпус
QLCC32/32-1 (металлокерамический)

QFN-6x6-40
ТУ
АДКБ.431320.320ТУ
Аналоговый выход
Ратиометрический
Выход ШИМ
программируемая несущая частота ШИМ из ряда: 488 Гц, 976 Гц, 1953 Гц, 3906 Гц
Датчик температуры
есть
Температурный диапазон, °С
-60…+125
Хранение настроек
Внешняя I2C EEPROM
Интерфейс программирования
SPI
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Диапазон измеряемых токов, А
± 20
Поддерживаемые интерфейсы
SPI

Аналоговый ратиометрический

ШИМ с программируемой несущей частотой

Компаратор с программируемым порогом срабатывания
Диапазон индукции магнитного поля, мТ
±100
Функциональные аналоги
К1382НУ015

ACS712 (Allegro Microsystems - США)

CSA-1V (Melexis - Бельгия)

TLI4970 (Infineon Technologies AG - Германия)
В наличии
Код товара: К5331НН015
Микросхема датчика тока К5331НН015
Характеристики
Описание
Область применения
Ключевые особенности
Оставить заявку
Область применения
       Источники питания: контроль тока аккумуляторных батарей

       Электроприводы: измерение, контроль и управление током в обмотках электродвигателей

       Силовая электроника: контроль тока в АС/DC преобразователях

       Системы управления: разнообразные системы контроля и управления для промышленной автоматики, авионики и ЖКХ
Ключевые особенности
   Бесконтактное измерение тока (магнитного поля)со встроенной сенсорной системой на элементах Холла

   Измерение постоянных, переменных и импульсных токов обоих полярностей

   Пайка микросхемы непосредственно на печатный проводник с измеряемым током

   Коэффициенты и настройки хранятся в ЭСППЗУ (ЕEPROM).
