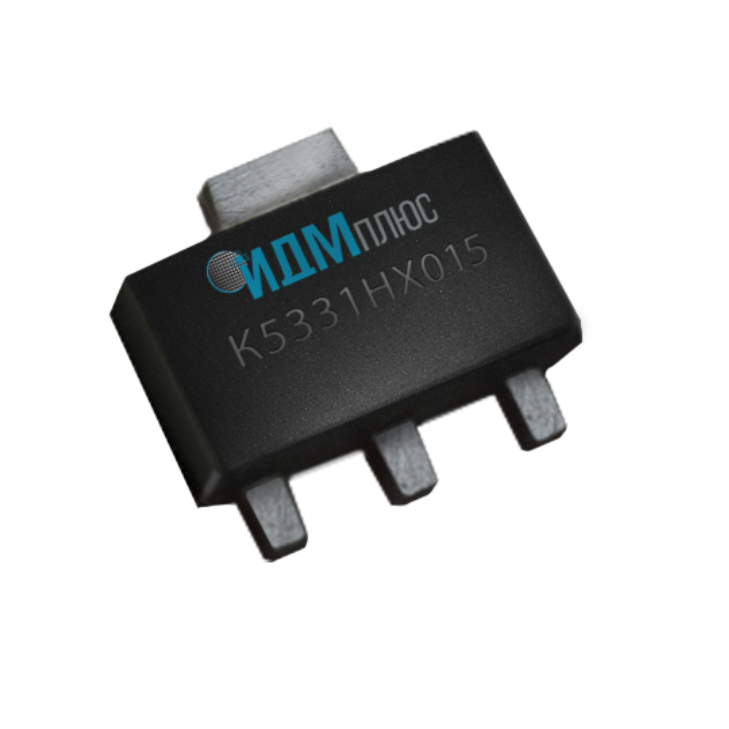

Микросхема датчика магнитного поля К5331НХ015
Микросхема представляет с собой преобразователь магнитного поля в электрический сигнал.
Микросхема преобразователя измеряет величину магнитной индукции элементами Холла и осуществляет преобразование величину магнитной индукции в линейное выходное напряжение.
Характеристики
Тип
Микросхема
UCC, В
5,0 ± 0,5
ICC не более, мА
9
Максимальная частота преобразования, кГц
17
Корпус
КТ-89
ТУ
АДКБ.431320.319ТУ
Аналоговый выход
Ратиометрический
Датчик температуры
нет
Температурный диапазон, °С
-60…+125
Диапазон измеряемых токов, А
± 300 (при измерении поля в зазоре магнитопровода)
Поддерживаемые интерфейсы
Аналоговый ратиометрический
Диапазон индукции магнитного поля, мТ
±75
Функциональные аналоги
SS49 (Honeywell)
SS495 (Honeywell)
A1324 (Allegro LCC)
SS495 (Honeywell)
A1324 (Allegro LCC)
В наличии
Код товара: К5331НХ015
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Датчики линейного перемещения
Датчики углового перемещения
Устройства управления типа «джойстик»
Ключевые особенности
Измерение индукции магнитного поляИзмерение индукции магнитного поля от проводника с током, измерение дистанции до ферромагнитного объекта
Измерение углового положения ферромагнитного объекта
PDF-файл
K5331HX015.pdfМикросхема представляет с собой преобразователь магнитного поля в электрический сигнал.
Микросхема преобразователя измеряет величину магнитной индукции элементами Холла и осуществляет преобразование величину магнитной индукции в линейное выходное напряжение.
- Датчики линейного перемещения
Датчики углового перемещения
Устройства управления типа «джойстик»
Измерение индукции магнитного поля
Измерение индукции магнитного поля от проводника с током, измерение дистанции до ферромагнитного объекта
Измерение углового положения ферромагнитного объекта
Измерение индукции магнитного поля от проводника с током, измерение дистанции до ферромагнитного объекта
Измерение углового положения ферромагнитного объекта
Тип
Микросхема
UCC, В
5,0 ± 0,5
ICC не более, мА
9
Максимальная частота преобразования, кГц
17
Корпус
КТ-89
ТУ
АДКБ.431320.319ТУ
Аналоговый выход
Ратиометрический
Датчик температуры
нет
Температурный диапазон, °С
-60…+125
Диапазон измеряемых токов, А
± 300 (при измерении поля в зазоре магнитопровода)
Поддерживаемые интерфейсы
Аналоговый ратиометрический
Диапазон индукции магнитного поля, мТ
±75
Функциональные аналоги
SS49 (Honeywell)
SS495 (Honeywell)
A1324 (Allegro LCC)
SS495 (Honeywell)
A1324 (Allegro LCC)
