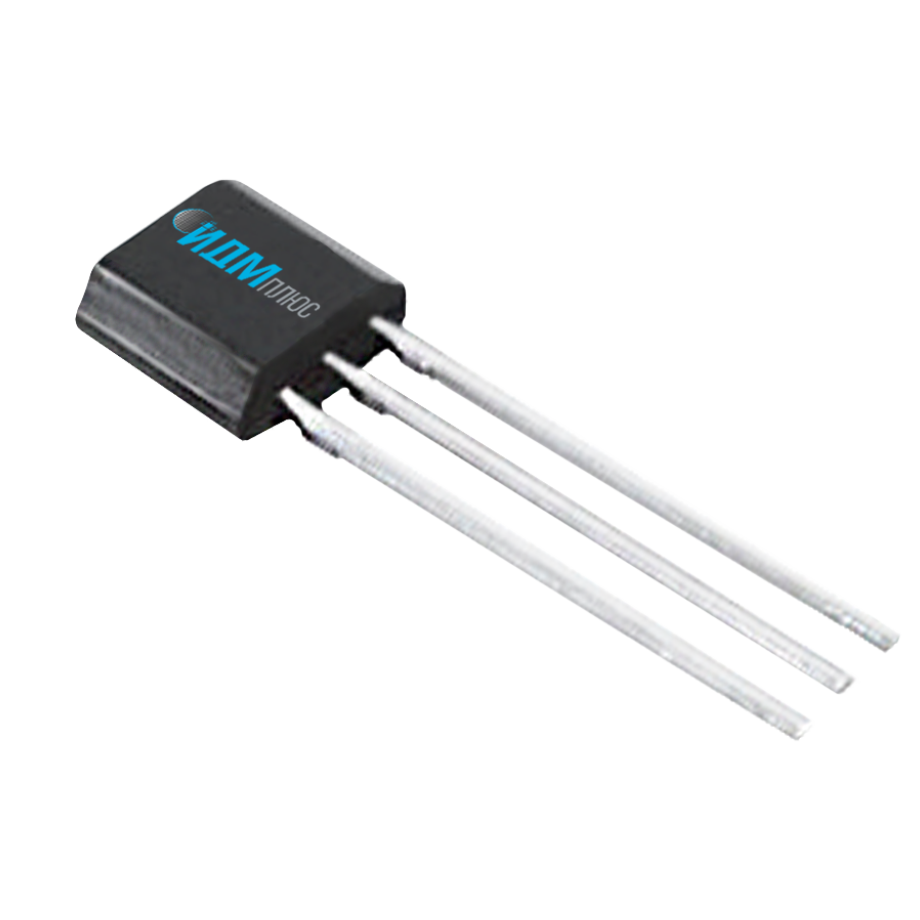

Микросхема датчика магнитного поля К5331НХ012-01
Микросхема представляет собой интегральную схему, содержащую встроенные магниточувствительные элементы Холла. Микросхема преобразует величину магнитной индукции в пропорциональное выходное напряжение. Микросхема содержит ратиометрический выход типа Rail to Rail.
Характеристики
Тип
Микросхема
UCC, В
3.0 – 5.5
ICC не более, мА
9
Максимальная частота преобразования, кГц
17
Корпус
TO-92S
ТУ
ДМШК.431328.009ТУ
Аналоговый выход
Ратиометрический
Датчик температуры
нет
Температурный диапазон, °С
-60...+85
Поддерживаемые интерфейсы
Аналоговый ратиометрический
Функциональные аналоги
SS49 (Honeywell)
SS495 (Honeywell)
A1324 (Allegro LCC)
SS495 (Honeywell)
A1324 (Allegro LCC)
Диапазон измеряемых полей (напряжение питания 5В)
±146 мТл
Диапазон измеряемых полей (напряжение питания 3В)
±135 мТл
Код товара: К5331НХ012-01
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Датчики линейного перемещения
Датчики углового перемещения
Устройства управления типа «джойстик»
Ключевые особенности
• Напряжение питания 3.0 – 5.5 В
• Диапазон измеряемых полей ±146 мТл (напряжение питания 5В)
• Диапазон измеряемых полей ±135 мТл (напряжение питания 3.3В)
• Ратиометрический выход
• Интегральные элементы Холла
• Низкий температурный дрейф
• Пластиковый корпус
Микросхема представляет собой интегральную схему, содержащую встроенные магниточувствительные элементы Холла. Микросхема преобразует величину магнитной индукции в пропорциональное выходное напряжение. Микросхема содержит ратиометрический выход типа Rail to Rail.
- Датчики линейного перемещения
Датчики углового перемещения
Устройства управления типа «джойстик»
• Напряжение питания 3.0 – 5.5 В
• Диапазон измеряемых полей ±146 мТл (напряжение питания 5В)
• Диапазон измеряемых полей ±135 мТл (напряжение питания 3.3В)
• Ратиометрический выход
• Интегральные элементы Холла
• Низкий температурный дрейф
• Пластиковый корпус
• Диапазон измеряемых полей ±146 мТл (напряжение питания 5В)
• Диапазон измеряемых полей ±135 мТл (напряжение питания 3.3В)
• Ратиометрический выход
• Интегральные элементы Холла
• Низкий температурный дрейф
• Пластиковый корпус
