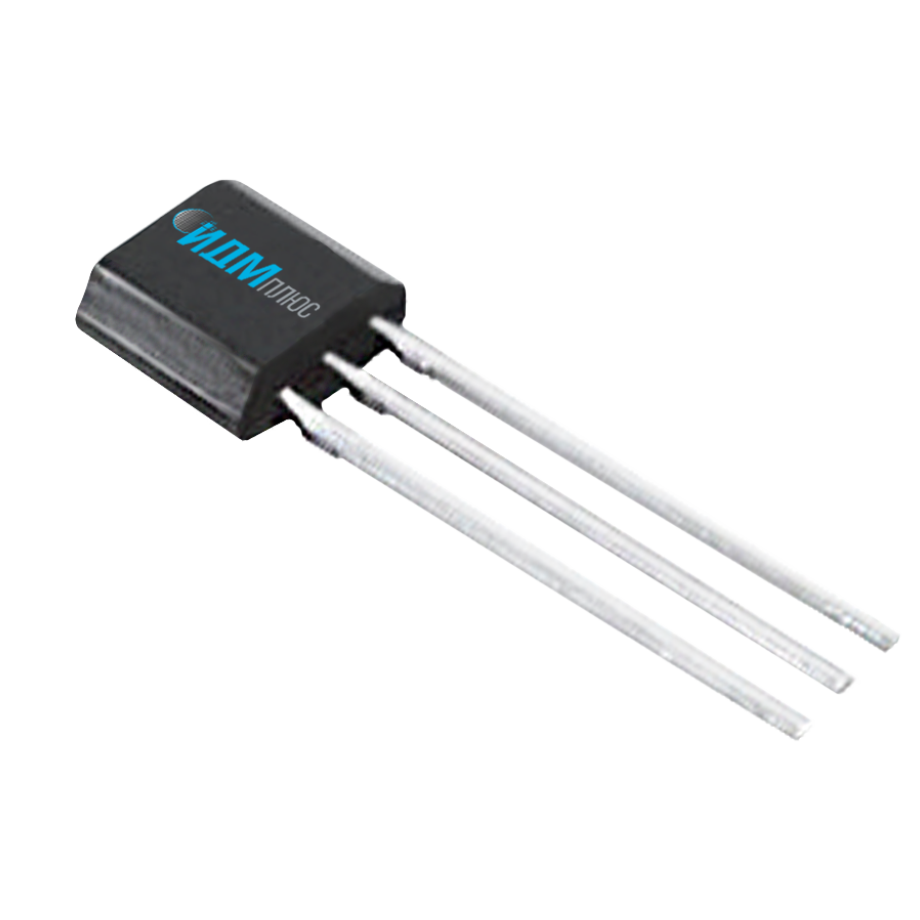

Микросхема датчика магнитного поля К5331НХ011
Микросхема представляет с собой преобразователь магнитного поля в электрический сигнал.
Микросхема преобразователя измеряет величину магнитной индукции элементами Холла и осуществляет преобразование величины магнитной индукции в линейное выходное напряжение.
Характеристики
Тип
Микросхема
UCC, В
5,0 ± 0,5
ICC не более, мА
9
Максимальная частота преобразования, кГц
17
Корпус
КТ-26В
ТУ
АДКБ.431320.319ТУ
Аналоговый выход
Ратиометрический
Датчик температуры
нет
Температурный диапазон, °С
-60…+125
Диапазон измеряемых токов, А
± 300 (при измерении поля в зазоре магнитопровода)
Поддерживаемые интерфейсы
Аналоговый ратиометрический
Диапазон индукции магнитного поля, мТ
±75
Функциональные аналоги
SS49 (Honeywell)
SS495 (Honeywell)
A1324 (Allegro LCC)
SS495 (Honeywell)
A1324 (Allegro LCC)
Файл ДАТАШИТ
K5331HX011.pdf
В наличии
Код товара: К5331НХ011
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- датчики линейного перемещения
датчики углового перемещения
устройства управления типа «джойстик»
Ключевые особенности
измерение индукции магнитного поляизмерение индукции магнитного поля от проводника с током, измерение дистанции до ферромагнитного объекта
измерение углового положения ферромагнитного объекта
PDF-файл
K5331HX011.pdfМикросхема представляет с собой преобразователь магнитного поля в электрический сигнал.
Микросхема преобразователя измеряет величину магнитной индукции элементами Холла и осуществляет преобразование величины магнитной индукции в линейное выходное напряжение.
- датчики линейного перемещения
датчики углового перемещения
устройства управления типа «джойстик»
измерение индукции магнитного поля
измерение индукции магнитного поля от проводника с током, измерение дистанции до ферромагнитного объекта
измерение углового положения ферромагнитного объекта
измерение индукции магнитного поля от проводника с током, измерение дистанции до ферромагнитного объекта
измерение углового положения ферромагнитного объекта
Тип
Микросхема
UCC, В
5,0 ± 0,5
ICC не более, мА
9
Максимальная частота преобразования, кГц
17
Корпус
КТ-26В
ТУ
АДКБ.431320.319ТУ
Аналоговый выход
Ратиометрический
Датчик температуры
нет
Температурный диапазон, °С
-60…+125
Диапазон измеряемых токов, А
± 300 (при измерении поля в зазоре магнитопровода)
Поддерживаемые интерфейсы
Аналоговый ратиометрический
Диапазон индукции магнитного поля, мТ
±75
Функциональные аналоги
SS49 (Honeywell)
SS495 (Honeywell)
A1324 (Allegro LCC)
SS495 (Honeywell)
A1324 (Allegro LCC)
Файл ДАТАШИТ
K5331HX011.pdf
