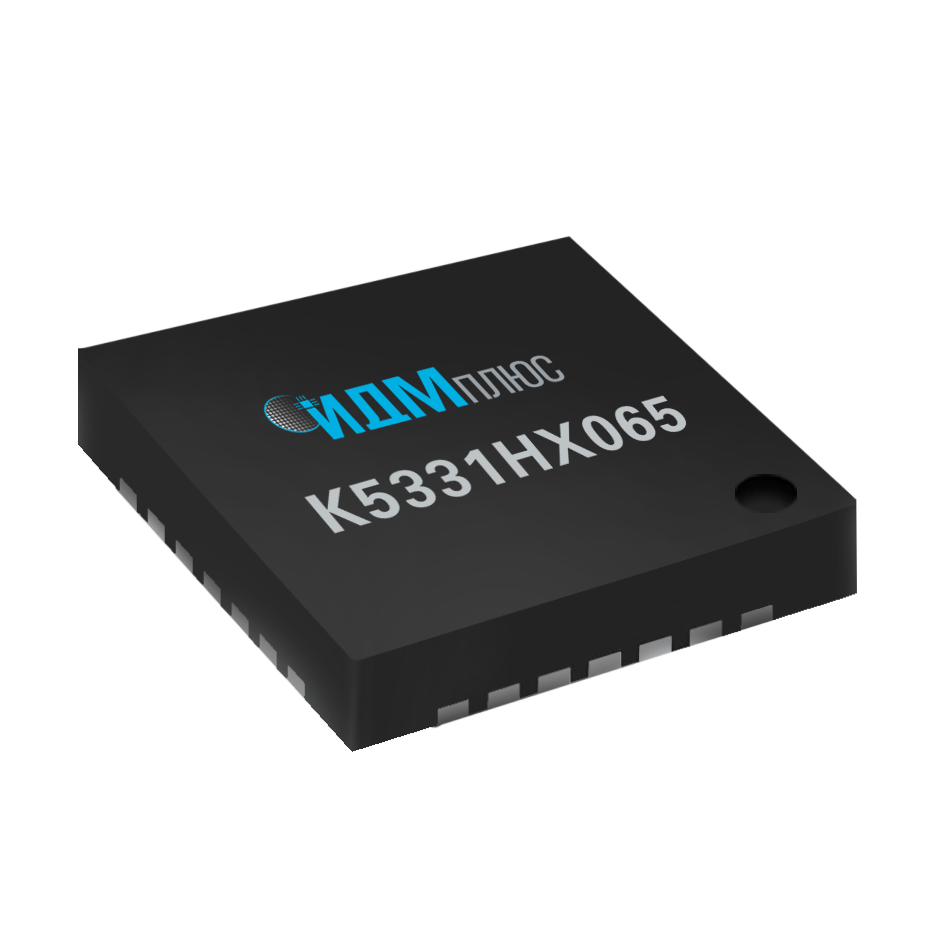

Микросхема абсолютного On-Axis магнитного энкодера положения К5331НХ065

Микросхема представляет собой магнитный энкодер абсолютного положения, включающий в себя сенсорную систему на основе элементов Холла, следящий преобразователь угол-код цифровой обработки и схемы интерфейса.

Микросхема обеспечивает преобразование поля диаметрально намагниченного вращающегося магнита в абсолютный код углового положения.

Характеристики
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Микросхема
Размер корпуса (ДхШхВ), мм
5x5x0.7
UCC, В
3,3 ± 0,3
ICC не более, мА
30
Разрешение, бит
10-14
Корпус
QFN-5x5-28
ТУ
АДКБ.431320.349ТУ
Выход UVW
нет
Выход сигнала ошибки
есть
Разрешение инкрементального интерфейса (периода квадратур на оборот)
4096
Время включения, мс
2,5
Канал калибровки
аналоговый выход рассогласования
Аналоговый выход
нет
Выход ШИМ
нет
Многооборотный интерфейс
нет
Датчик температуры
есть
Температурный диапазон, °С
-60…+125
Хранение настроек
Внешняя I2C EEPROM
Интерфейс программирования
SPI/UART
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Поддерживаемые интерфейсы
SPI/SSI

Инкрементальный интерфейс A/B/Z и STEP/DIR

Синусно-косинусный дифференциальный

Однопроводный UART
Диапазон индукции магнитного поля, мТ
20-80
Ошибка преобразования
±0,35°
Скорость вращения, об/мин
30000
Функциональные аналоги
iC-MH

AS5145

AM8192

К1382НМ025
В наличии
Код товара: К5331НХ065
Микросхема абсолютного On-Axis магнитного энкодера положения К5331НХ065
Характеристики
Описание
Область применения
Ключевые особенности
