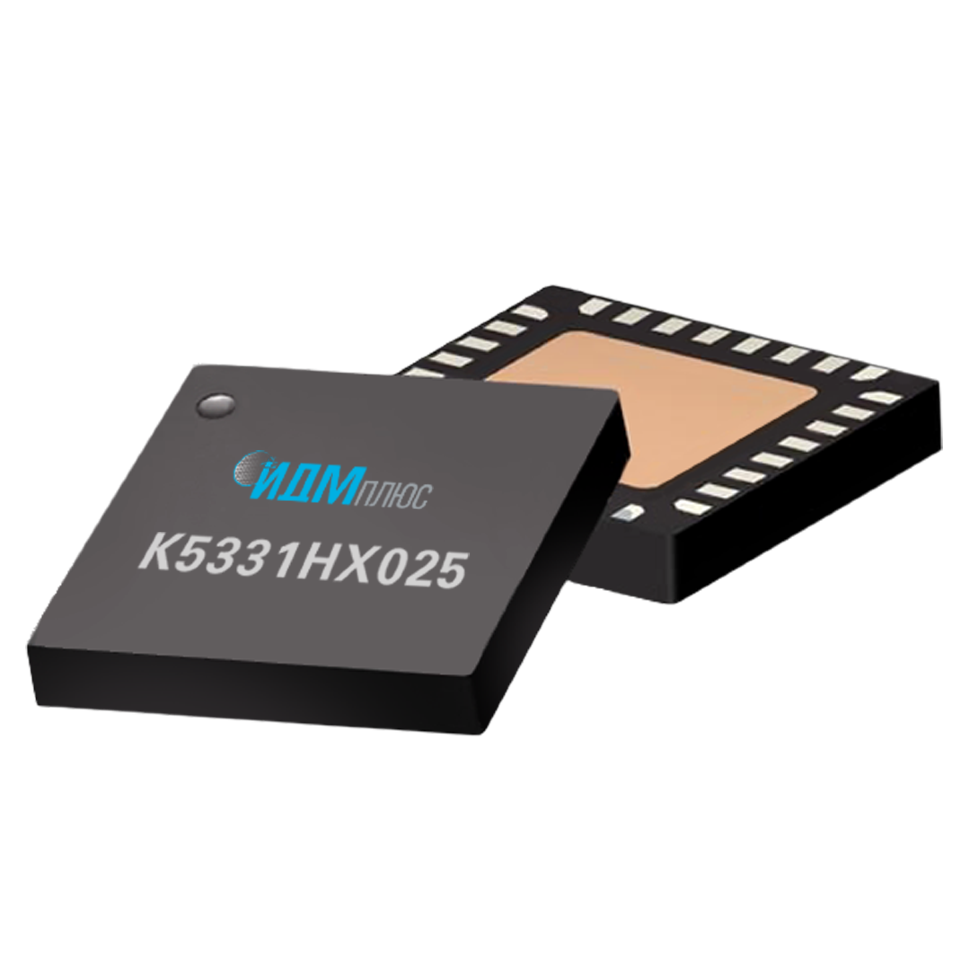

Микросхема абсолютного On-Axis магнитного энкодера положения К5331НХ025
Микросхема представляет собой магнитный энкодер абсолютного положения, включающий в себя сенсорную систему на основе элементов Холла, следящий преобразователь угол-код цифровой обработки и схемы интерфейса.
Микросхема обеспечивает преобразование поля диаметрально намагниченного вращающегося магнита в абсолютный код углового положения.
Характеристики
Тип
Микросхема
Размер корпуса (ДхШхВ), мм
5x5x0.7
UCC, В
5,0 ± 0,5
ICC не более, мА
33
Разрешение, бит
10-14
Корпус
QFN-5x5-28
ТУ
АДКБ.431320.321ТУ
Выход UVW
1-15 полюсов
Выход сигнала ошибки
есть
Разрешение инкрементального интерфейса (периода квадратур на оборот)
4096
Время включения, мс
2,5
Канал калибровки
аналоговый выход рассогласования
Аналоговый выход
ратиометрический 0,04-0,96*Ucc с настраиваемыми границами; с настраиваемыми диагностическими уровнями; с возможностью программирования в системе через OWI
Выход ШИМ
программируемая несущая частота 1953-250000 Гц, программируемое разрешение 5-12 бит, диагностические диапазоны
Многооборотный интерфейс
счетчик оборотов
установка начального значения по внешнему датчику SSI/Грей
установка начального значения по внешнему датчику SSI/Грей
Датчик температуры
есть
Температурный диапазон, °С
-60…+125
Хранение настроек
Внешняя I2C EEPROM
Интерфейс программирования
SPI/OWI
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Поддерживаемые интерфейсы
SPI/SSI
Инкрементальный интерфейс A/B/Z и STEP/DIR
Однопроводный OWI совмещенный с аналоговым выходом
Трехфазный UVW выход с программируемым количеством полюсов (эмуляция датчиков Холла)
Выход ШИМ с программируемой несущей частотой и диагностическими уровнями
Ратиометрический аналоговый выход с диагностическими уровнями
Синусно-косинусный дифференциальный выход
Инкрементальный интерфейс A/B/Z и STEP/DIR
Однопроводный OWI совмещенный с аналоговым выходом
Трехфазный UVW выход с программируемым количеством полюсов (эмуляция датчиков Холла)
Выход ШИМ с программируемой несущей частотой и диагностическими уровнями
Ратиометрический аналоговый выход с диагностическими уровнями
Синусно-косинусный дифференциальный выход
Диапазон индукции магнитного поля, мТ
20-80
Ошибка преобразования
±0,35°
Скорость вращения, об/мин
30000
Функциональные аналоги
iC-MH
AS5145
AM8192
К1382НМ025
MLX90360
AS5145
AM8192
К1382НМ025
MLX90360
Файл ДАТАШИТ
K5331HX025.pdf
В наличии
Код товара: К5331НХ025
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- датчик положения ротора электродвигателей (вентильных, шаговых и т.д.)
малогабаритные энкодеры углового положения общепромышленного назначения
замена потенциометров
малогабаритные датчики углового положения различного назначения
Ключевые особенности
однокристальное решение требует минимум навесных компонентоввысокое разрешение преобразования
встроенная система автоматической регулировки усиления
высокое быстродействие
компактный корпус
широкий набор интерфейсов
PDF-файл
K5331HX025.pdfМикросхема представляет собой магнитный энкодер абсолютного положения, включающий в себя сенсорную систему на основе элементов Холла, следящий преобразователь угол-код цифровой обработки и схемы интерфейса.
Микросхема обеспечивает преобразование поля диаметрально намагниченного вращающегося магнита в абсолютный код углового положения.
- датчик положения ротора электродвигателей (вентильных, шаговых и т.д.)
малогабаритные энкодеры углового положения общепромышленного назначения
замена потенциометров
малогабаритные датчики углового положения различного назначения
однокристальное решение требует минимум навесных компонентов
высокое разрешение преобразования
встроенная система автоматической регулировки усиления
высокое быстродействие
компактный корпус
широкий набор интерфейсов
высокое разрешение преобразования
встроенная система автоматической регулировки усиления
высокое быстродействие
компактный корпус
широкий набор интерфейсов
