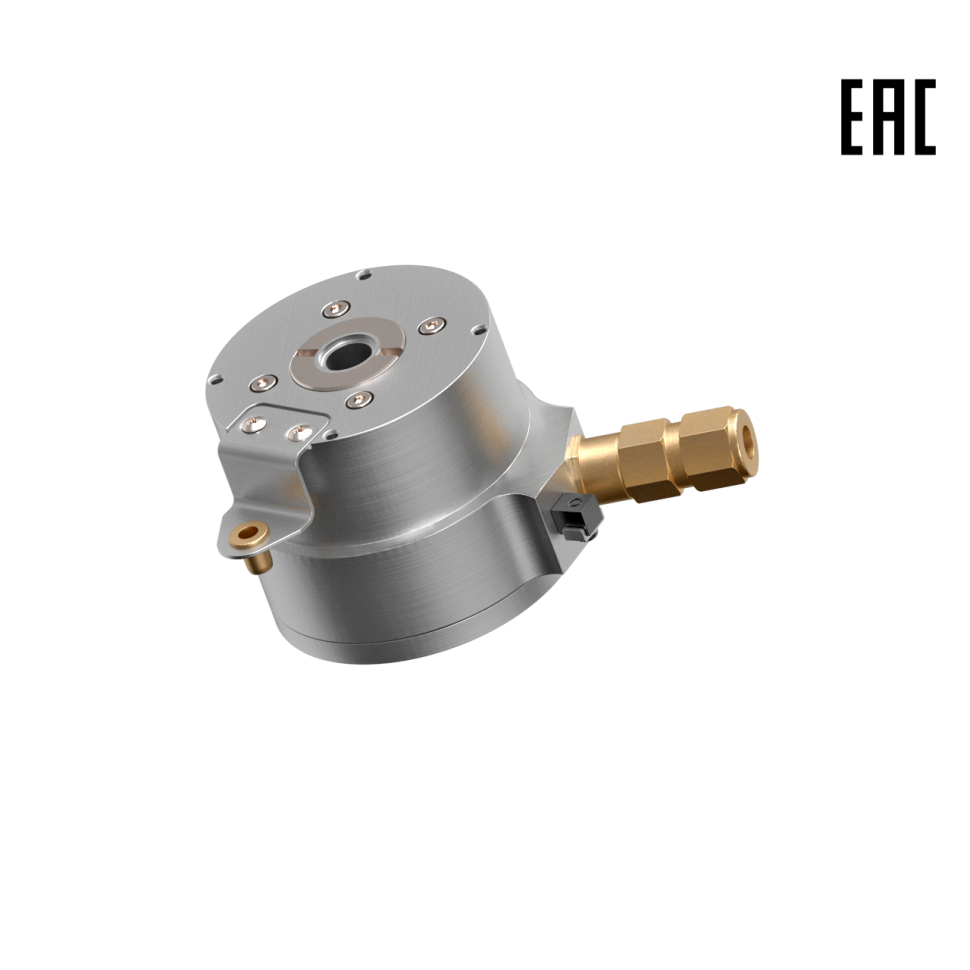

Индуктивный датчик положения ИДП16И-ЕХ

Датчик выполняет преобразование вращения вала в цифровой сигнал в инкрементальном (приращение) формате.

Принцип работы – индукционный: различное поглощение электромагнитной энергии мишенью за счет вихревых токов в зависимости от относительного положения мишени и приемных катушек специальной конфигурации.

Назначение датчика — определение угла поворота ротора (вала) с программируемым разрешением до 16 бит.

ИДП16И-ЕХ – энкодер с глухим отверстием под вал Ø16 мм, является аналогом взрывозащищенного датчика Leine&Linde XHI part number “841 1218506-01”.

Характеристики
Тип датчиков положения
Инкрементальные
Файл каталог PDF
IDM-PLUS catalog 2024 - issue No.10 - web.pdf
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
внешний Ø 107, вал Ø 16, высота корпуса 95
Диапазон измеряемого угла, °
0-360
Разрешение, бит
до 16 бит (16384 импульса на оборот)
ТУ
ДМШК.401269.028ТУ
Температурный диапазон, °С
-40...+70
Поддерживаемые интерфейсы
A/B/Z HTL (до 40 мА)
Ошибка преобразования
до ±0.1°
Функциональные аналоги
Leine&Linde Ex 841
Напряжение питания, В
9-30
Длина кабеля, м
350 (на частоте 100 кГц)
Количество отсчетов на оборот
программируемое до 65536
Взрывозащищенное исполнение ATEX
EX II 2G Ex db IIC T5, EX II 2D Ex tb IIIC T100 °C, IECEx: Ex db IIC T5, Ex tb IIIC T100 °C
Максимально допустимая скорость вращения, об/мин
4200
Конструктив
глухой полый вал
В наличии
Код товара: ИДП16И-ЕХ
Индуктивный датчик положения ИДП16И-ЕХ
Характеристики
Описание
Область применения
Ключевые особенности
Оставить заявку
Область применения
       Область применения датчика включает оборудование для добычи нефти и газа, промышленное оборудование нефтепереработки, широкий класс оборудования для химической промышленности, для транспортировки продуктов нефтехимии и химической промышленности и т.п.

       Датчик может использоваться в установках, к которым предъявляются требования взрывобезопасности класса: взрывобезопасная оболочка группы II (все кроме шахтного оборудования), подкатегории IIC (с низкой энергией поджига, типа водород, ацетилен).

       Датчик может использоваться в установках и оборудовании, к которым предъявляются требования взрывобезопасности класса категории IIB (энергия поджига 60-180 мкДж: этилен, этиловый спирт, сероводород, тетрогидрофуран, различные эфиры и т. п.)

       Датчик может использоваться в установках и оборудовании, к которым предъявляются требования взрывобезопасности класса категории IIA (энергия поджига более 180 мкДж: аммиак, ацетон, бензол, бутан, дихлорэтан, метанол, керосин).
Ключевые особенности
   Взрывозащита вида «взрывонепроницаемая оболочка», классы EX II 2G Ex db IIC T5, EX II 2D Ex tb IIIC T100 °C, IECEx: Ex db IIC T5, Ex tb IIIC T100 °

   Работа в тяжелых условиях эксплуатации
