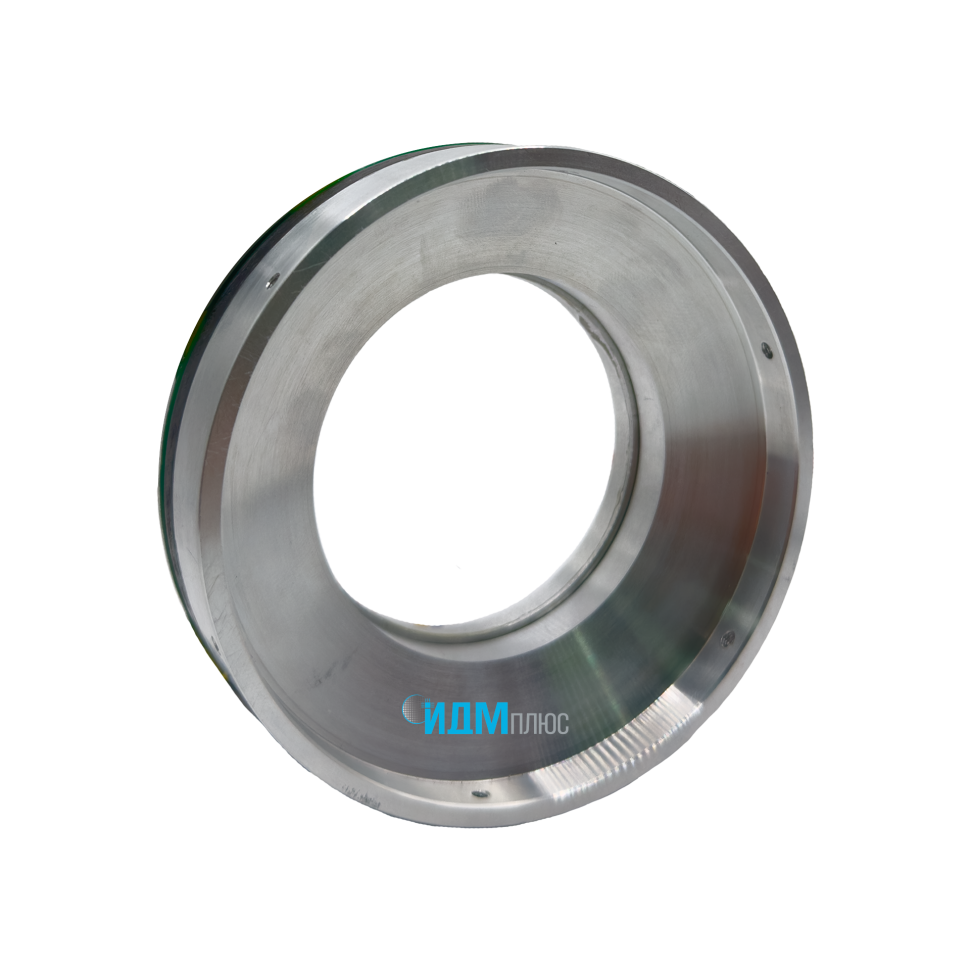

Индуктивный датчик положения ИДП-100С
Датчик предназначен для определения углового положения ротора. Особенность датчика — компактные размеры и наличие большого количества точек крепления, обеспечивающее работу в условиях повышенных механических нагрузок (линейные ускорения, ударные нагрузки).
Характеристики
Тип датчиков положения
Абсолютные
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
внешний Ø 105, внутренний Ø 50, глубина 27
Диапазон измеряемого угла, °
0-360
Разрешение, бит
17
ТУ
ДМШК.401269.041ТУ
Поддерживаемые интерфейсы
SSI RS-422 / RS-485
Ошибка преобразования
±0,08 (без калибровки в составе системы)
Время инициализации, мс, не более
1200
Напряжение питания, В
4,5-5,5
Ток потребления, мА
200
Максимальная частота интерфейса SSI, МГц
2
В наличии
Код товара: ИДП-100С
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Приводы специального назначения
Ключевые особенности
Глубина датчика всего 26 мм (включая статор и ротор)Компактные размеры и наличие большого количества точек крепления
Обеспечивающее работу в условиях повышенных механических нагрузок (линейные ускорения, ударные нагрузки)
Датчик предназначен для определения углового положения ротора. Особенность датчика — компактные размеры и наличие большого количества точек крепления, обеспечивающее работу в условиях повышенных механических нагрузок (линейные ускорения, ударные нагрузки).
- Приводы специального назначения
Глубина датчика всего 26 мм (включая статор и ротор)
Компактные размеры и наличие большого количества точек крепления
Обеспечивающее работу в условиях повышенных механических нагрузок (линейные ускорения, ударные нагрузки)
Компактные размеры и наличие большого количества точек крепления
Обеспечивающее работу в условиях повышенных механических нагрузок (линейные ускорения, ударные нагрузки)
