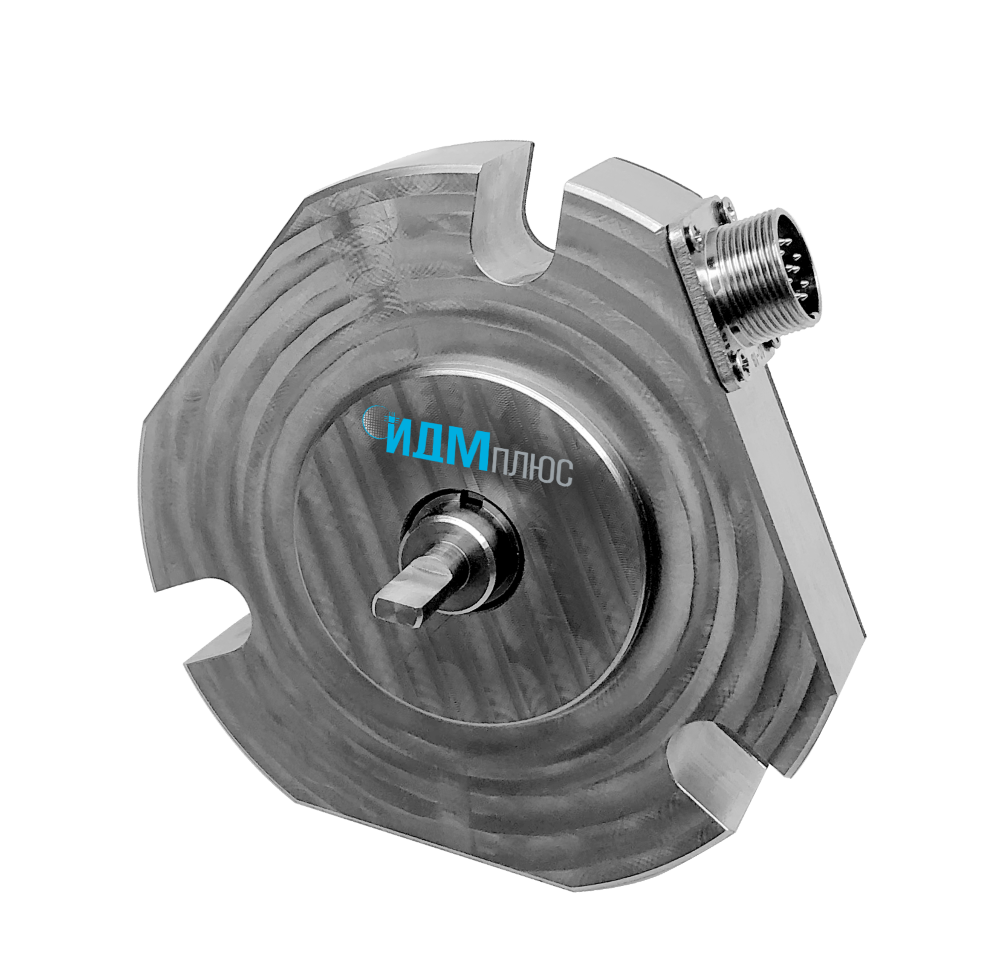

Интеллектуальный датчик магнитный ИДМ50
Энкодер ИДМ50 является магнитным инкрементальным датчиком углового перемещения, предназначенным для использования в жестких условиях эксплуатации. Компактные габариты и возможность установки на валы различных диаметров позволяет легко интегрировать датчик углового перемещения ИДМ50 в существующие и вновь разрабатываемые системы.
Характеристики
Тип датчиков положения
Инкрементальные
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
90х89,8x20
Диаметр корпуса, мм
90
Диаметр вала, мм
Полый вал – от 3 до 8 мм; Торцевой вал – от 3 до 12 мм
UCC, В
5
ICC не более, мА
40
Диапазон измеряемого угла, °
0-360
ТУ
ДМШК.401269.013ТУ
Температурный диапазон, °С
-50...+60
Поддерживаемые интерфейсы
Инкрементальный (дифф. RS-422)
Скорость вращения, об/мин
2000
Функциональные аналоги
ЛИР-276А, ЛИР-376А
Разрешение
64 отсчетов
В наличии
Код товара: ИДМ50
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики и слежения
Ключевые особенности
устройство преобразует величину изменения магнитного поля в инкрементальный выходной код с разрешением 64 отсчёта во всем диапазоне от 0° до 360°выходной сигнал имеет физические уровни, соответствующие стандарту RS-422
PDF-файл
IDM50.pdfЭнкодер ИДМ50 является магнитным инкрементальным датчиком углового перемещения, предназначенным для использования в жестких условиях эксплуатации. Компактные габариты и возможность установки на валы различных диаметров позволяет легко интегрировать датчик углового перемещения ИДМ50 в существующие и вновь разрабатываемые системы.
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики и слежения
устройство преобразует величину изменения магнитного поля в инкрементальный выходной код с разрешением 64 отсчёта во всем диапазоне от 0° до 360°
выходной сигнал имеет физические уровни, соответствующие стандарту RS-422
выходной сигнал имеет физические уровни, соответствующие стандарту RS-422
Тип датчиков положения
Инкрементальные
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
90х89,8x20
Диаметр корпуса, мм
90
Диаметр вала, мм
Полый вал – от 3 до 8 мм; Торцевой вал – от 3 до 12 мм
UCC, В
5
ICC не более, мА
40
Диапазон измеряемого угла, °
0-360
ТУ
ДМШК.401269.013ТУ
Температурный диапазон, °С
-50...+60
Поддерживаемые интерфейсы
Инкрементальный (дифф. RS-422)
Скорость вращения, об/мин
2000
Функциональные аналоги
ЛИР-276А, ЛИР-376А
Разрешение
64 отсчетов
