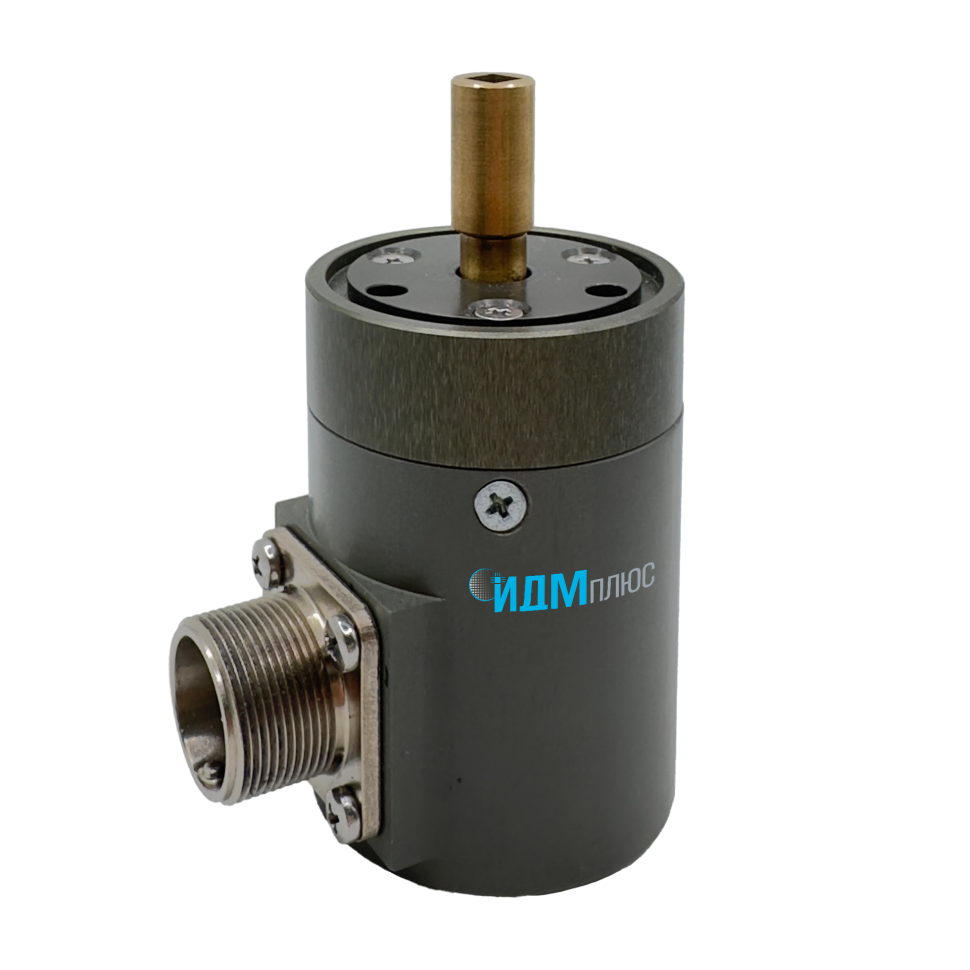

Интеллектуальный датчик магнитный ИДМ45МБ
Интеллектуальный датчик магнитный ИДМ 45МВ (далее — энкодер) с TIA/EIA-RS-485-A, протокол Modbus-RTU, предназначенный для автоматического управления объектами.
Характеристики
Тип датчиков положения
Абсолютные
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчик углового положения
Диаметр корпуса, мм
45
Диаметр вала, мм
8
□ 5х5
□ 5х5
Длина кабеля, мм / Разъем
2РМГ18Б7Ш1Е2
UCC, В
7-30
ICC не более, мА
50
Диапазон измеряемого угла, °
0-360
Разрешение, бит
12
Корпус
Корпус 60,5х65,вал Ø8х20,5
ТУ
ДМШК.401269.023ТУ
Температурный диапазон, °С
-40…+85
Поддерживаемые интерфейсы
TIA/EIA-RS-485-A
Протокол Modbus-RTU
Протокол Modbus-RTU
Функциональные аналоги
Энкодер ЛИР-МА142
ЛИР158Г
ЛИР158Г
Абсолютная погрешность измерений во всем диапазоне измерений, не более
±0,5°
Максимальная частота вращения без потери кода, об/мин, не более
8000
В наличии
Код товара: ИДМ45МБ
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики, слежения
Ключевые особенности
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейсаособое внимание уделено защите электронники от воздействия влаги и помех по цепи питания
ИДМ45МВ является высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
традиционный дизайн позволяет легко ингегрировать датчик углового углового положения ИДМ45МВ в существующие и вновь разрабатываемые системы
энкодер ИДМ45МВ работает в slave режиме
чтение данных производиться с помощью функции 0х04 протокола Modbus-RTU, а запись данных в регистры производиться с помощью функции 0х06 протокола Modbus-RTU
PDF-файл
IDM45MV.pdfИнтеллектуальный датчик магнитный ИДМ 45МВ (далее — энкодер) с TIA/EIA-RS-485-A, протокол Modbus-RTU, предназначенный для автоматического управления объектами.
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики, слежения
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейса
особое внимание уделено защите электронники от воздействия влаги и помех по цепи питания
ИДМ45МВ является высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
традиционный дизайн позволяет легко ингегрировать датчик углового углового положения ИДМ45МВ в существующие и вновь разрабатываемые системы
энкодер ИДМ45МВ работает в slave режиме
чтение данных производиться с помощью функции 0х04 протокола Modbus-RTU, а запись данных в регистры производиться с помощью функции 0х06 протокола Modbus-RTU
особое внимание уделено защите электронники от воздействия влаги и помех по цепи питания
ИДМ45МВ является высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
традиционный дизайн позволяет легко ингегрировать датчик углового углового положения ИДМ45МВ в существующие и вновь разрабатываемые системы
энкодер ИДМ45МВ работает в slave режиме
чтение данных производиться с помощью функции 0х04 протокола Modbus-RTU, а запись данных в регистры производиться с помощью функции 0х06 протокола Modbus-RTU
