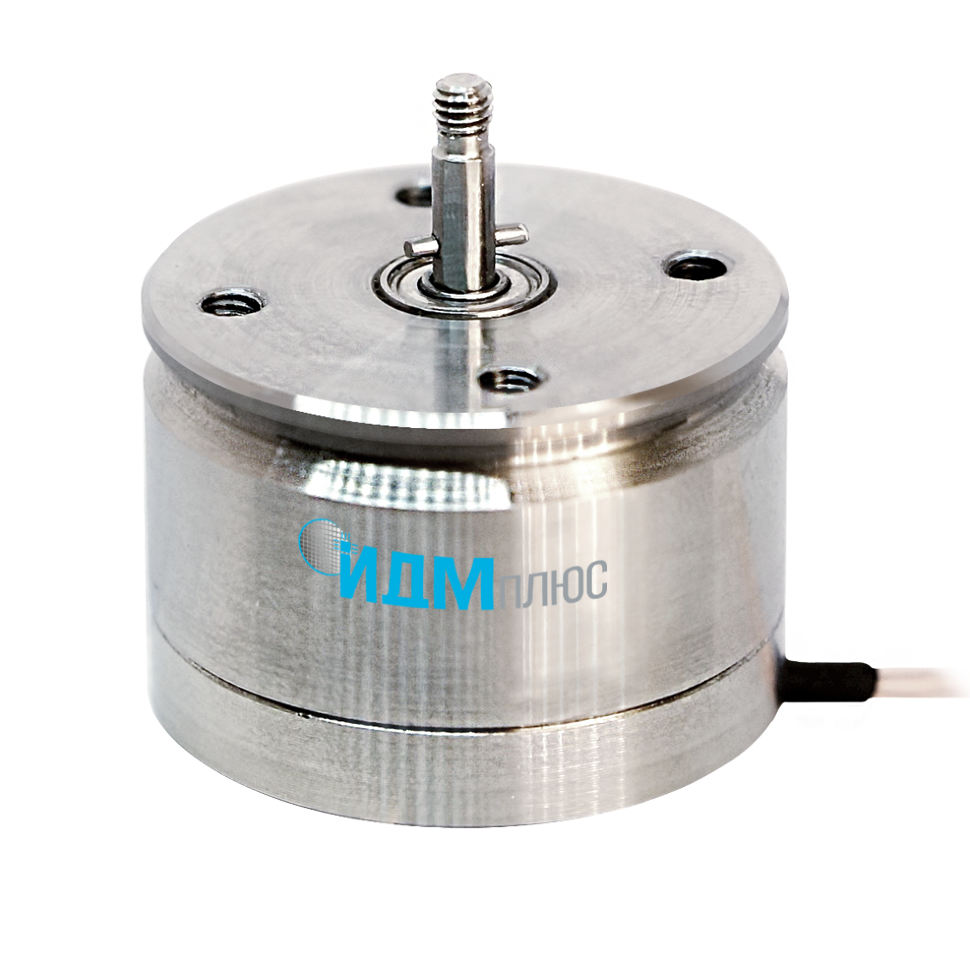

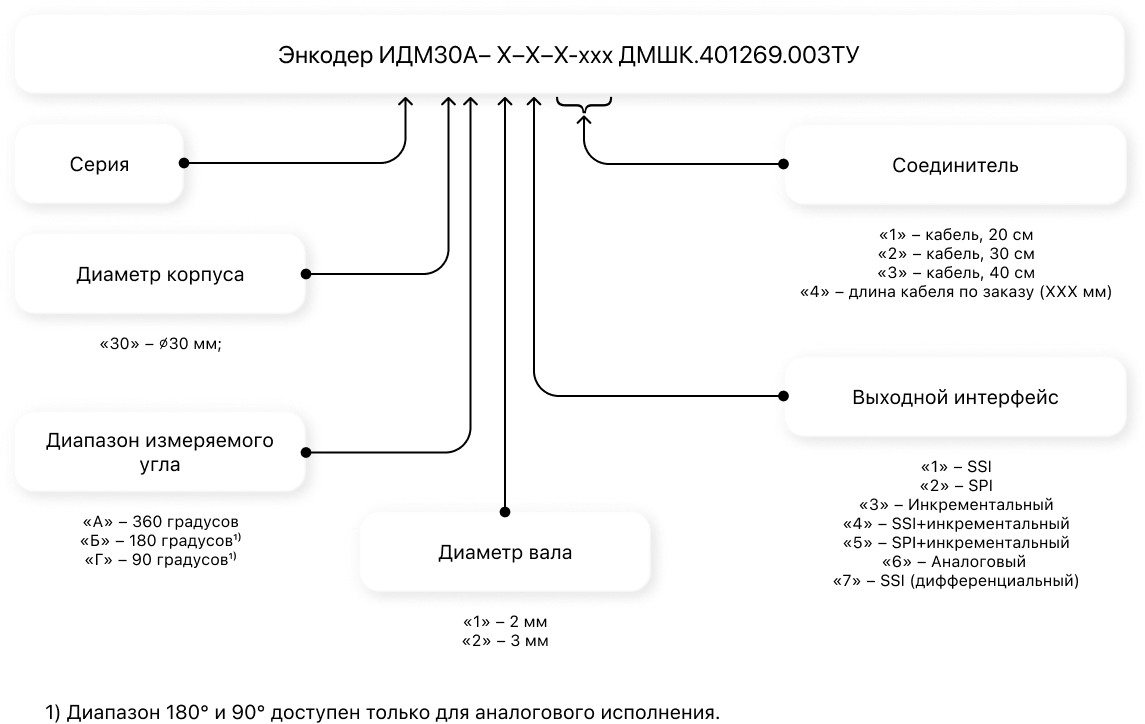

Интеллектуальный датчик магнитный ИДМ 30
Интеллектуальный датчик магнитный ИДМ 30 (далее — энкодер) с SSI, SPI, инкрементальным и аналоговым интерфейсом, предназначенный для автоматического управления объектами.
Характеристики
Тип датчиков положения
Инкрементальные
Абсолютные
Абсолютные
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчик углового положения
Диаметр корпуса, мм
30
Диаметр вала, мм
2
3
3
Длина кабеля, мм / Разъем
200
300
400
300
400
Длина кабеля по заказу
да
UCC, В
5,0 ± 0,5
ICC не более, мА
40
Диапазон измеряемого угла, °
0-360
Разрешение, бит
12 (SSi/SPI)
Корпус
Ø30х21,вал Ø2х10,2
Ø30х21,вал Ø3х10,2
Ø30х21,вал Ø3х10,2
ТУ
ДМШК.401269.003ТУ
Температурный диапазон, °С
-40…+105
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Поддерживаемые интерфейсы
SPI
Аналоговый
SSI (дифференциальный)
SSI
Инкрементальный
SSI + инкрементальный
SPI + инкрементальный
Аналоговый
SSI (дифференциальный)
SSI
Инкрементальный
SSI + инкрементальный
SPI + инкрементальный
Функциональные аналоги
Резистор СП4-8
ПТП11
ПТП51
энкодер ЛИР-128А
ЛИР134А
ПТП11
ПТП51
энкодер ЛИР-128А
ЛИР134А
Время инициализации, с, не более
1
Абсолютная погрешность измерений во всем диапазоне измерений, не более
±0,4° (±1° для аналогового выхода)
Диапазон измерения
0°- 360°
Частота тактового сигнала, МГц, не более
2 (SSi/SPI)
Размах выходного сигнала, В
от 0 до UCC-0,05 (для аналогового выхода)
Максимальная частота вращения без потери кода, об/мин, не более
8000
В наличии
Код товара: ИДМ30
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики и слежения
Ключевые особенности
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейсаИДМ30 является компактным,высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
традиционный дизайн (габаритные размеры совпадают с размерами резистора СП4-8) позволяет легко ингегрировать датчик углового положения ИДМ30 в существующие и вновь разрабатываемые системы
PDF-файл
Technical data sheet IDM30.pdfИнтеллектуальный датчик магнитный ИДМ 30 (далее — энкодер) с SSI, SPI, инкрементальным и аналоговым интерфейсом, предназначенный для автоматического управления объектами.
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики и слежения
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейса
ИДМ30 является компактным,высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
традиционный дизайн (габаритные размеры совпадают с размерами резистора СП4-8) позволяет легко ингегрировать датчик углового положения ИДМ30 в существующие и вновь разрабатываемые системы
ИДМ30 является компактным,высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
традиционный дизайн (габаритные размеры совпадают с размерами резистора СП4-8) позволяет легко ингегрировать датчик углового положения ИДМ30 в существующие и вновь разрабатываемые системы
