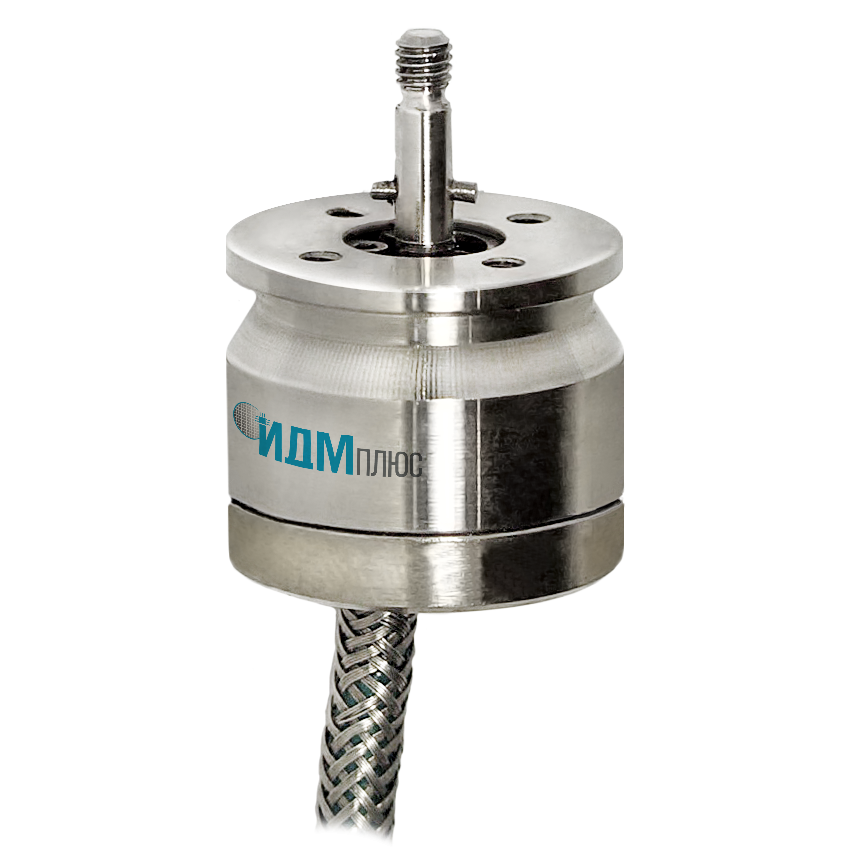

Интеллектуальный датчик магнитный ИДМ 20
Интеллектуальный датчик магнитный ИДМ 20 (далее — энкодер) с SSI, SPI, инкрементальным и аналоговым интерфейсом, предназначенный для автоматического управления объектами.
Характеристики
Тип датчиков положения
Инкрементальные
Абсолютные
Абсолютные
Тип
Датчик углового положения
Диаметр корпуса, мм
20
Диаметр вала, мм
2
3
3
Длина кабеля, мм / Разъем
200
300
400
300
400
Длина кабеля по заказу
да
UCC, В
5,0 ± 0,5
ICC не более, мА
40
Разрешение, бит
12 (SSi/SPI)
Корпус
Ø20х16, вал Ø2х10,2
Ø20х16, вал Ø3х10,2
Ø20х16, вал Ø3х10,2
ТУ
ДМШК.401269.005ТУ
Температурный диапазон, °С
-40…+105
Поддерживаемые интерфейсы
SPI
Аналоговый
SSI (дифференциальный)
SSI
Инкрементальный
SSI + инкрементальный
SPI + инкрементальный
Аналоговый
SSI (дифференциальный)
SSI
Инкрементальный
SSI + инкрементальный
SPI + инкрементальный
Функциональные аналоги
Резистор СП5-21
энкодер ЛИР-120
ЛИР119А
энкодер ЛИР-120
ЛИР119А
Время инициализации, с, не более
1
Абсолютная погрешность измерений во всем диапазоне измерений, не более
±0,4° (±1° для аналогового выхода)
Диапазон измерения
0°- 360°
Частота тактового сигнала, МГц, не более
2 (SSi/SPI)
Размах выходного сигнала, В
от 0 до UCC-0,05 (для аналогового выхода)
Максимальная частота вращения без потери кода, об/мин, не более
8000
Файл схемы, для оформления заказа
В наличии
Код товара: ИДМ 20
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
На исполнительных устройствах промышленной автоматики и слежения
Ключевые особенности
ИДМ20 является компактным,высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатацииТрадиционный дизайн (габаритные размеры совпадают с размерами резистора СП5-21) позволяет легко ингегрировать датчик углового положения ИДМ20 в существующие и вновь разрабатываемые системы
Благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейса
PDF-файл
Technical data sheet IDM20.pdf
Интеллектуальный датчик магнитный ИДМ 20 (далее — энкодер) с SSI, SPI, инкрементальным и аналоговым интерфейсом, предназначенный для автоматического управления объектами.
- Повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
На исполнительных устройствах промышленной автоматики и слежения
ИДМ20 является компактным,высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
Традиционный дизайн (габаритные размеры совпадают с размерами резистора СП5-21) позволяет легко ингегрировать датчик углового положения ИДМ20 в существующие и вновь разрабатываемые системы
Благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейса
Традиционный дизайн (габаритные размеры совпадают с размерами резистора СП5-21) позволяет легко ингегрировать датчик углового положения ИДМ20 в существующие и вновь разрабатываемые системы
Благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейса
Тип датчиков положения
Инкрементальные
Абсолютные
Абсолютные
Тип
Датчик углового положения
Диаметр корпуса, мм
20
Диаметр вала, мм
2
3
3
Длина кабеля, мм / Разъем
200
300
400
300
400
Длина кабеля по заказу
да
UCC, В
5,0 ± 0,5
ICC не более, мА
40
Разрешение, бит
12 (SSi/SPI)
Корпус
Ø20х16, вал Ø2х10,2
Ø20х16, вал Ø3х10,2
Ø20х16, вал Ø3х10,2
ТУ
ДМШК.401269.005ТУ
Температурный диапазон, °С
-40…+105
Поддерживаемые интерфейсы
SPI
Аналоговый
SSI (дифференциальный)
SSI
Инкрементальный
SSI + инкрементальный
SPI + инкрементальный
Аналоговый
SSI (дифференциальный)
SSI
Инкрементальный
SSI + инкрементальный
SPI + инкрементальный
Функциональные аналоги
Резистор СП5-21
энкодер ЛИР-120
ЛИР119А
энкодер ЛИР-120
ЛИР119А
Время инициализации, с, не более
1
Абсолютная погрешность измерений во всем диапазоне измерений, не более
±0,4° (±1° для аналогового выхода)
Диапазон измерения
0°- 360°
Частота тактового сигнала, МГц, не более
2 (SSi/SPI)
Размах выходного сигнала, В
от 0 до UCC-0,05 (для аналогового выхода)
Максимальная частота вращения без потери кода, об/мин, не более
8000
Файл схемы, для оформления заказа
