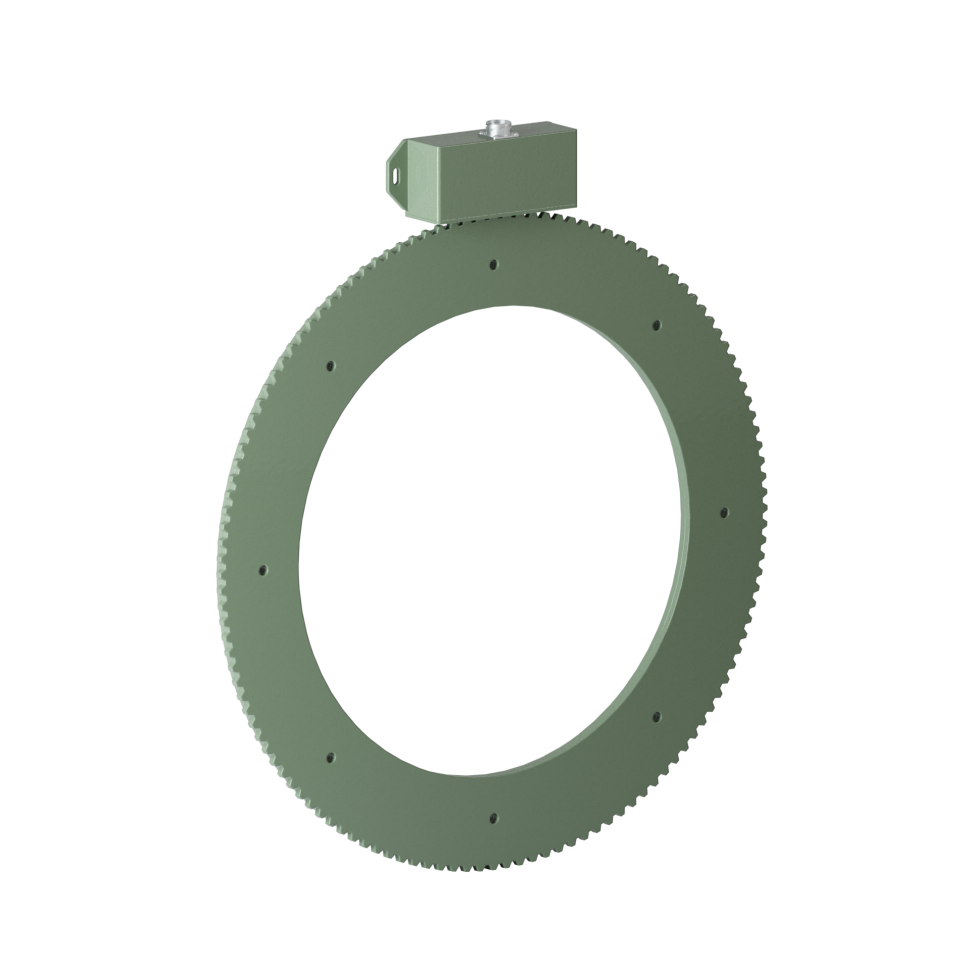

Безредукторная масштабируемая измерительная система БИМС-700-1
Серия измерительных систем БИМС предназначена для определения абсолютного или инкрементального значения углового положения вала, а также линейного перемещения штока подвижной системы. БИМС представляет собой комбинацию из дисков (или линеек) и бесконтактного считывающего блока.
Характеристики
Тип датчиков положения
Инкрементальные
В наличии
Да
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
внешний Ø 700, внутренний Ø 500
Длина кабеля, мм / Разъем
Мр1-10
UCC, В
18-36
Диапазон измеряемого угла, °
0-360
Разрешение, бит
инкрементальный 8192 импульса на оборот
ТУ
ДМШК.418122.020ТУ
Температурный диапазон, °С
-50...+55
Поддерживаемые интерфейсы
A | B | Z комплиментарный
Ошибка преобразования
±0.05 °
Функциональные аналоги
Lenord+Bauer
В наличии
Код товара: БИМС-700-1
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Безредукторные системы прямого измерения положения на валу большого диаметра
Ключевые особенности
Прямое измерение перемещения, без использования редукторов;Возможность работать на больших диаметрах, до 2000 мм
Высокая точность
Возможность работать в жестких условиях эксплуатации, на открытом воздухе, в условиях присутствия воды, пара, нефтехимических загрязнений
Серия измерительных систем БИМС предназначена для определения абсолютного или инкрементального значения углового положения вала, а также линейного перемещения штока подвижной системы. БИМС представляет собой комбинацию из дисков (или линеек) и бесконтактного считывающего блока.
- Безредукторные системы прямого измерения положения на валу большого диаметра
Прямое измерение перемещения, без использования редукторов;
Возможность работать на больших диаметрах, до 2000 мм
Высокая точность
Возможность работать в жестких условиях эксплуатации, на открытом воздухе, в условиях присутствия воды, пара, нефтехимических загрязнений
Возможность работать на больших диаметрах, до 2000 мм
Высокая точность
Возможность работать в жестких условиях эксплуатации, на открытом воздухе, в условиях присутствия воды, пара, нефтехимических загрязнений
Тип датчиков положения
Инкрементальные
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
внешний Ø 700, внутренний Ø 500
Длина кабеля, мм / Разъем
Мр1-10
UCC, В
18-36
Диапазон измеряемого угла, °
0-360
Разрешение, бит
инкрементальный 8192 импульса на оборот
ТУ
ДМШК.418122.020ТУ
Температурный диапазон, °С
-50...+55
Поддерживаемые интерфейсы
A | B | Z комплиментарный
Ошибка преобразования
±0.05 °
Функциональные аналоги
Lenord+Bauer
