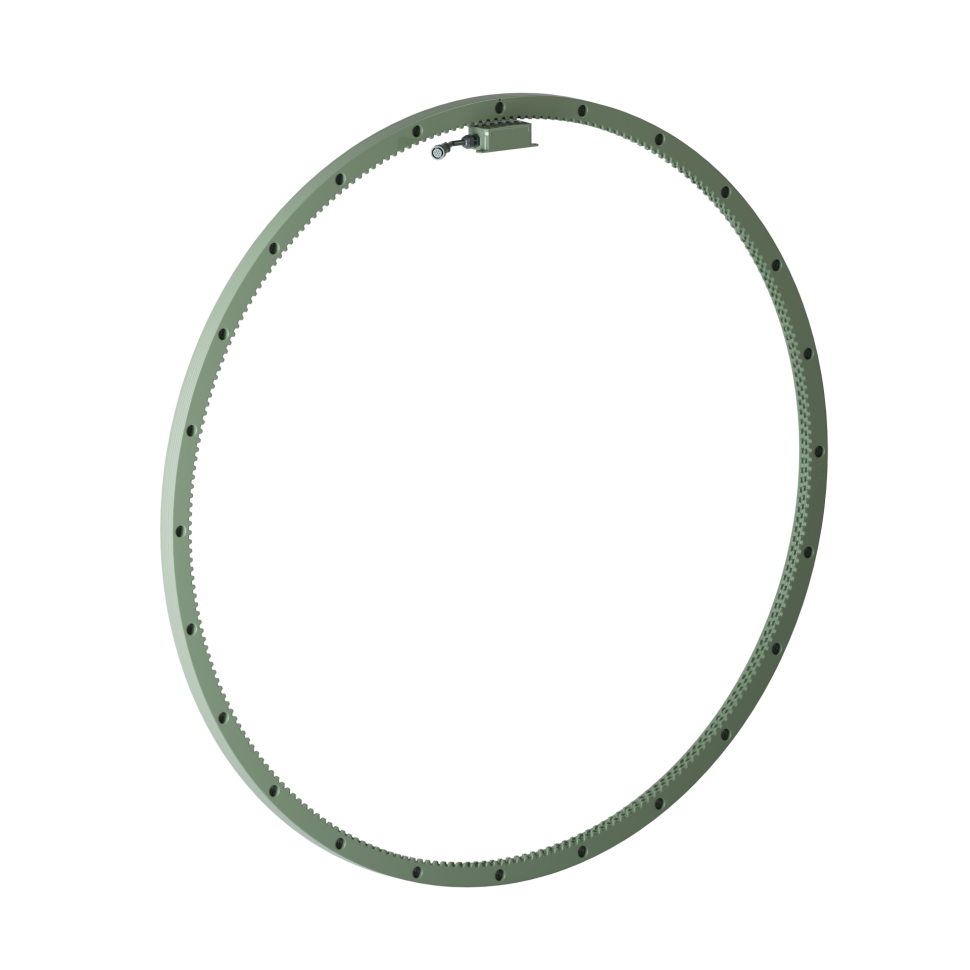

Безредукторная масштабируемая измерительная система БИМС-1400-1
Серия измерительных систем БИМС предназначена для определения абсолютного или инкрементального значения углового положения вала, а также линейного перемещения штока подвижной системы. БИМС представляет собой комбинацию из дисков (или линеек) и бесконтактного считывающего блока.
Характеристики
Тип датчиков положения
Абсолютные
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
внутренний Ø 1400
Длина кабеля, мм / Разъем
Мр1-10
UCC, В
16-30
ICC не более, мА
300
Диапазон измеряемого угла, °
0-360
Разрешение, бит
до 18
ТУ
ДМШК.418122.005ТУ
Температурный диапазон, °С
-60...+85
Максимальная частота интерфейса SPI/SSI, не менее МГц
1
Поддерживаемые интерфейсы
SSI RS-485/оптический
Ошибка преобразования
± 20 "
Функциональные аналоги
Lenord+Bauer
В наличии
Код товара: БИМС-1400-1
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Безредукторные системы прямого измерения положения на валу большого диаметра
Ключевые особенности
Прямое измерение перемещения, без использования редукторов;Возможность работать на больших диаметрах, до 2000 мм
Высокая точность
Возможность работать в жестких условиях эксплуатации, на открытом воздухе, в условиях присутствия воды, пара, нефтехимических загрязнений
Серия измерительных систем БИМС предназначена для определения абсолютного или инкрементального значения углового положения вала, а также линейного перемещения штока подвижной системы. БИМС представляет собой комбинацию из дисков (или линеек) и бесконтактного считывающего блока.
- Безредукторные системы прямого измерения положения на валу большого диаметра
Прямое измерение перемещения, без использования редукторов;
Возможность работать на больших диаметрах, до 2000 мм
Высокая точность
Возможность работать в жестких условиях эксплуатации, на открытом воздухе, в условиях присутствия воды, пара, нефтехимических загрязнений
Возможность работать на больших диаметрах, до 2000 мм
Высокая точность
Возможность работать в жестких условиях эксплуатации, на открытом воздухе, в условиях присутствия воды, пара, нефтехимических загрязнений
Тип датчиков положения
Абсолютные
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
внутренний Ø 1400
Длина кабеля, мм / Разъем
Мр1-10
UCC, В
16-30
ICC не более, мА
300
Диапазон измеряемого угла, °
0-360
Разрешение, бит
до 18
ТУ
ДМШК.418122.005ТУ
Температурный диапазон, °С
-60...+85
Максимальная частота интерфейса SPI/SSI, не менее МГц
1
Поддерживаемые интерфейсы
SSI RS-485/оптический
Ошибка преобразования
± 20 "
Функциональные аналоги
Lenord+Bauer
