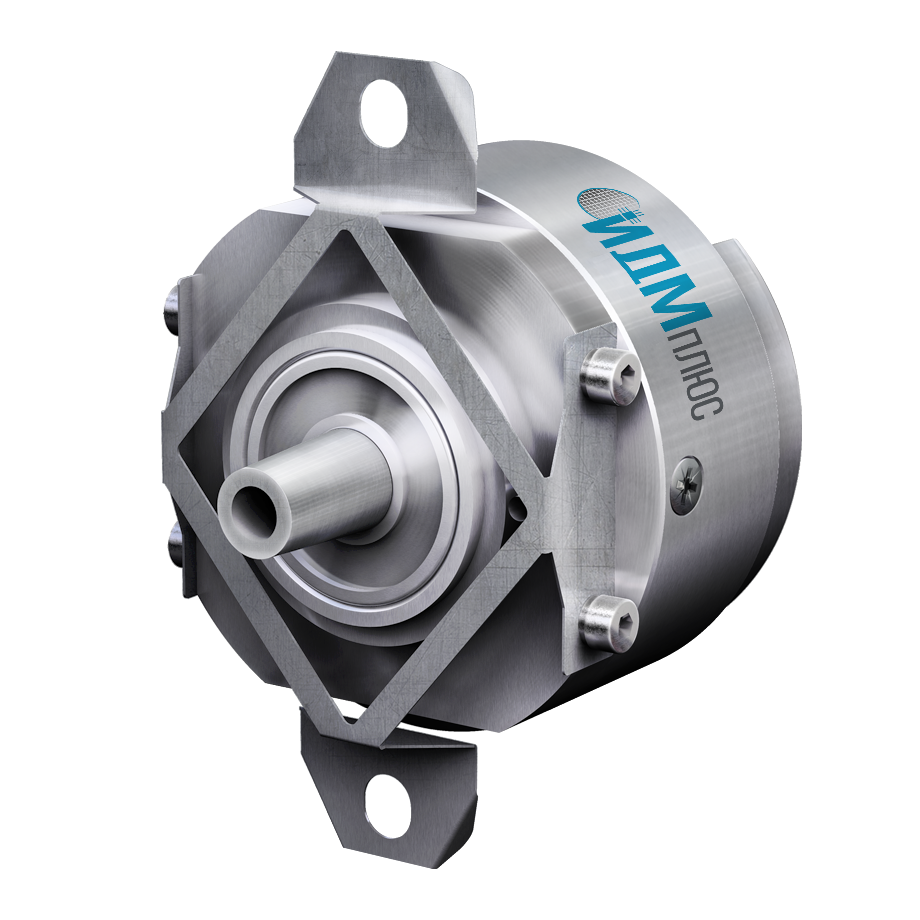

Интелектуальный датчик магнитный ИДМ58
Интеллектуальный датчик магнитный ИДМ58 (далее — энкодер) с SSI, инкрементальным выходом, предназначенный для автоматического управления объектами.
Характеристики
Тип датчиков положения
Инкрементальные
Абсолютные
Абсолютные
Тип
Датчик углового положения
Диаметр корпуса, мм
58
Диаметр вала, мм
11(1:10)
Длина кабеля, мм / Разъем
6 контактова, 2 ряда, шаг 2мм
UCC, В
5-20
ICC не более, мА
100
Диапазон измеряемого угла, °
0-360
Разрешение, бит
17
Масса, г
250
Корпус
Корпус Ø58х58,вал Ø11 (1:10)
ТУ
ДМШК.401269.006ТУ
Время включения, мс
2,5
Температурный диапазон, °С
-40…+115
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Поддерживаемые интерфейсы
SSI (дифф.) + инкрементальный (дифф.)
Ошибка преобразования
±0,1°
Скорость вращения, об/мин
10000
Функциональные аналоги
Энкодер ЛИР-158
В наличии
Код товара: ИДМ58А-1
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
На исполнительных устройствах промышленной автоматики, слежения
Ключевые особенности
Благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейсаИДМ58 является высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
Традиционный дизайн позволяет легко ингегрировать датчик углового положения ИДМ58 в существующие и вновь разрабатываемые системы
Дизайн с конусным валом и крепление через вал позволяет интегрировать энкодер в существующие и вновь разрабатываемые системы
Высокая точность измерения углового положения вала исполнительного механизма при помощи ИДМ58 позволяет получить системы позиционирования прецизионного класса
PDF-файл
Technical data sheet IDM58.pdfИнтеллектуальный датчик магнитный ИДМ58 (далее — энкодер) с SSI, инкрементальным выходом, предназначенный для автоматического управления объектами.
- Повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
На исполнительных устройствах промышленной автоматики, слежения
Благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейса
ИДМ58 является высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
Традиционный дизайн позволяет легко ингегрировать датчик углового положения ИДМ58 в существующие и вновь разрабатываемые системы
Дизайн с конусным валом и крепление через вал позволяет интегрировать энкодер в существующие и вновь разрабатываемые системы
Высокая точность измерения углового положения вала исполнительного механизма при помощи ИДМ58 позволяет получить системы позиционирования прецизионного класса
ИДМ58 является высокоскоростным, магнитным датчиком углового положения, предназначенным для использования в жестких условиях эксплуатации
Традиционный дизайн позволяет легко ингегрировать датчик углового положения ИДМ58 в существующие и вновь разрабатываемые системы
Дизайн с конусным валом и крепление через вал позволяет интегрировать энкодер в существующие и вновь разрабатываемые системы
Высокая точность измерения углового положения вала исполнительного механизма при помощи ИДМ58 позволяет получить системы позиционирования прецизионного класса
Тип датчиков положения
Инкрементальные
Абсолютные
Абсолютные
Тип
Датчик углового положения
Диаметр корпуса, мм
58
Диаметр вала, мм
11(1:10)
Длина кабеля, мм / Разъем
6 контактова, 2 ряда, шаг 2мм
UCC, В
5-20
ICC не более, мА
100
Диапазон измеряемого угла, °
0-360
Разрешение, бит
17
Масса, г
250
Корпус
Корпус Ø58х58,вал Ø11 (1:10)
ТУ
ДМШК.401269.006ТУ
Время включения, мс
2,5
Температурный диапазон, °С
-40…+115
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Поддерживаемые интерфейсы
SSI (дифф.) + инкрементальный (дифф.)
Ошибка преобразования
±0,1°
Скорость вращения, об/мин
10000
Функциональные аналоги
Энкодер ЛИР-158
