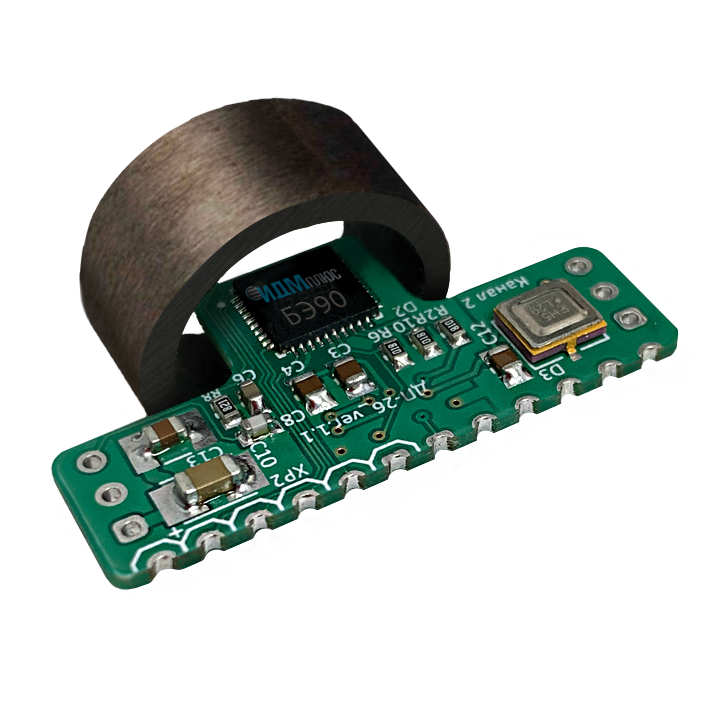

Функциональный модуль магнитного датчика положения БЭ90
Функциональный модуль магнитного датчика положения БЭ90, предназначенный для автоматического управления объектами.
Характеристики
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчик углового положения
Размер корпуса (ДхШхВ), мм
32.9x17.25x5
Длина кабеля по заказу
да
UCC, В
27
ICC не более, мА
25
Диапазон измеряемого угла, °
0-90
Разрешение, бит
12
Масса, г
10
ТУ
ДМШК.401269.018ТУ
Время включения, мс
2,5
Температурный диапазон, °С
-60…+125
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Поддерживаемые интерфейсы
2 канала аналоговых
Ошибка преобразования
±0,6°
Скорость вращения, об/мин
8000
В наличии
Код товара: БЭ90
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики, слежения
применение на борту гражданских судов в составе рулевых приводов
Ключевые особенности
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейсавыходные сигналы формируются в стандартном аналоговом формате
БЭ90 малогабаритный, функциональный модуль датчика положения с аналоговым интерфейсом
БЭ90 состоит из магнитной системы и двухсторонней платы датчика
традиционный дизайн позволяет легко интегрировать модуль датчика углового положения БЭ90 в существующие и вновь разрабатываемые системы
PDF-файл
BE90.pdfФункциональный модуль магнитного датчика положения БЭ90, предназначенный для автоматического управления объектами.
- повышение точности позиционирования вращающихся деталей в редукторах и системах управления электродвигателями
на исполнительных устройствах промышленной автоматики, слежения
применение на борту гражданских судов в составе рулевых приводов
благодаря применению микросхемы К5331НХ025 имеется возможность выбора интерфейса
выходные сигналы формируются в стандартном аналоговом формате
БЭ90 малогабаритный, функциональный модуль датчика положения с аналоговым интерфейсом
БЭ90 состоит из магнитной системы и двухсторонней платы датчика
традиционный дизайн позволяет легко интегрировать модуль датчика углового положения БЭ90 в существующие и вновь разрабатываемые системы
выходные сигналы формируются в стандартном аналоговом формате
БЭ90 малогабаритный, функциональный модуль датчика положения с аналоговым интерфейсом
БЭ90 состоит из магнитной системы и двухсторонней платы датчика
традиционный дизайн позволяет легко интегрировать модуль датчика углового положения БЭ90 в существующие и вновь разрабатываемые системы
