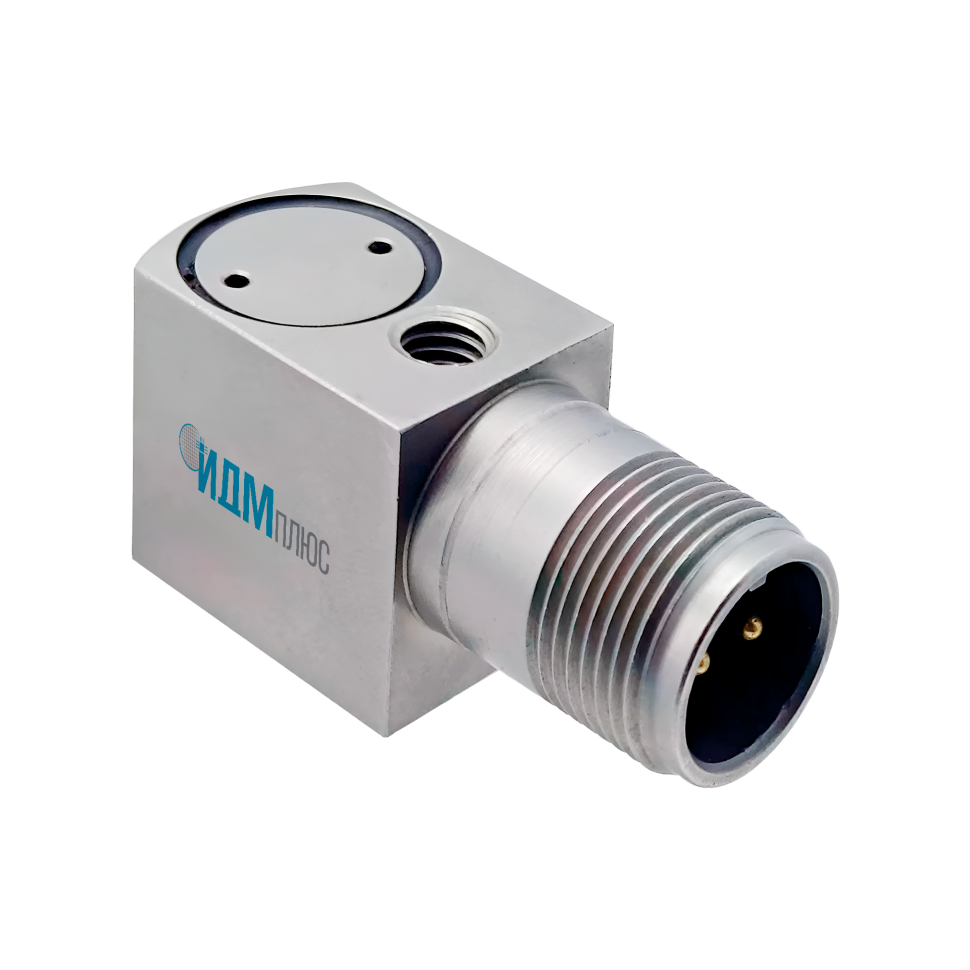

Датчик виброускорения ДВУ500-1-H10-Ш6-ВК3
Предназначен для измерения вибрации с высокими амплитудами (до 500g). Благодаря пониженной чувствительности (10 мВ/g), датчик не уходит в насыщение при сильных ударах и на высоких частотах.
Характеристики
В наличии
Да
Измеряемый параметр
виброускорение
Тип датчика
промышленный пьезокерамический
Количество осей
1 (осевая)
Тип выхода
напряжение (IEPE)
Коэффициент преобразования
10 мВ/g
Линейный диапазон
±500 g
Максимальный удар (пик)
±2000 g
Диапазон рабочих частот (±10%)
1 – 6 000 Гц
Диапазон рабочих частот (±3 дБ)
0.5 – 10 000 Гц
Резонансная частота
20 кГц
Относительная поперечная чувствительность
< 5 %
Напряжение питания
18...28 В (ICP)
Напряжение смещения
10...12 В
Ток потребления
2–10 мА
Выходное сопротивление
< 100 Ом
Масса
70 г
Материал корпуса
Нержавеющая сталь (SS304)
Рабочая температура
от -40°C до +120°C
Варианты исполнения (Крепление)
Шпилька на М6 (внутренняя резьба 1/4"-28 UNF)
Варианты исполнения (Подключение)
Разъем 5/8-24UNF-2A (2-pin MIL-C-5015) + Кабель 3 метра (без брони)
В наличии
Код товара: ДВУ500-1-H10-Ш6-ВК3
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Буксовые узлы колесных пар ЖД транспорта
- Высокоскоростные коробки передач, шпиндели станков, дробилки и прессы
Ключевые особенности
- Широкий динамический диапазон: измерение вибрации до 500g без искажений
- Ударопрочность: выдерживает жесткие ударные нагрузки (удары металл об металл)
Предназначен для измерения вибрации с высокими амплитудами (до 500g). Благодаря пониженной чувствительности (10 мВ/g), датчик не уходит в насыщение при сильных ударах и на высоких частотах.
- Буксовые узлы колесных пар ЖД транспорта
- Высокоскоростные коробки передач, шпиндели станков, дробилки и прессы
- Широкий динамический диапазон: измерение вибрации до 500g без искажений
- Ударопрочность: выдерживает жесткие ударные нагрузки (удары металл об металл)
