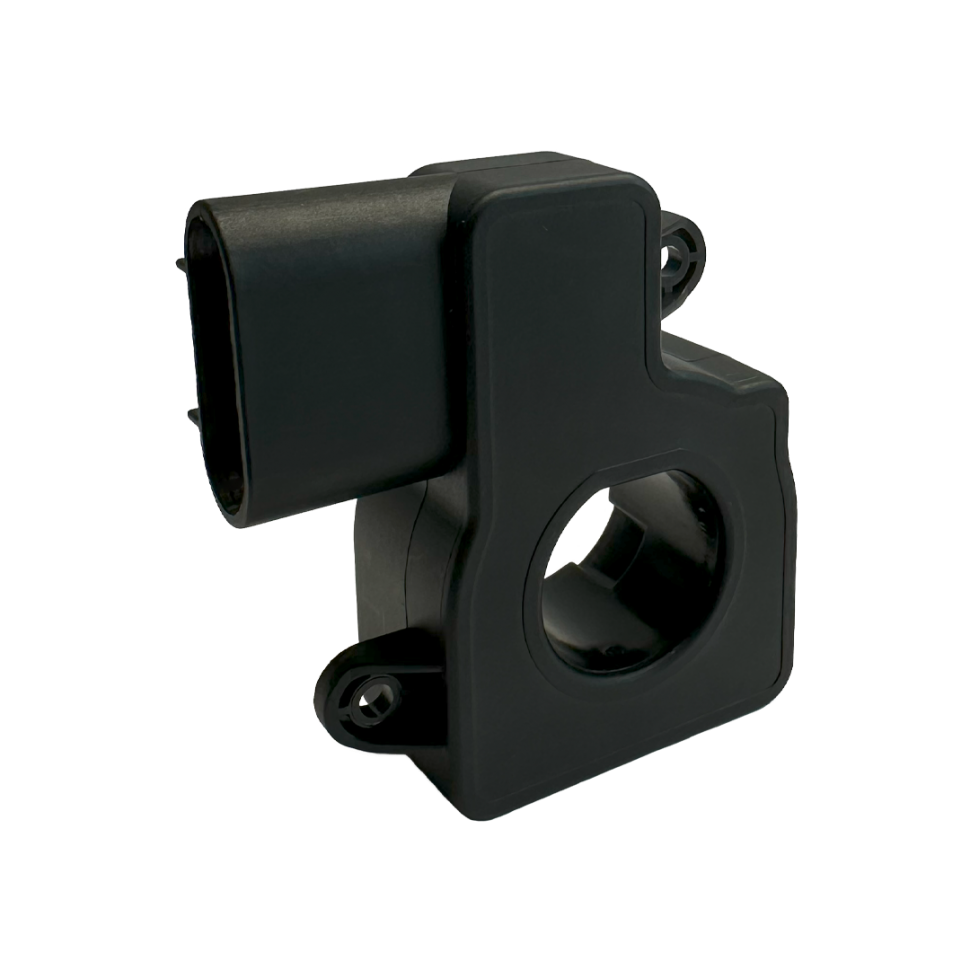

Датчик тока прямого усиления РАМ 100-Л
Серия РАМ используется для преобразования постоянных, переменных и импульсных токов в силовых и низковольтных автомобильных устройствах. Датчики имеют гальваническую развязку между первичной (силовой) и вторичной (измерительной) цепями.
Серия РАМ обладает двойным диапазоном преобразования тока, обеспечивая возможность выбора значения пикового тока.
Характеристики
В наличии
Да
Тип датчика
Прямого усиления
Тип измерямого тока
Переменный | Постоянный
Номинальный входной ток
100 А | [ 600* А ] *по второму каналу
Диапазон измеряемых токов
±100 А | [ ±600* А ] *по второму каналу
Номинальное выходное напряжение
2.5 ± 2.0 В
Коэффициент преобразования
20 | 3.3 мВ/А
Напряжение питания
5 В
Рабочая температура
от -40°С до +125°С
Погрешность при нормальной температуре
±1.35 %
Способ монтажа
На панель
Размер корпуса
64.5x44x24 мм
Материал корпуса
Пластик
Функциональные аналоги
LEM DHAB S/159
ТУ
ДМШК.411113.051ТУ
В наличии
Код товара: РАМ 100-Л
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Мониторинг аккумулятора
Гибридные автомобильные аккумуляторы
Аккумуляторы электромобилей и внедорожников
Ключевые особенности
Низкое энергопотреблениеОднополярное напряжение питания 5В
Два измерительных канала с разным диапазоном по току
Ратиометрический выход
Серия РАМ используется для преобразования постоянных, переменных и импульсных токов в силовых и низковольтных автомобильных устройствах. Датчики имеют гальваническую развязку между первичной (силовой) и вторичной (измерительной) цепями.
Серия РАМ обладает двойным диапазоном преобразования тока, обеспечивая возможность выбора значения пикового тока.
- Мониторинг аккумулятора
Гибридные автомобильные аккумуляторы
Аккумуляторы электромобилей и внедорожников
Низкое энергопотребление
Однополярное напряжение питания 5В
Два измерительных канала с разным диапазоном по току
Ратиометрический выход
Однополярное напряжение питания 5В
Два измерительных канала с разным диапазоном по току
Ратиометрический выход
