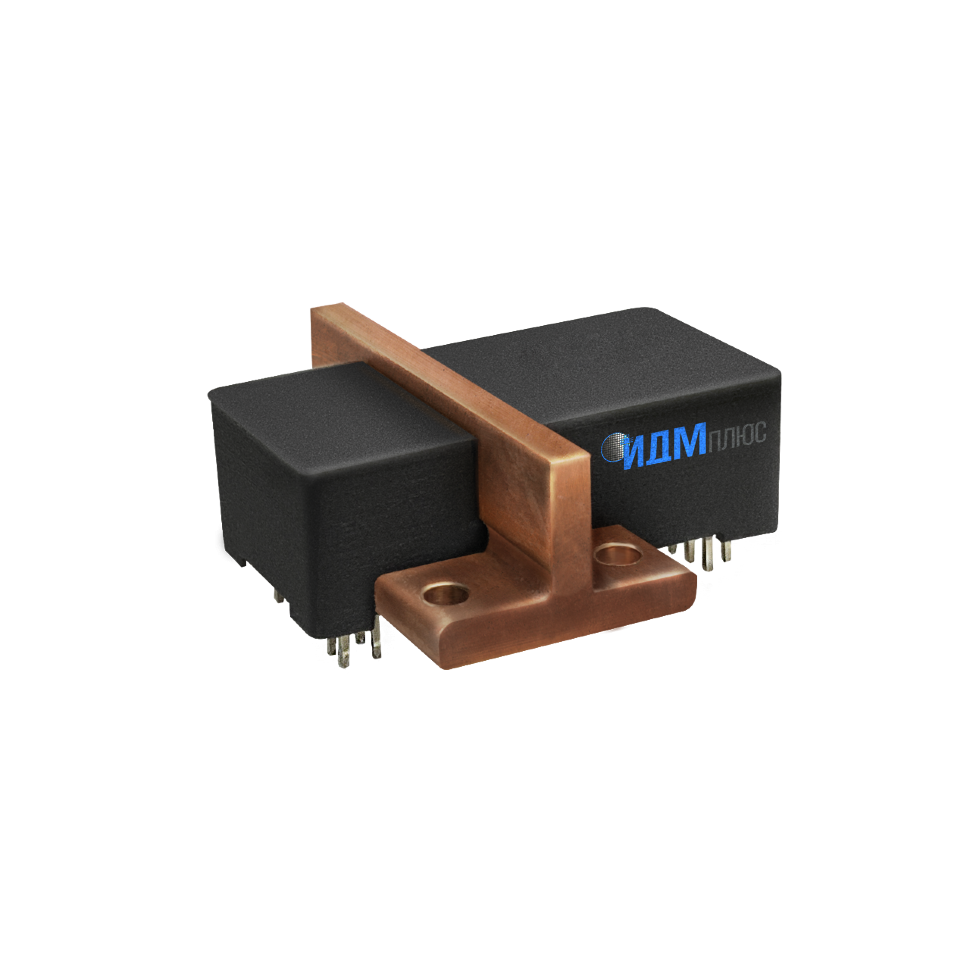

Датчик тока магнитный ДТМ-100
Датчик тока магнитный предназначен для измерения постоянных и знакопеременных токов обеих полярностей.
Датчик тока магнитный устанавливается в разрыв цепи.
Характеристики
Размер корпуса (ДхШхВ), мм
40,6х42х13,9
Тип
Датчики тока
UCC, В
5,0 ± 0,5
ICC не более, мА
25
ТУ
ДМШК.411113.001ТУ
Датчик температуры
есть
Температурный диапазон, °С
-60...+85
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Диапазон измеряемых токов, А
±100
Поддерживаемые интерфейсы
Аналоговый-ратиометрический, цифровой, компаратор, ШИМ-сигнал
Ошибка преобразования
±10% (НКУ)
Функциональные аналоги
ACS756 (Allegro LCC)
CDS4000 series (Sensitec Gmbh)
CDS4000 series (Sensitec Gmbh)
Материал корпуса
Пластик
Файл схемы, для оформления заказа
В наличии
Код товара: ДТМ-100
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- системы управления электродвигатели постоянного тока
системы управления электродвигатели переменного тока
источники питания
защитные устройства автоматики
аккумуляторные батареи
Ключевые особенности
обеспечивает бесконтактное измерение тока посредством измерения магнитного поля от измерительного проводника, интегрированного в датчикобеспечивает гальваническую развязку между силовой и измерительной цепью
обладает высокой чувствительностью и позволяет измерять постоянные и знакопеременные токи с точностью до ± 1%
сопротивление измерительного проводника ДТМ составляет не более 0,05 Ом
PDF-файл
DTM100,200.pdf
Датчик тока магнитный предназначен для измерения постоянных и знакопеременных токов обеих полярностей.
Датчик тока магнитный устанавливается в разрыв цепи.
- системы управления электродвигатели постоянного тока
системы управления электродвигатели переменного тока
источники питания
защитные устройства автоматики
аккумуляторные батареи
обеспечивает бесконтактное измерение тока посредством измерения магнитного поля от измерительного проводника, интегрированного в датчик
обеспечивает гальваническую развязку между силовой и измерительной цепью
обладает высокой чувствительностью и позволяет измерять постоянные и знакопеременные токи с точностью до ± 1%
сопротивление измерительного проводника ДТМ составляет не более 0,05 Ом
обеспечивает гальваническую развязку между силовой и измерительной цепью
обладает высокой чувствительностью и позволяет измерять постоянные и знакопеременные токи с точностью до ± 1%
сопротивление измерительного проводника ДТМ составляет не более 0,05 Ом
