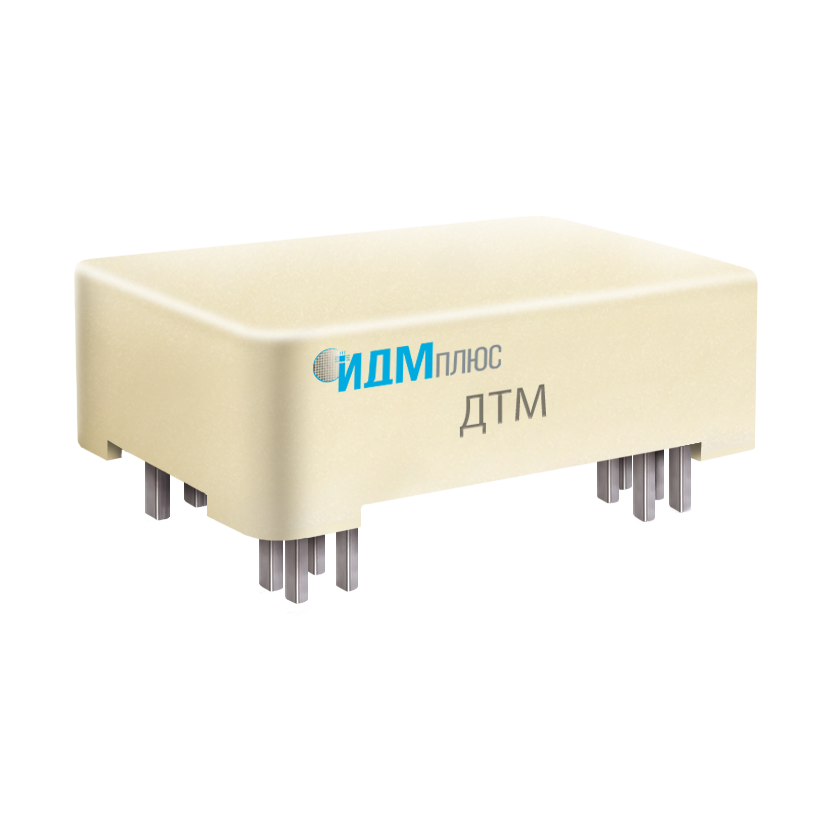

Датчик тока магнитный (ДТМ) ДТМ-05-Ш-Х

Описание
Характеристики
Документация
Датчик тока магнитный (ДТМ) ДТМ-05-Ш-Х

Описание:

Датчик тока магнитный предназначен для измерения постоянных и знакопеременных токов обеих полярностей.

Датчик тока магнитный устанавливатся в разрыв цепи.

Область применения:

       системы управления электродвигатели постоянного тока

       системы управления электродвигатели переменного тока

       источники питания

       защитные устройства автоматики

       аккумуляторные батареи

Ключевые особенности:

   обеспечивает бесконтактное измерение тока посредством измерения магнитного поля от измерительного проводника, интегрированного в датчик

   обеспечивает гальваническую развязку между силовой и измерительной цепью

   обладает высокой чувствительностью и позволяет измерять постоянные и знакопеременные токи с точностью до ± 1%

   сопротивление измерительного проводника ДТМ составляет не более 0,05 Ом
Размер корпуса (ДхШхВ), мм:
29.8x19.8x12.6
UCC, В:
5,0 ± 0,5
Максимальная частота преобразования, кГц:
30
Разрешение, бит:
12
Корпус:
29,8x19,8x12,6
ТУ:
ДМШК.411113.001ТУ
Поддерживаемые интерфейсы:
ШИМ выход + SPI
Ошибка преобразования:
±1% (от полной шкалы)
Функциональные аналоги:
ACS756 (Allegro LCC)
CDS4000 series (Sensitec Gmbh)

КОД: ДТМ-05-Ш-Х

Готов для производства
Оставить заявку
Размер корпуса (ДхШхВ), мм
29.8x19.8x12.6
Тип
Датчики тока
UCC, В
5,0 ± 0,5
ICC не более, мА
25
Максимальная частота преобразования, кГц
30
Разрешение, бит
12
Масса, г
25
Корпус
29,8x19,8x12,6
ТУ
ДМШК.411113.001ТУ
Аналоговый выход
Ратиометрический
Выход ШИМ
из ряда: 488 Гц, 976 Гц, 1953 Гц, 3906 Гц (указывается при заказе)
Датчик температуры
есть
Температурный диапазон, °С
-60...+105
Хранение настроек
EEPROM
Интерфейс программирования
SPI
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Диапазон измеряемых токов, А
±5
Поддерживаемые интерфейсы
ШИМ выход + SPI
Ошибка преобразования
±1% (от полной шкалы)
Функциональные аналоги
ACS756 (Allegro LCC)

CDS4000 series (Sensitec Gmbh)

Файлы для "Датчик тока магнитный (ДТМ) ДТМ-05-Ш-Х"

Скачать полное описание продукта - DTM05,10.pdf
