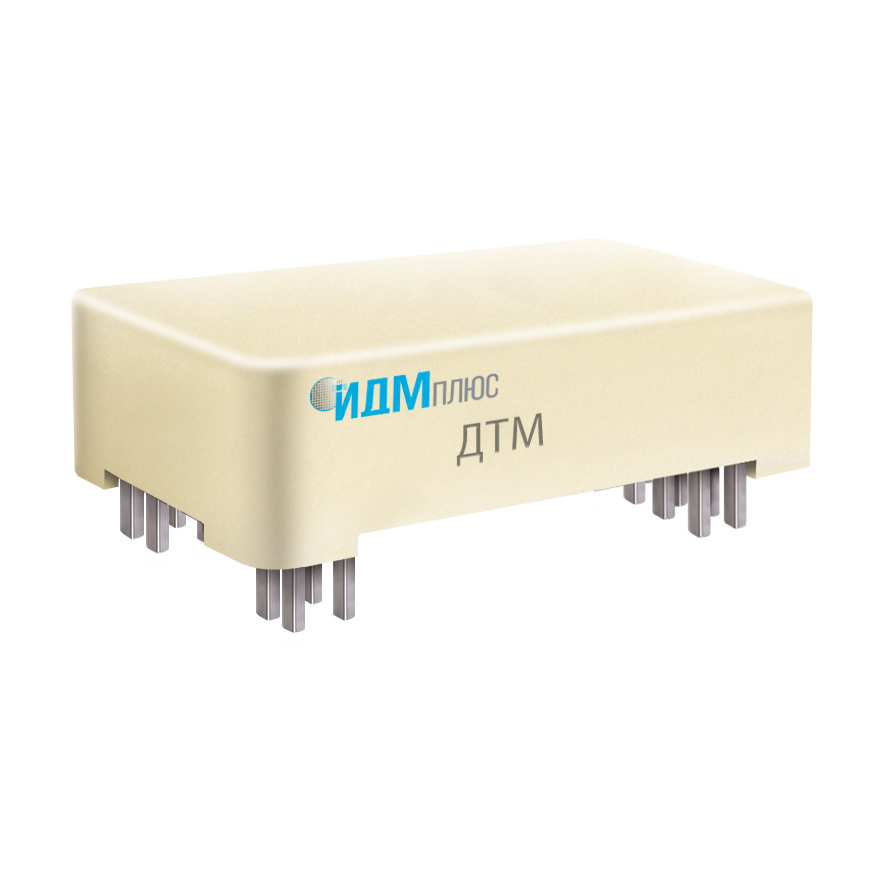

Датчик тока магнитный (ДТМ) ДТМ-05-А-М

Датчик тока магнитный предназначен для измерения постоянных и знакопеременных токов обеих полярностей.

Датчик тока магнитный устанавливатся в разрыв цепи.

Характеристики
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
40x20x13
UCC, В
5,0 ± 0,5
ICC не более, мА
25
Максимальная частота преобразования, кГц
30
Разрешение, бит
12
Масса, г
25
Корпус
40x20x13
ТУ
ДМШК.411113.001ТУ
Аналоговый выход
Ратиометрический
Датчик температуры
есть
Температурный диапазон, °С
-60...+105
Хранение настроек
EEPROM
Интерфейс программирования
SPI
Максимальная частота интерфейса SPI/SSI, не менее МГц
4
Поддерживаемые интерфейсы
Аналоговый + SPI
Ошибка преобразования
±1% (от полной шкалы)
Функциональные аналоги
ACS756 (Allegro LCC)

CDS4000 series (Sensitec Gmbh)
В наличии
Код товара: ДТМ-05-А-М
Датчик тока магнитный (ДТМ) ДТМ-05-А-М
Характеристики
Описание
Область применения
Ключевые особенности
Оставить заявку
Область применения
       системы управления электродвигатели постоянного тока

       системы управления электродвигатели переменного тока

       источники питания

       защитные устройства автоматики

       аккумуляторные батареи
Ключевые особенности
   обеспечивает бесконтактное измерение тока посредством измерения магнитного поля от измерительного проводника, интегрированного в датчик

   обеспечивает гальваническую развязку между силовой и измерительной цепью

   обладает высокой чувствительностью и позволяет измерять постоянные и знакопеременные токи с точностью до ± 1%

   сопротивление измерительного проводника ДТМ составляет не более 0,05 Ом
