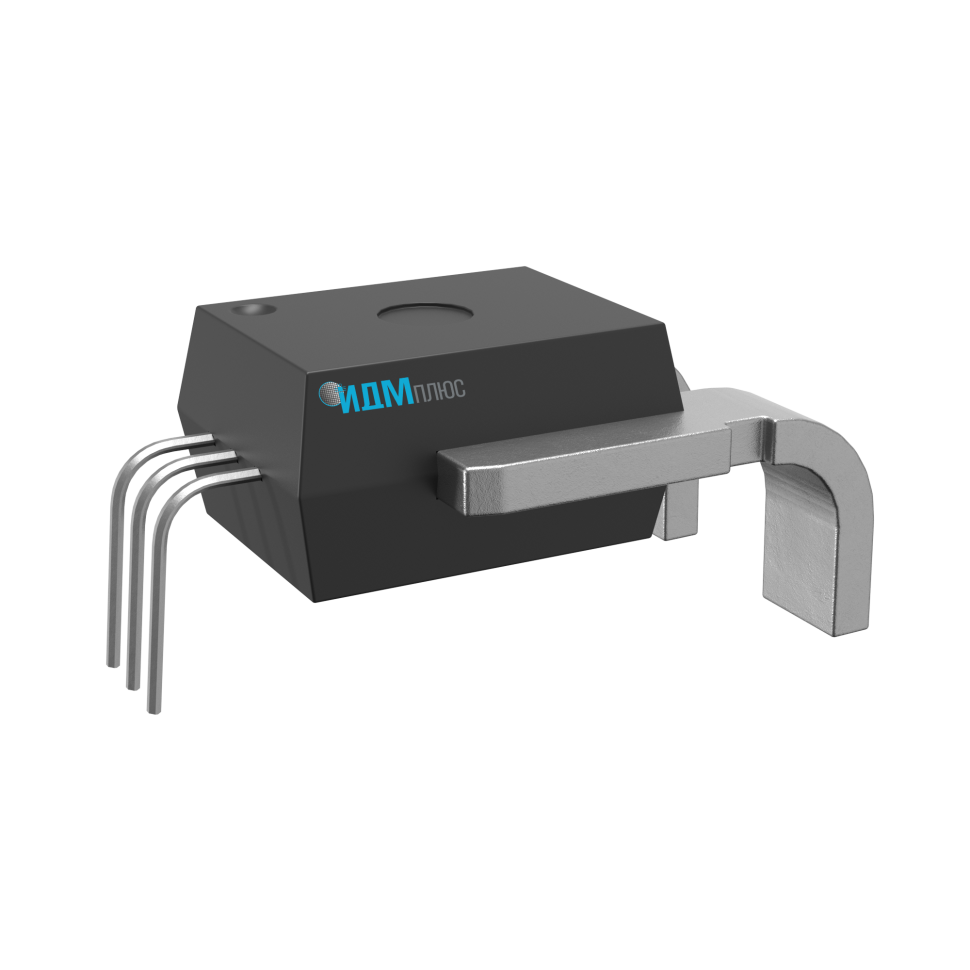

Датчик тока прямого усиления РС 100-ОП
Серия датчиков РС-ОП – компактное решение для измерения постоянного и переменного тока с постоянной составляющей, в одном направлении, с гальванической развязкой. Датчик содержит встроенную токовую шину сопротивлением менее 0,15 мОм, элемент Холла с линейным выходом и концентратор магнитного потока с низким гистерезисом.
Характеристики
В наличии
Да
Тип датчика
Прямого усиления
Тип измерямого тока
Переменный | Постоянный
Номинальный входной ток
100 А
Диапазон измеряемых токов
100 А
Номинальное выходное напряжение
0.5 … 4.5 В
Коэффициент преобразования
40 мВ/А
Напряжение питания
5 В
Рабочая температура
от -40°С до +125°С
Погрешность при нормальной температуре
±1 %
Способ монтажа
На печатную плату
Размер корпуса
19x14x10.5 мм
Материал корпуса
Пластик
Функциональные аналоги
Allegro ACS770LCB-XXXU-PFF-T
ТУ
ДМШК.411113.040ТУ
В наличии
Код товара: РС 100-ОП
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Инверторы и ИБП
Контроллер двигателя
Коммутируемые источники питания
Ключевые особенности
Низкий температурный дрейфНапряжение питания от 4,5 до 5,5В
Ратиометрический аналоговый выход
Полоса пропускания 120кГц
Компактные размеры
Монтаж на печатную плату
Серия датчиков РС-ОП – компактное решение для измерения постоянного и переменного тока с постоянной составляющей, в одном направлении, с гальванической развязкой. Датчик содержит встроенную токовую шину сопротивлением менее 0,15 мОм, элемент Холла с линейным выходом и концентратор магнитного потока с низким гистерезисом.
- Инверторы и ИБП
Контроллер двигателя
Коммутируемые источники питания
Низкий температурный дрейф
Напряжение питания от 4,5 до 5,5В
Ратиометрический аналоговый выход
Полоса пропускания 120кГц
Компактные размеры
Монтаж на печатную плату
Напряжение питания от 4,5 до 5,5В
Ратиометрический аналоговый выход
Полоса пропускания 120кГц
Компактные размеры
Монтаж на печатную плату
Тип датчика
Прямого усиления
Тип измерямого тока
Переменный | Постоянный
Номинальный входной ток
100 А
Диапазон измеряемых токов
100 А
Номинальное выходное напряжение
0.5 … 4.5 В
Коэффициент преобразования
40 мВ/А
Напряжение питания
5 В
Рабочая температура
от -40°С до +125°С
Погрешность при нормальной температуре
±1 %
Способ монтажа
На печатную плату
Размер корпуса
19x14x10.5 мм
Материал корпуса
Пластик
Функциональные аналоги
Allegro ACS770LCB-XXXU-PFF-T
ТУ
ДМШК.411113.040ТУ
