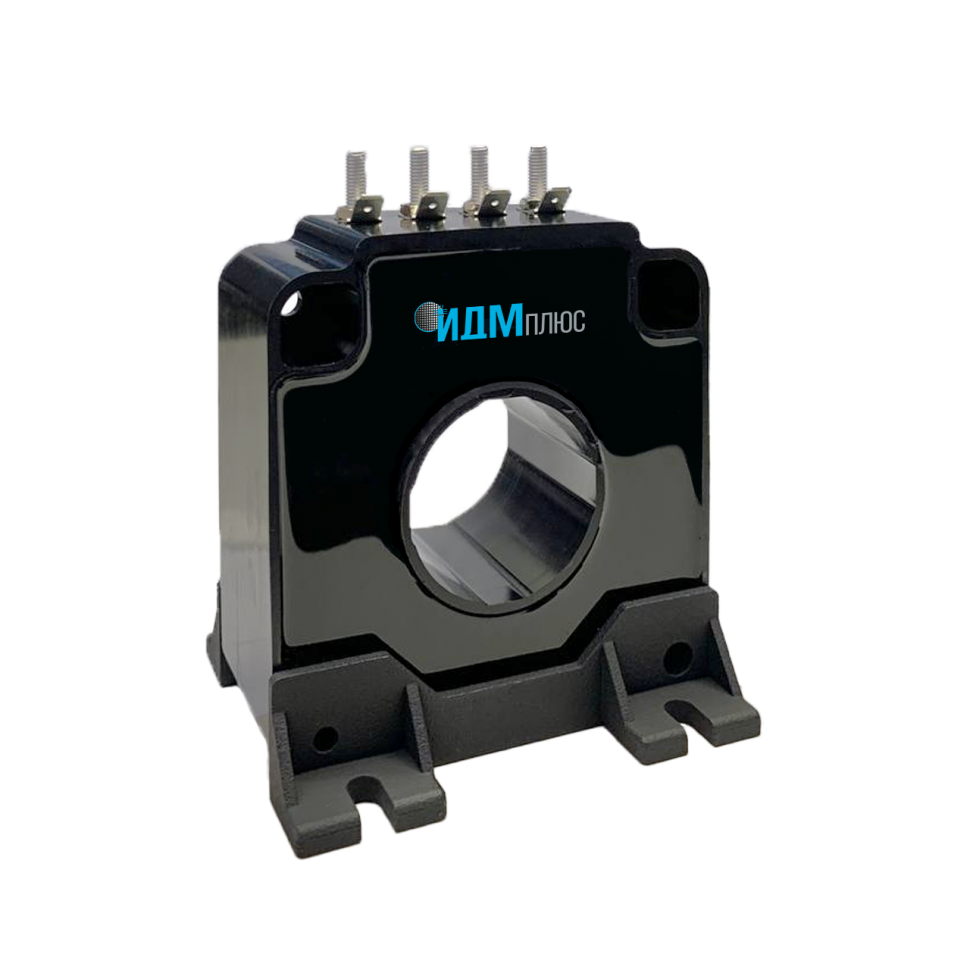

Датчик тока компенсационный КТР 600СП3-1
Датчик тока предназначен для измерения постоянного и переменного тока без разрыва цепи.
Характеристики
В наличии
Да
Тип датчика
Компенсационный
Тип измерямого тока
Переменный | Постоянный
Номинальный входной ток
1000 А
Диапазон измеряемых токов
±2400 А
Номинальный выходной ток
200 мА
Коэффициент преобразования
1:5000
Напряжение питания
±15 ... 24 В
Рабочая температура
от -50°С до +85°С
Погрешность при нормальной температуре
±0.4 %
Способ монтажа
На панель
Размер корпуса
100х130х82 мм
Материал корпуса
Пластик
Функциональные аналоги
LEM LTC 1000 - SF/SP21
ТУ
ДМШК.411113.046ТУ
В наличии
Код товара: КТР 600СП3-1
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Системы управления электродвигатели постоянного тока
Системы управления электродвигатели переменного тока
Источники питания
Защитные устройства автоматики
Аккумуляторные батареи
Ключевые особенности
Датчик тока построен по компенсирующей магнитный поток схеме, которая исключает температурный дрейф чувствительности элемента ХоллаВключение нагрузочного резистора последовательно с выходом вторичной обмотки позволяет получить напряжение, пропорциональное измеряемому току
Датчик позволяет измерять величину тока обоих направлений
Компенсационный ток вторичной обмотки пропорционален измеряемому току в проводнике
Датчик тока предназначен для измерения постоянного и переменного тока без разрыва цепи.
- Системы управления электродвигатели постоянного тока
Системы управления электродвигатели переменного тока
Источники питания
Защитные устройства автоматики
Аккумуляторные батареи
Датчик тока построен по компенсирующей магнитный поток схеме, которая исключает температурный дрейф чувствительности элемента Холла
Включение нагрузочного резистора последовательно с выходом вторичной обмотки позволяет получить напряжение, пропорциональное измеряемому току
Датчик позволяет измерять величину тока обоих направлений
Компенсационный ток вторичной обмотки пропорционален измеряемому току в проводнике
Включение нагрузочного резистора последовательно с выходом вторичной обмотки позволяет получить напряжение, пропорциональное измеряемому току
Датчик позволяет измерять величину тока обоих направлений
Компенсационный ток вторичной обмотки пропорционален измеряемому току в проводнике
Тип датчика
Компенсационный
Тип измерямого тока
Переменный | Постоянный
Номинальный входной ток
1000 А
Диапазон измеряемых токов
±2400 А
Номинальный выходной ток
200 мА
Коэффициент преобразования
1:5000
Напряжение питания
±15 ... 24 В
Рабочая температура
от -50°С до +85°С
Погрешность при нормальной температуре
±0.4 %
Способ монтажа
На панель
Размер корпуса
100х130х82 мм
Материал корпуса
Пластик
Функциональные аналоги
LEM LTC 1000 - SF/SP21
ТУ
ДМШК.411113.046ТУ
