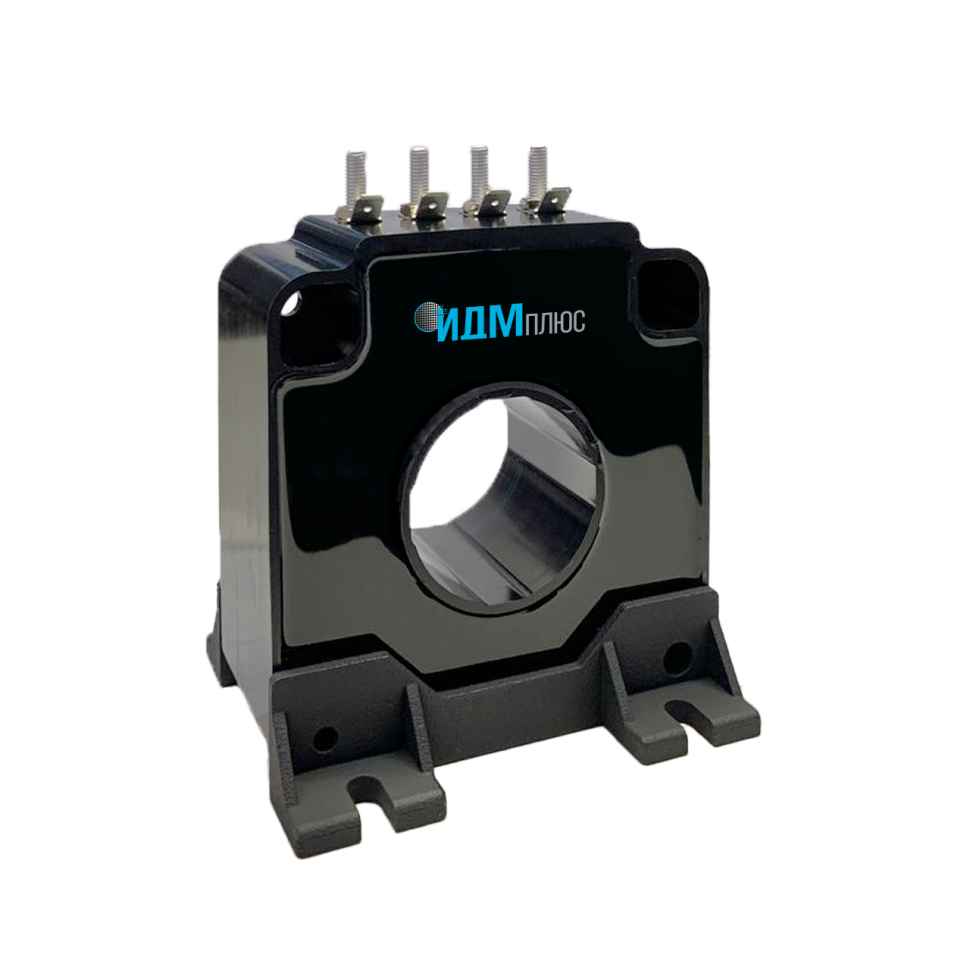

Датчик тока компенсационный КТР 600СП3
Датчик тока предназначен для измерения постоянного и переменного тока без разрыва цепи.
Характеристики
В наличии
Да
Тип датчика
Компенсационный
Тип измерямого тока
Переменный | Постоянный
Номинальный входной ток
500 А
Диапазон измеряемых токов
±1500 А
Номинальный выходной ток
100 мА
Коэффициент преобразования
1:5000
Напряжение питания
±15 ... 24 В
Рабочая температура
от -50°С до +85°С
Погрешность при нормальной температуре
±0.7 %
Способ монтажа
На панель
Размер корпуса
100х130х82 мм
Материал корпуса
Пластик
Функциональные аналоги
LEM LTC 600 - SF/SP3
ТУ
ДМШК.411113.046ТУ
В наличии
Код товара: КТР 600СП3
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Системы управления электродвигатели постоянного тока
Системы управления электродвигатели переменного тока
Источники питания
Защитные устройства автоматики
Аккумуляторные батареи
Ключевые особенности
Датчик тока построен по компенсирующей магнитный поток схеме, которая исключает температурный дрейф чувствительности элемента ХоллаВключение нагрузочного резистора последовательно с выходом вторичной обмотки позволяет получить напряжение, пропорциональное измеряемому току
Датчик позволяет измерять величину тока обоих направлений
Компенсационный ток вторичной обмотки пропорционален измеряемому току в проводнике
PDF-файл
Technical data sheet 600СП3.pdfДатчик тока предназначен для измерения постоянного и переменного тока без разрыва цепи.
- Системы управления электродвигатели постоянного тока
Системы управления электродвигатели переменного тока
Источники питания
Защитные устройства автоматики
Аккумуляторные батареи
Датчик тока построен по компенсирующей магнитный поток схеме, которая исключает температурный дрейф чувствительности элемента Холла
Включение нагрузочного резистора последовательно с выходом вторичной обмотки позволяет получить напряжение, пропорциональное измеряемому току
Датчик позволяет измерять величину тока обоих направлений
Компенсационный ток вторичной обмотки пропорционален измеряемому току в проводнике
Включение нагрузочного резистора последовательно с выходом вторичной обмотки позволяет получить напряжение, пропорциональное измеряемому току
Датчик позволяет измерять величину тока обоих направлений
Компенсационный ток вторичной обмотки пропорционален измеряемому току в проводнике
