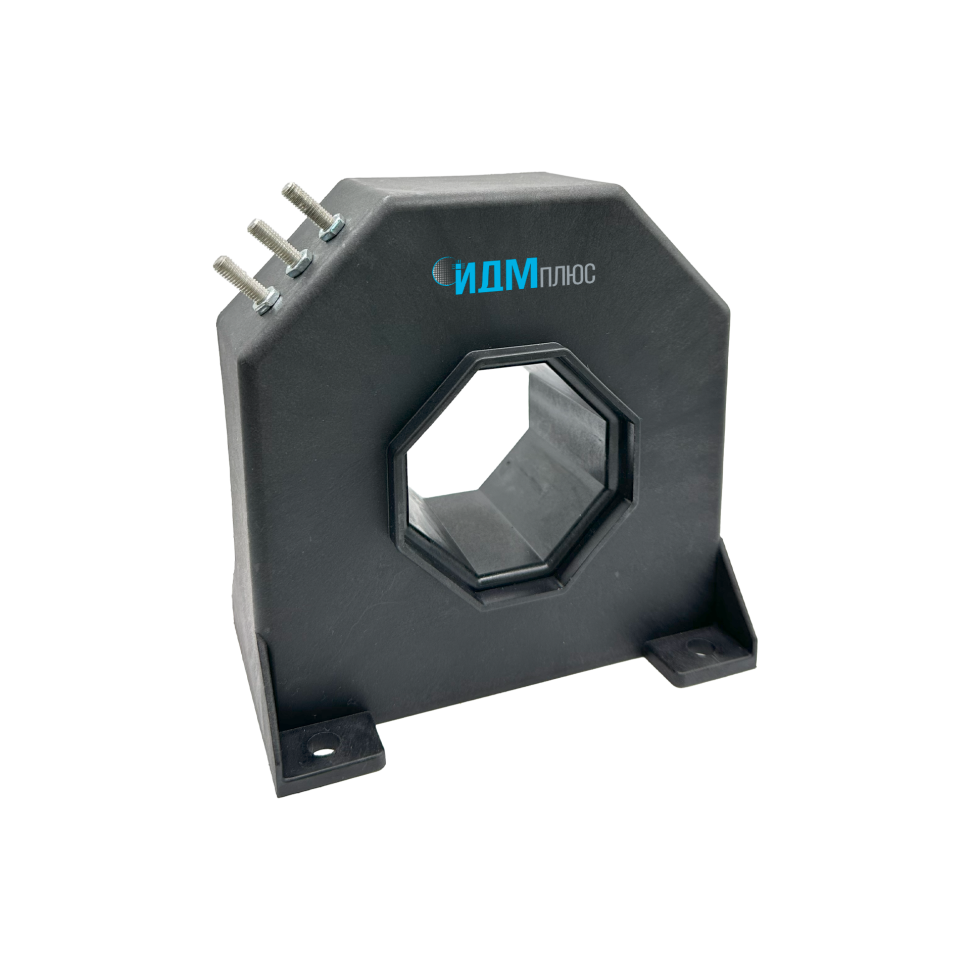

Датчик тока компенсационный КТ 2005СП2
Компенсационный датчик тока 2005СП2 предназначен для измерения постоянного, переменного и импульсного тока обоих направлений без разрыва цепи с гальванической развязкой между первичной и вторичной цепями.
Характеристики
В наличии
Да
Тип датчика
Компенсационный
Тип измерямого тока
Переменный | Постоянный
Номинальный входной ток
2000 А
Диапазон измеряемых токов
±3500 А
Номинальный выходной ток
500 мА
Коэффициент преобразования
1:4000
Напряжение питания
±15 ... 24 В
Рабочая температура
от -50°С до +85°С
Погрешность при нормальной температуре
±0.4 %
Способ монтажа
На панель
Размер корпуса
150х152х90 мм
Материал корпуса
Пластик
Функциональные аналоги
LEM LT 2005-S/SP2
ТУ
ДМШК.411113.048ТУ
В наличии
Код товара: КТ 2005СП2
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Источники питания с коммутируемым режимом (SMPS)
Приводы переменного тока с регулируемой скоростью и серводвигательные приводы
Статические преобразователи для двигателей постоянного тока приводов постоянного тока
Приложения с батарейным питанием
Источники питания для сварочных аппаратов
Источники беспребойного питания (ИБП)
Ключевые особенности
Низкий температурный дрейфШирокий диапазон измеряемых токов
Аналоговый токовый выход
Компенсационная схема на эффекте Холла
Частотный диапазон до 100 кГц
Напряжение питания от ±15В до ±24В
PDF-файл
Technical data sheet 2005СП2.pdfКомпенсационный датчик тока 2005СП2 предназначен для измерения постоянного, переменного и импульсного тока обоих направлений без разрыва цепи с гальванической развязкой между первичной и вторичной цепями.
- Источники питания с коммутируемым режимом (SMPS)
Приводы переменного тока с регулируемой скоростью и серводвигательные приводы
Статические преобразователи для двигателей постоянного тока приводов постоянного тока
Приложения с батарейным питанием
Источники питания для сварочных аппаратов
Источники беспребойного питания (ИБП)
Низкий температурный дрейф
Широкий диапазон измеряемых токов
Аналоговый токовый выход
Компенсационная схема на эффекте Холла
Частотный диапазон до 100 кГц
Напряжение питания от ±15В до ±24В
Широкий диапазон измеряемых токов
Аналоговый токовый выход
Компенсационная схема на эффекте Холла
Частотный диапазон до 100 кГц
Напряжение питания от ±15В до ±24В
Тип датчика
Компенсационный
Тип измерямого тока
Переменный | Постоянный
Номинальный входной ток
2000 А
Диапазон измеряемых токов
±3500 А
Номинальный выходной ток
500 мА
Коэффициент преобразования
1:4000
Напряжение питания
±15 ... 24 В
Рабочая температура
от -50°С до +85°С
Погрешность при нормальной температуре
±0.4 %
Способ монтажа
На панель
Размер корпуса
150х152х90 мм
Материал корпуса
Пластик
Функциональные аналоги
LEM LT 2005-S/SP2
ТУ
ДМШК.411113.048ТУ
