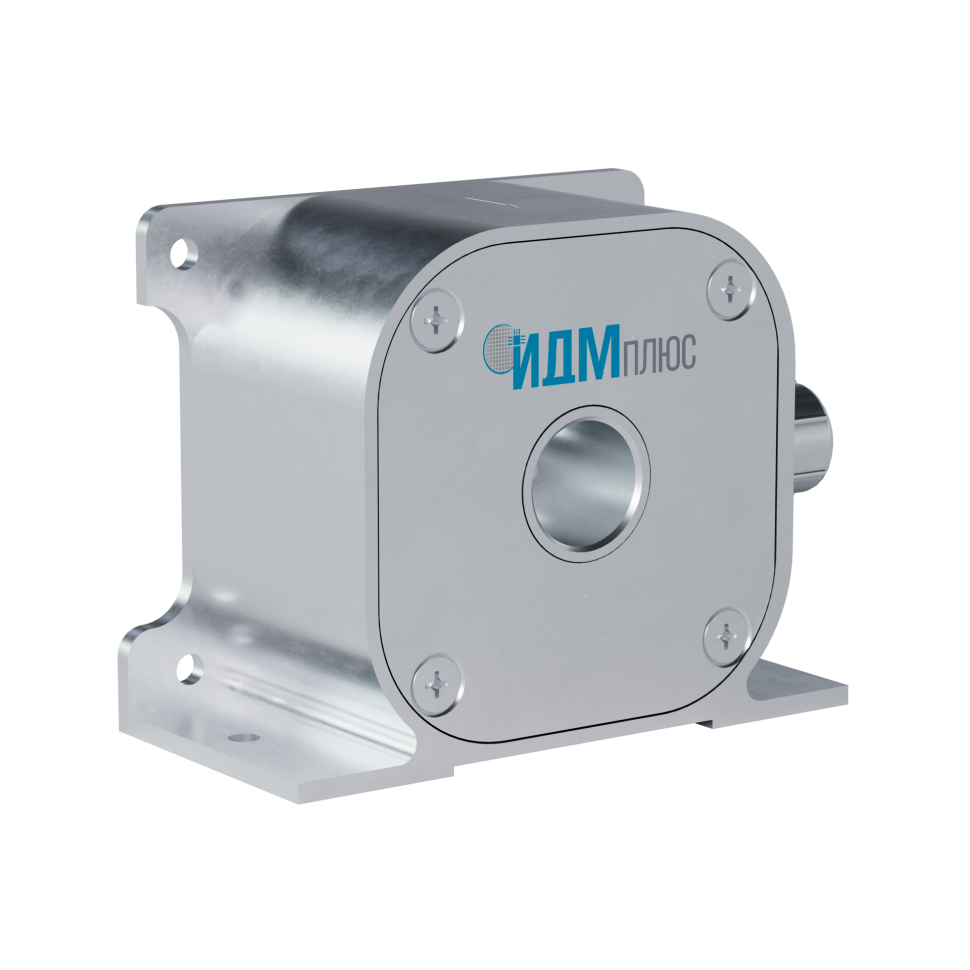

Датчик тока компенсационный ДТК-300М
Характеристики
В наличии
Да
Тип датчика
Компенсационный
Тип измерямого тока
Переменный | Постоянный
Номинальный входной ток
300 А
Диапазон измеряемых токов
±450 А
Номинальный выходной ток
100 мА
Коэффициент преобразования
1:3000
Напряжение питания
±15 В
Рабочая температура
от -60°С до +85°С
Погрешность при нормальной температуре
±0.5 %
Способ монтажа
На панель
Размер корпуса
44х34.5х21.2 мм
Материал корпуса
Металл
Функциональные аналоги
ДТХ-Т (300А)
ТУ
ДМШК.411113.009ТУ
В наличии
Код товара: ДТК-300М
Характеристики
Область применения
Ключевые особенности
Область применения
- Системы управления электродвигатели постоянного тока
Системы управления электродвигатели переменного тока
Источники питания
Защитные устройства автоматики
Аккумуляторные батареи
Ключевые особенности
Измерение тока реализовано на основе датчика Холла, расположенного в зазоре магнитопроводаВыходным сигналом датчика является ток, пропорциональный измеряемому току в проводнике
Ток, протекающий через проводник, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в компенсационную катушку, намотанную
- Системы управления электродвигатели постоянного тока
Системы управления электродвигатели переменного тока
Источники питания
Защитные устройства автоматики
Аккумуляторные батареи
Измерение тока реализовано на основе датчика Холла, расположенного в зазоре магнитопровода
Выходным сигналом датчика является ток, пропорциональный измеряемому току в проводнике
Ток, протекающий через проводник, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в компенсационную катушку, намотанную
Выходным сигналом датчика является ток, пропорциональный измеряемому току в проводнике
Ток, протекающий через проводник, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в компенсационную катушку, намотанную
