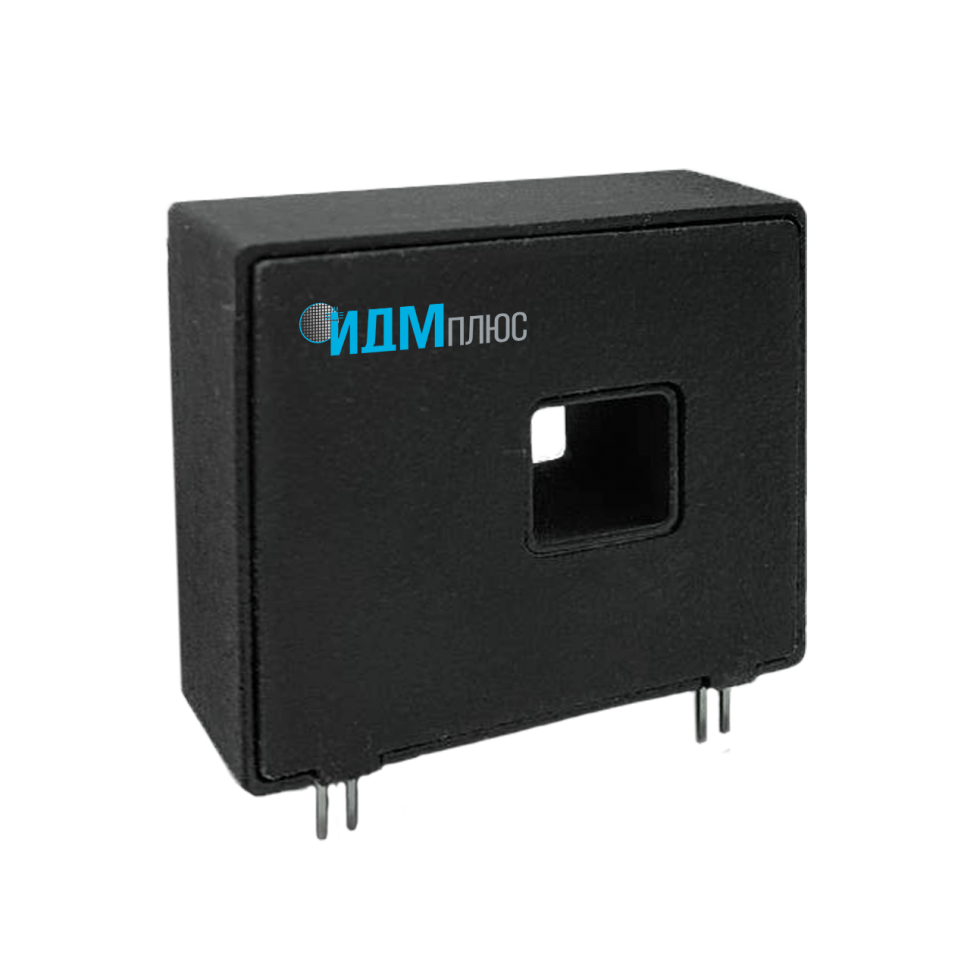

Датчик тока компенсационный ДТК-125С

ДТК-125С
ДТК-125

Датчик тока компенсационный на эффекте Холла. Бесконтактно преобразует импульсные, постоянные и переменные токи до 125 A в пропорциональный выходной ток с гальванической развязкой. Устанавливается на печатную плату. Отверстие для токовой шины 13х11 мм. Выходным сигналом датчика является ток, протекающий в компенсационной катушке, который пропорционален измеряемому току в проводнике. Потребитель нагружает выход датчика рекомендованным сопротивлением для получения напряжения, удобного для дальнейшей обработки.

Характеристики
3d модель
/wa-data/public/site/3d-models/ДТК-125-125С.zip
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
53,4х42,6х18,1
UCC, В
+15 ± 0,5

-15 ± 0,5
ICC не более, мА
155
ТУ
ДМШК.411113.029ТУ
Температурный диапазон, °С
-40…+85
Номинальный входной ток, эфф. знач., А
125
Диапазон измеряемых токов, А
± 125
Поддерживаемые интерфейсы
Аналоговый токовый
Функциональные аналоги
LA125 - P/SP15(LEM)
Материал корпуса
Пластик
Основная, приведённая к верхнему значению диапазона, погрешность, %
±0,2% (НКУ)
В наличии
Код товара: ДТК-125С
Датчик тока компенсационный ДТК-125С
Характеристики
Описание
Область применения
Ключевые особенности
Оставить заявку
Область применения
       системы управления электродвигатели постоянного тока

       системы управления электродвигатели переменного тока

       источники питания

       защитные устройства автоматики

       аккумуляторные батареи
Ключевые особенности
   измерение тока реализовано на основе датчика Холла, расположенного в зазоре магнитопровода

   выходным сигналом датчика является ток, пропорциональный измеряемому току в проводнике

   ток, протекающий через проводник, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в компенсационную катушку, намотанную
