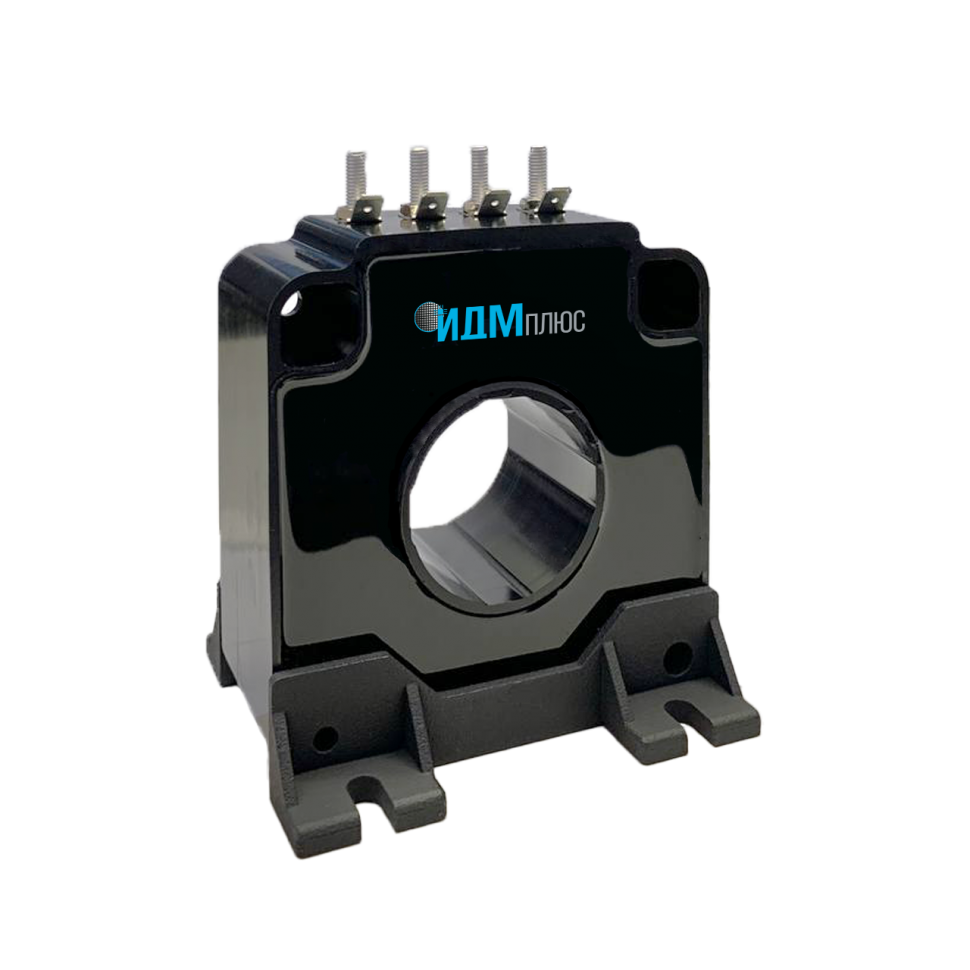

Датчик тока компенсационный КТР 600-ЛН
Датчик тока предназначен для измерения постоянного и переменного тока без разрыва цепи.
Характеристики
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
100х130х82
UCC, В
± 15; ± 24
ICC не более, мА
30
Температурный диапазон, °С
-50...+85
Номинальный входной ток, эфф. знач., А
500
Диапазон измеряемых токов, А
± 1500
Поддерживаемые интерфейсы
Аналоговый токовый
Ошибка преобразования
±0,7% (НКУ)
Функциональные аналоги
LTC 600-SF/SP3 (LEM)
Материал корпуса
Пластик
В наличии
Код товара:
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Системы управления электродвигатели постоянного тока
Системы управления электродвигатели переменного тока
Источники питания
Защитные устройства автоматики
Аккумуляторные батареи
Ключевые особенности
Датчик тока построен по компенсирующей магнитный поток схеме, которая исключает температурный дрейф чувствительности элемента ХоллаВключение нагрузочного резистора последовательно с выходом вторичной обмотки позволяет получить напряжение, пропорциональное измеряемому току
Датчик позволяет измерять величину тока обоих направлений
Компенсационный ток вторичной обмотки пропорционален измеряемому току в проводнике
Датчик тока предназначен для измерения постоянного и переменного тока без разрыва цепи.
- Системы управления электродвигатели постоянного тока
Системы управления электродвигатели переменного тока
Источники питания
Защитные устройства автоматики
Аккумуляторные батареи
Датчик тока построен по компенсирующей магнитный поток схеме, которая исключает температурный дрейф чувствительности элемента Холла
Включение нагрузочного резистора последовательно с выходом вторичной обмотки позволяет получить напряжение, пропорциональное измеряемому току
Датчик позволяет измерять величину тока обоих направлений
Компенсационный ток вторичной обмотки пропорционален измеряемому току в проводнике
Включение нагрузочного резистора последовательно с выходом вторичной обмотки позволяет получить напряжение, пропорциональное измеряемому току
Датчик позволяет измерять величину тока обоих направлений
Компенсационный ток вторичной обмотки пропорционален измеряемому току в проводнике
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
100х130х82
UCC, В
± 15; ± 24
ICC не более, мА
30
Температурный диапазон, °С
-50...+85
Номинальный входной ток, эфф. знач., А
500
Диапазон измеряемых токов, А
± 1500
Поддерживаемые интерфейсы
Аналоговый токовый
Ошибка преобразования
±0,7% (НКУ)
Функциональные аналоги
LTC 600-SF/SP3 (LEM)
Материал корпуса
Пластик
