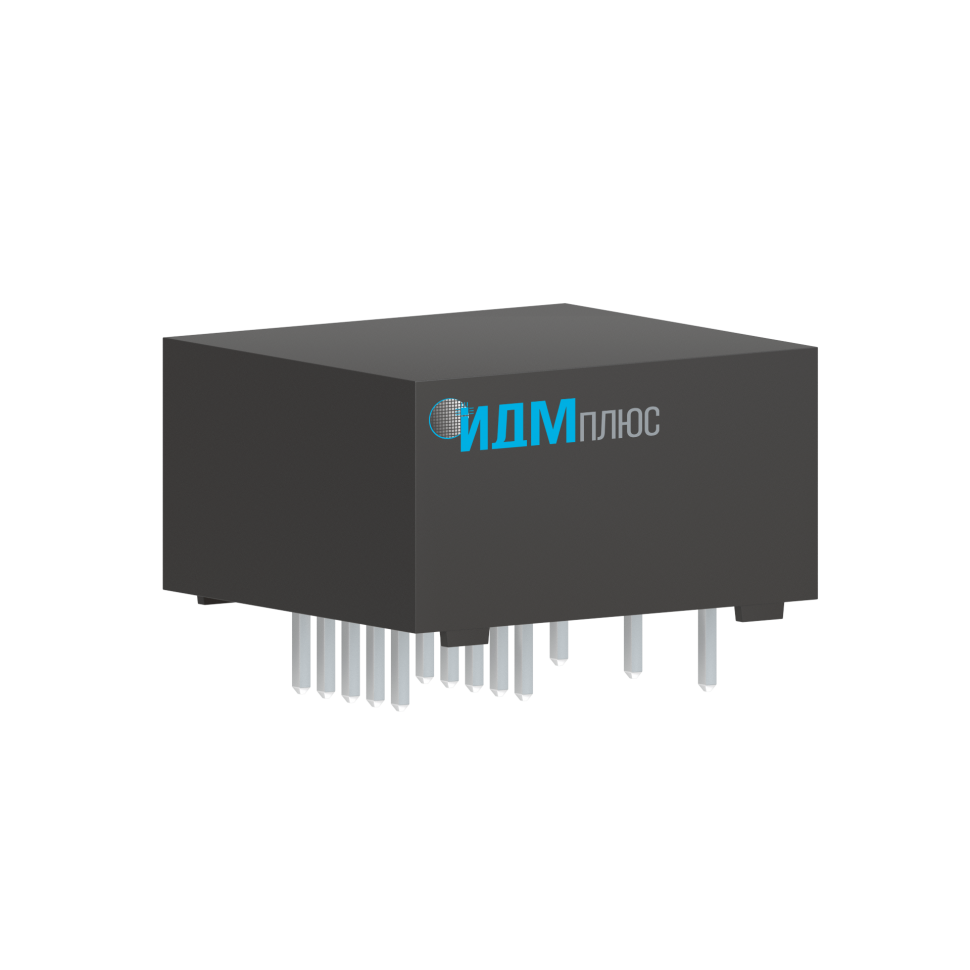

Датчик тока компенсационный ДТК-25ДМ
Компенсационные датчики тока ДТК-25ДМ предназначены для измерений постоянного, переменного и импульсного тока обоих направлений с разрывом токовой цепи и гальванической развязкой между первичной и вторичной цепями.
Характеристики
В наличии
Да
Тип датчика
Компенсационный
Тип измерямого тока
Переменный | Постоянный
Номинальный входной ток
5 ... 25 А
Диапазон измеряемых токов
±36 А
Номинальный выходной ток
25 мА
Коэффициент преобразования
1-2-3-4-5:1000
Напряжение питания
±12 ... 15 В
Рабочая температура
от -60°С до +85°С
Погрешность при нормальной температуре
±1 %
Способ монтажа
На печатную плату
Размер корпуса
29.2х26х15 мм
Материал корпуса
Пластик
Функциональные аналоги
LEM LA 25-NP
ТУ
ДМШК.411113.015ТУ
В наличии
Код товара: ДТК-25ДМ
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Источники питания с коммутируемым режимом (SMPS)
Приводы переменного тока с регулируемой скоростью и серводвигательные приводы
Статические преобразователи для двигателей постоянного тока приводов постоянного тока
Приложения с батарейным питанием
Источники питания для сварочных аппаратов
Источники беспребойного питания (ИБП)
Ключевые особенности
Низкий температурный дрейфНапряжение питания от ±12 В до ±15 В
Аналоговый токовый выход
Компенсационная схема на эффекте Холла
Частотный диапазон до 150 кГц
Многодиапазонный датчик: номинальный ток 5-6-8-12-25 А
Компенсационные датчики тока ДТК-25ДМ предназначены для измерений постоянного, переменного и импульсного тока обоих направлений с разрывом токовой цепи и гальванической развязкой между первичной и вторичной цепями.
- Источники питания с коммутируемым режимом (SMPS)
Приводы переменного тока с регулируемой скоростью и серводвигательные приводы
Статические преобразователи для двигателей постоянного тока приводов постоянного тока
Приложения с батарейным питанием
Источники питания для сварочных аппаратов
Источники беспребойного питания (ИБП)
Низкий температурный дрейф
Напряжение питания от ±12 В до ±15 В
Аналоговый токовый выход
Компенсационная схема на эффекте Холла
Частотный диапазон до 150 кГц
Многодиапазонный датчик: номинальный ток 5-6-8-12-25 А
Напряжение питания от ±12 В до ±15 В
Аналоговый токовый выход
Компенсационная схема на эффекте Холла
Частотный диапазон до 150 кГц
Многодиапазонный датчик: номинальный ток 5-6-8-12-25 А
Тип датчика
Компенсационный
Тип измерямого тока
Переменный | Постоянный
Номинальный входной ток
5 ... 25 А
Диапазон измеряемых токов
±36 А
Номинальный выходной ток
25 мА
Коэффициент преобразования
1-2-3-4-5:1000
Напряжение питания
±12 ... 15 В
Рабочая температура
от -60°С до +85°С
Погрешность при нормальной температуре
±1 %
Способ монтажа
На печатную плату
Размер корпуса
29.2х26х15 мм
Материал корпуса
Пластик
Функциональные аналоги
LEM LA 25-NP
ТУ
ДМШК.411113.015ТУ
