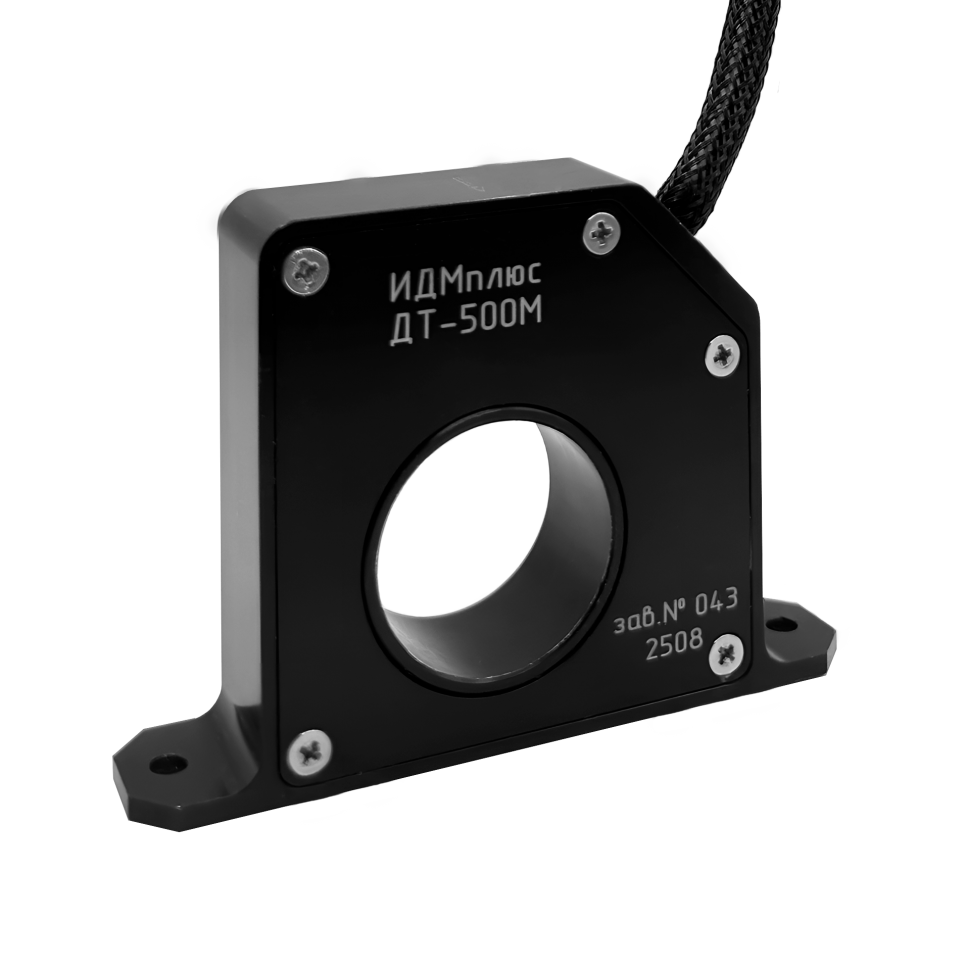

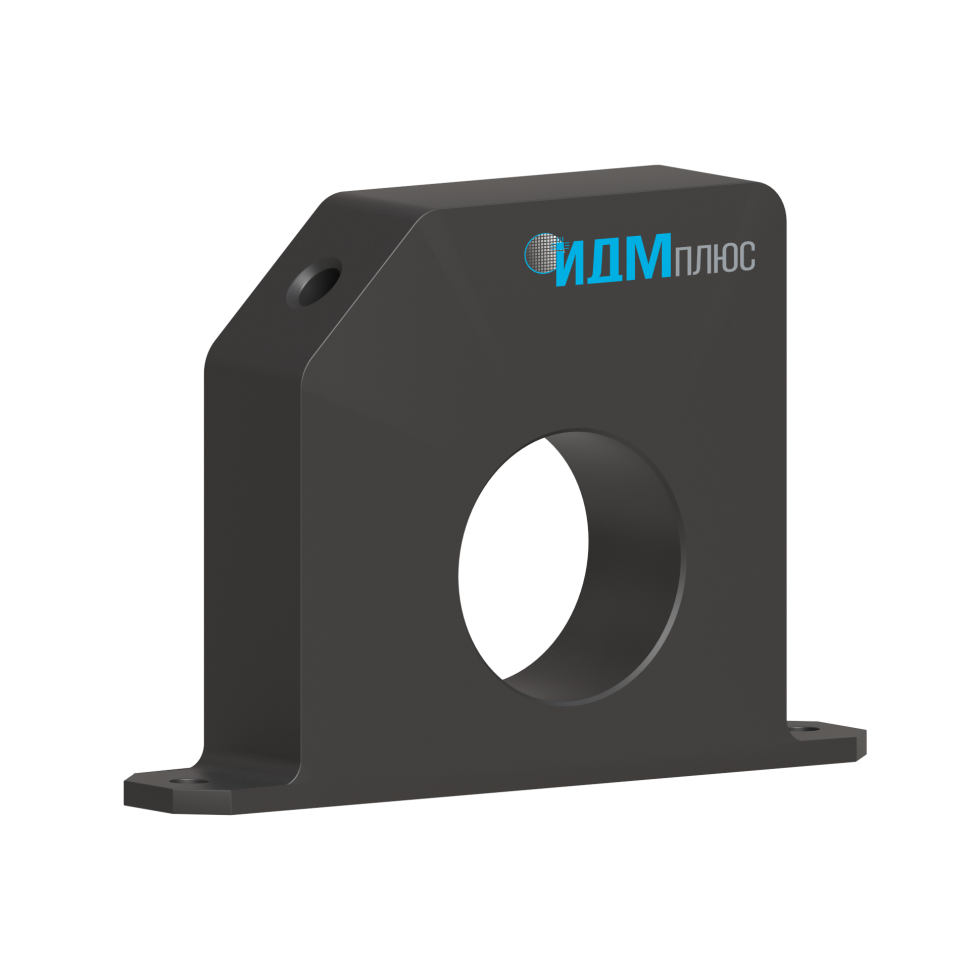

Датчик тока прямого усиления ДТ-500/100М-1 (двунаправленный)
Датчик тока прямого усиления, преобразует двунаправленный постоянный ток до 500 А в пропорциональное выходное напряжение до 4В (относительно опорного уровня). Вывод в виде кабеля МС 16-13 4х0,5 мм2. Диаметр отверстия под токовую шину 32 мм. На основании корпуса предусмотрены два отверстия диаметром 4,5 мм для крепления датчика.
Характеристики
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
100х70х20
Длина кабеля, мм / Разъем
AWG 0,5x4
ТУ
ДМШК.411113.037ТУ
Температурный диапазон, °С
-60...+85
Номинальный входной ток, эфф. знач., А
100/ 500
Диапазон измеряемых токов, А
от -100 до 100 (эфф. знач.)
от -500 до 500 (эфф. знач.)
от -500 до 500 (эфф. знач.)
Поддерживаемые интерфейсы
Аналоговое напряжение
Ошибка преобразования
±0,5% (НКУ)
Функциональные аналоги
LEACH CSHP
Материал корпуса
Д16Т
Напряжение питания, В
от 16 до 32
Ток потребления, мА
не более 40
Размах выходного напряжения, В
от 0,5 до 8,5
Опорное напряжение, В
4,5
Область применения
- Источники питания
Защитные устройства автоматики
Аккумуляторные батареи
Системы управления электродвигателями постоянного и переменного тока
Распределительные коробки
Ключевые особенности
Датчик тока прямого усиления, преобразует двунаправленный постоянный ток до 500 А в пропорциональное выходное напряжение до 4В (относительно опорного уровня). Вывод в виде кабеля МС 16-13 4х0,5 мм2. Диаметр отверстия под токовую шину 32 мм. На основании корпуса предусмотрены два отверстия диаметром 4,5 мм для крепления датчика.
- Источники питания
Защитные устройства автоматики
Аккумуляторные батареи
Системы управления электродвигателями постоянного и переменного тока
Распределительные коробки
Тип
Датчики тока
Размер корпуса (ДхШхВ), мм
100х70х20
Длина кабеля, мм / Разъем
AWG 0,5x4
ТУ
ДМШК.411113.037ТУ
Температурный диапазон, °С
-60...+85
Номинальный входной ток, эфф. знач., А
100/ 500
Диапазон измеряемых токов, А
от -100 до 100 (эфф. знач.)
от -500 до 500 (эфф. знач.)
от -500 до 500 (эфф. знач.)
Поддерживаемые интерфейсы
Аналоговое напряжение
Ошибка преобразования
±0,5% (НКУ)
Функциональные аналоги
LEACH CSHP
Материал корпуса
Д16Т
Напряжение питания, В
от 16 до 32
Ток потребления, мА
не более 40
Размах выходного напряжения, В
от 0,5 до 8,5
Опорное напряжение, В
4,5
