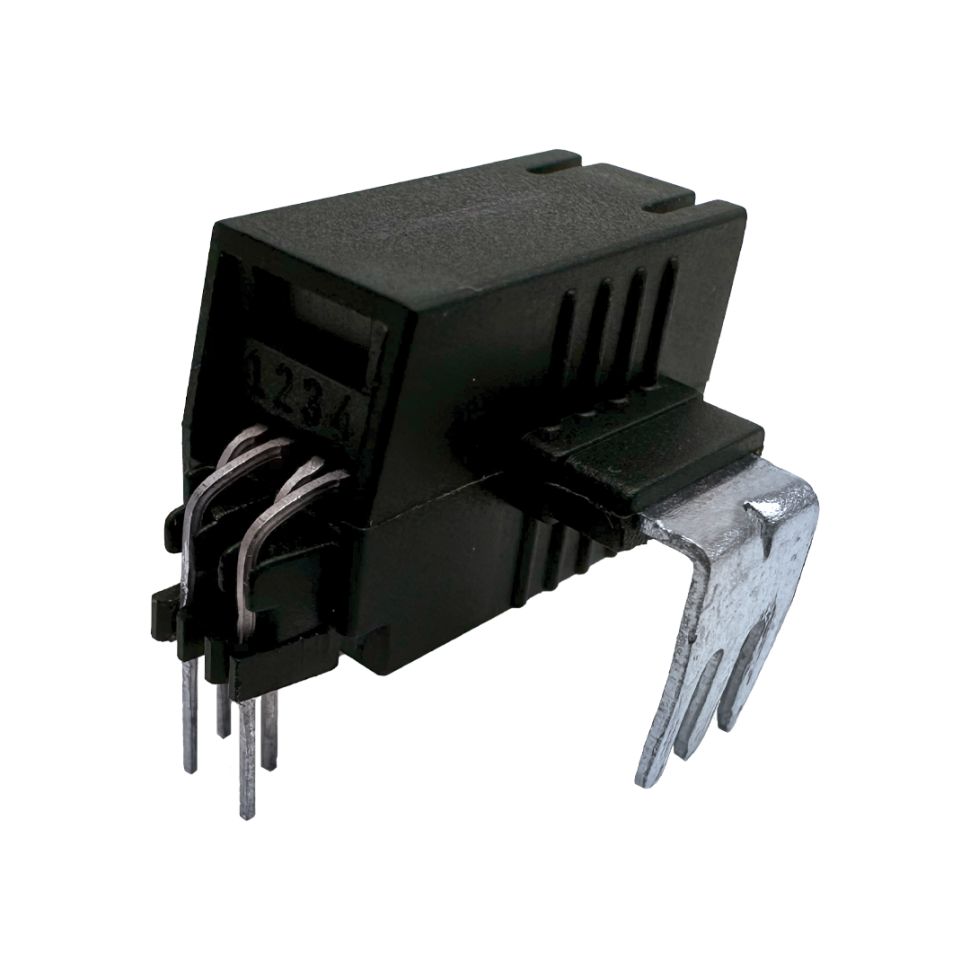

Датчик тока компенсационный КС 50-П
Серия КС – малогабаритный компенсационный датчик для измерения постоянных переменных и импульсных токов с гальванической развязкой между первичной (силовой) и вторичной (измерительной) цепями.
Серия КС содержит встроенную токовую шину и позволяет монтировать датчик на печатную плату.
Характеристики
В наличии
Да
Тип датчика
Прямого усиления
Тип измерямого тока
Переменный | Постоянный
Номинальный входной ток
50 А
Диапазон измеряемых токов
±125 А
Номинальное выходное напряжение
2.5 ± 0.8 В
Коэффициент преобразования
16 мВ/А
Напряжение питания
5 В
Рабочая температура
от -40°С до +85°С
Погрешность при нормальной температуре
±1 %
Способ монтажа
На печатную плату
Размер корпуса
22x10x15.5 мм
Материал корпуса
Пластик
Функциональные аналоги
LEM HLSR 50-P
ТУ
ДМШК.411113.052ТУ
В наличии
Код товара: КС 50-П
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Инверторы и ИБП
Контроллер двигателя
Коммутируемые источники питания
Ключевые особенности
Монтаж на печатную платуНизкое энергопотребление
Однополярное напряжение питания 5В
Два измерительных канала с разным диапазоном по току
Серия КС – малогабаритный компенсационный датчик для измерения постоянных переменных и импульсных токов с гальванической развязкой между первичной (силовой) и вторичной (измерительной) цепями.
Серия КС содержит встроенную токовую шину и позволяет монтировать датчик на печатную плату.
- Инверторы и ИБП
Контроллер двигателя
Коммутируемые источники питания
Монтаж на печатную плату
Низкое энергопотребление
Однополярное напряжение питания 5В
Два измерительных канала с разным диапазоном по току
Низкое энергопотребление
Однополярное напряжение питания 5В
Два измерительных канала с разным диапазоном по току
Тип датчика
Прямого усиления
Тип измерямого тока
Переменный | Постоянный
Номинальный входной ток
50 А
Диапазон измеряемых токов
±125 А
Номинальное выходное напряжение
2.5 ± 0.8 В
Коэффициент преобразования
16 мВ/А
Напряжение питания
5 В
Рабочая температура
от -40°С до +85°С
Погрешность при нормальной температуре
±1 %
Способ монтажа
На печатную плату
Размер корпуса
22x10x15.5 мм
Материал корпуса
Пластик
Функциональные аналоги
LEM HLSR 50-P
ТУ
ДМШК.411113.052ТУ
