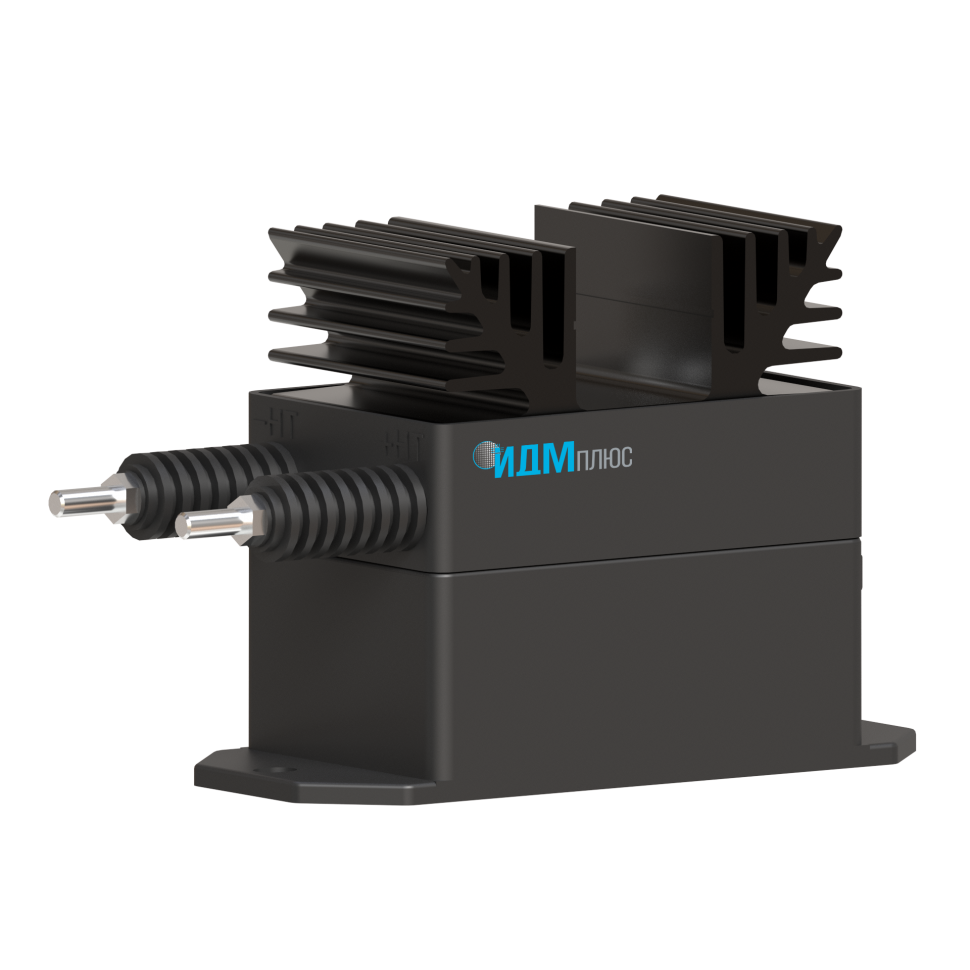

Датчик напряжения компенсационный КВ 100-4000
Датчик напряжения компенсационный КВ 100-4000 построен по принципу преобразования входного напряжения (постоянного, переменного, импульсного и т.д.) в пропорциональный выходной ток с гальванической развязкой между первичной (силовой) и вторичной (измерительной) цепями.
Характеристики
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчики напряжения
Размер корпуса (ДхШхВ), мм
138x62x99
UCC, В
15-24
ICC не более, мА
30
Температурный диапазон, °С
-50…+85 (допускается расширение)
Диапазон измеряемых напряжений, В
± 6000
Поддерживаемые интерфейсы
Аналоговый токовый
Ошибка преобразования
±1% (НКУ)
Функциональные аналоги
LV100-4000
Материал корпуса
Пластик
Номинальное входное напряжение, эфф. знач., В
4000
В наличии
Код товара: КВ 100-4000
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- Источники питания с коммутируемым режимом (SMPS)
Приводы переменного тока с регулируемой скоростью и серводвигательные приводы
Статические преобразователи для двигателей постоянного тока приводов постоянного тока
Приложения с батарейным питанием
Источники питания для сварочных аппаратов
Источники беспребойного питания (ИБП)
Ключевые особенности
Аналоговый токовый выходКомпенсационная схема на эффекте Холла
Двухполярное напряжение питания ±15…±24 В
Диапазон измеряемых напряжений до ±6 кВ
Датчик напряжения компенсационный КВ 100-4000 построен по принципу преобразования входного напряжения (постоянного, переменного, импульсного и т.д.) в пропорциональный выходной ток с гальванической развязкой между первичной (силовой) и вторичной (измерительной) цепями.
- Источники питания с коммутируемым режимом (SMPS)
Приводы переменного тока с регулируемой скоростью и серводвигательные приводы
Статические преобразователи для двигателей постоянного тока приводов постоянного тока
Приложения с батарейным питанием
Источники питания для сварочных аппаратов
Источники беспребойного питания (ИБП)
Аналоговый токовый выход
Компенсационная схема на эффекте Холла
Двухполярное напряжение питания ±15…±24 В
Диапазон измеряемых напряжений до ±6 кВ
Компенсационная схема на эффекте Холла
Двухполярное напряжение питания ±15…±24 В
Диапазон измеряемых напряжений до ±6 кВ
