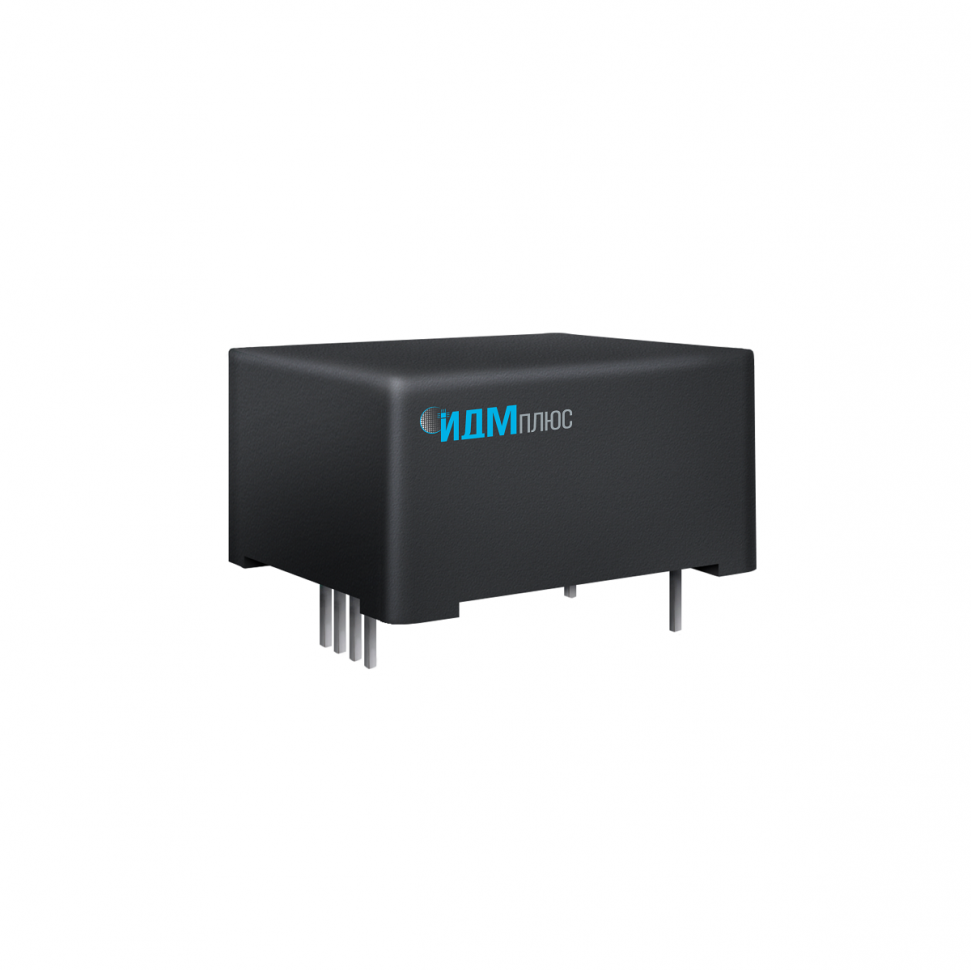

Датчик напряжения компенсационный ДНК
ДНК
ДНК-С
Датчик напряжения предназначен для измерения постоянного и переменного напряжения без разрыва цепи с подключением внешнего резистора.
Характеристики
Файл каталог PDF
КАТАЛОГ ИДМ-ПЛЮС.pdf
Тип
Датчики напряжения
Размер корпуса (ДхШхВ), мм
30х33х17,8
UCC, В
±(15,0 ± 0,5)
ICC не более, мА
55
ТУ
ДМШК.411136.001ТУ
Температурный диапазон, °С
-60...+85
Поддерживаемые интерфейсы
Аналоговый токовый
Функциональные аналоги
LV 25-P/SP20 (LEM)
Материал корпуса
Пластик
Основная, приведённая к верхнему значению диапазона, погрешность, %
±1,5% (НКУ)
Диапазон входного напряжения, В
-600... +600 ( с внешним резистором)
В наличии
Код товара: ДНК
Характеристики
Описание
Область применения
Ключевые особенности
Область применения
- системы управления электродвигатели постоянного тока
системы управления электродвигатели переменного тока
источники питания
защитные устройства автоматики
аккумуляторные батареи
Ключевые особенности
измерение напряжения реализовано на основе датчика Холла, расположенного в зазоре магнитопровода и функционирующий как индикатор нулевого магнитного полядатчик подключается к линии через внешний резистор фиксированного номинала
ток, протекающий через первичную катушку, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в вторичную (компенсационную)
PDF-файл
Technical data sheet DNK.pdfДатчик напряжения предназначен для измерения постоянного и переменного напряжения без разрыва цепи с подключением внешнего резистора.
- системы управления электродвигатели постоянного тока
системы управления электродвигатели переменного тока
источники питания
защитные устройства автоматики
аккумуляторные батареи
измерение напряжения реализовано на основе датчика Холла, расположенного в зазоре магнитопровода и функционирующий как индикатор нулевого магнитного поля
датчик подключается к линии через внешний резистор фиксированного номинала
ток, протекающий через первичную катушку, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в вторичную (компенсационную)
датчик подключается к линии через внешний резистор фиксированного номинала
ток, протекающий через первичную катушку, создает магнитное поле во встроенном магнитопроводе, датчик холла под воздействием магнитного поля изменят выходной сигнал и через встроенный преобразователь напряжение-ток задает ток в вторичную (компенсационную)
